折叠式指形簧片-非常适用于屏蔽机箱/门【易密斯】

 昆山易密斯（EMS）是一家以屏蔽材料和导热材料为主要产品的生产厂家，该公司提供的产品几乎覆盖了所有的相关应用领域。金属指形簧片是一种常见的屏蔽垫片产品，能够提供良好的导电性能和电磁屏蔽性能，是该公司生产的重要产品类型之一。

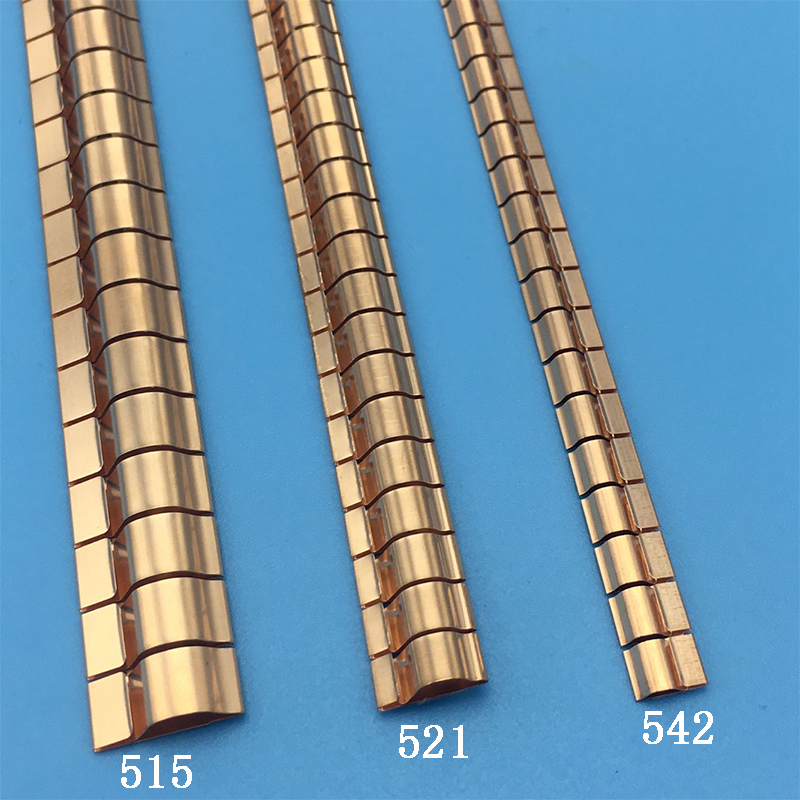

图1 折叠式指形簧片的实物图和结构示意图

  这种指形簧片产品，从安装方式的角度看，最常见的有粘贴式和卡装式两种。粘贴式通常采用PSA压敏胶作为粘合剂，优点是粘合强度和剪力强度高，且具有可转移特性。而且粘贴式指形簧片在结构上更节省空间，不需要额外的安装构件，适合于狭窄空间的应用环境。上图1中所示的是易密斯（EMS）指形簧片系列中的一个特别类型，折叠式指形簧片。从结构图上可以看到，该类型簧片的底面延伸出一个锐角折叠的结构，该结构能起到两个作用，一是起到增强簧片的压缩弹性，能够抵抗更大的压缩应力；二是对簧片的指形结构起到保护作用，避免反复压缩碰撞对指形结构造成损伤。这种结构特点的产品特别适合于各种经常开关的屏蔽门、屏蔽盖等应用。在选型时，建议的预留压缩量在20%~60%之间，具体的尺寸参数可以参考下图2中的型号尺寸表，根据需求选择合适的产品。

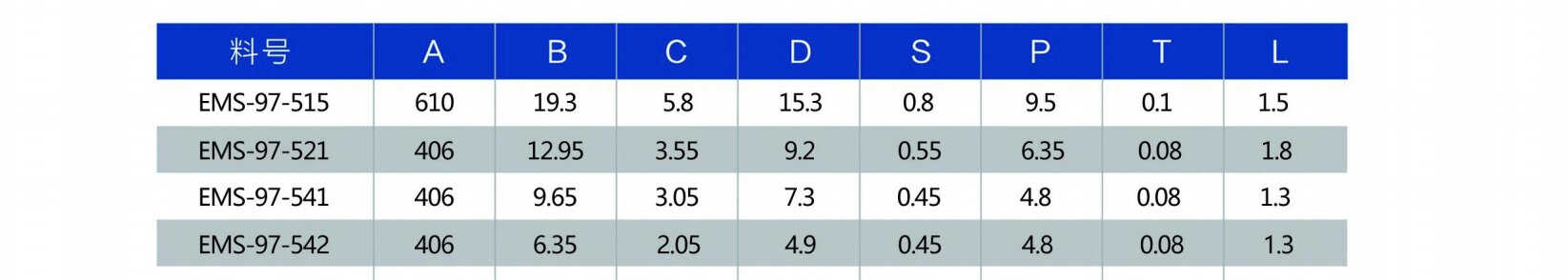

图2 折叠式指形簧片的型号尺寸表

  材料方面，折叠式指形簧片仅提供铍铜材质的产品。铍铜制成的簧片属于高性能型产品，具有极高的拉伸强度和出色的导电性能，屏蔽效能也很高，而且材质本身能够适应极端工作温度范围，适合于各种高性能要求的应用环境。另外，出于满足客户的材料表面兼容性需求，该系列产品接受定制各种电镀工艺处理，例如亮镍、亮锡和镀锌铬酸盐等。

折叠式指形簧片的主要特点：

• 采用PSA压敏胶作为粘合剂，粘合强度和剪力强度高，具有可转移特性

• 粘贴式指形簧片在结构上更节省空间，适合于狭窄空间的应用环境

• 底面延伸出的锐角折叠结构，起到增强簧片压缩弹性和保护指形结构的作用

• 特别适合于各种经常开关的屏蔽门、屏蔽盖等应用

• 建议的预留压缩量在20%~60%之间

• 仅提供铍铜材质，属于高性能型产品，适合于各种高性能要求的应用环境

• 接受定制各种电镀工艺处理，满足客户的材料表面兼容性需求

折叠式指形簧片的典型应用：

• 屏蔽机箱，屏蔽机舱

• 屏蔽实验室，屏蔽门窗

• 电路板接地

• 电信设通讯设备

• 小型便携式设备
