详情描述

    防强腐蚀液位变送器采用进口陶瓷片的高精度、高稳定性的陶瓷电容传感器，经合理精密的结构设计和厚膜技术温度补偿、信号放大，V/I转换，连接有通气导管的防水电缆，使传感器背压腔与大气连通，从而制成工业标准的4～20mA或0～10mA 信号输出且性能稳定可靠的全固态产品。
    该变送器广泛用于煤 油炼油厂、化工厂、玻璃厂、污水处理厂对油井、油罐、油池及对各种强腐蚀性液体静态、动态液位的测量和控制。
    零点和满量程输出的校准在接线和中进行。

二、技术性能

量 程 范 围

0～1、2、5、10、30…500M

过 载 压 力

2倍满量程

测 量 介 质

与聚四氟 乙烯兼容的强腐蚀气体

输 出 信 号

4～20mA 0～10mA 二线制

1～5VDC 0～5VDC 三线制

供 电 电 压

12～36VDC (标定值为+24VDC)

精 确 度

±0.2%F.S     ±0.3%F.S    ±0.5%F.S

长 期 稳 定 性

≤±0.3%F.S/年

补 偿 温 度

0～+80℃

介 质 温 度

－30～+120℃

响 应 时 间

≤1ms

负 载 电 阻

R=（U-12.5）/0.02-RD 其中：U为电源电压，RD为电缆内阻

寿       命

＞1×108压力循环 （25℃）

膜 片 材 料

AL2O3陶瓷

壳 体 材 料

聚四氟 乙烯

压 力 接 口

投入式、分体式、法兰安装式

电 气 链 接

接线端子

防 爆 等 级

ExiaIICT6

防 护 等 级

IP67

三、产品特点

      ●测量范围大：0～0.5～500MH2O
      ●工作温度宽，稳定性好
      ●防腐性好：陶瓷膜片，聚四氟 乙烯壳体
      ●聚四氟 乙烯导气电缆传输
      ●防雷击设计
      ●防结露工艺
      ●抗干扰设计

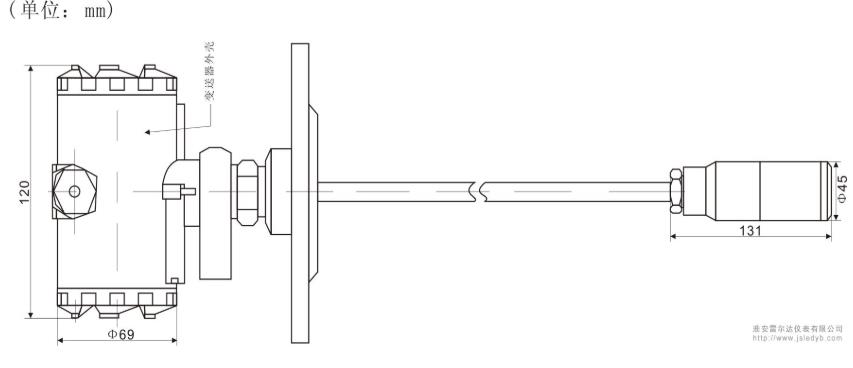

四、外形结构
