高温涡街流量计

　高温 涡街流量计 基于卡曼涡街测量原理，主要用于测量工业管道内气体、液体、蒸气等流体的流量，涡街流量计的特点是压力损失小，量程范围大，无可动机械零件，因此可靠性高,维护量小，可以在-20℃～+350℃温度范围内工作，应用广泛。

高温涡街流量计工作原理：

在流体中设置非流线型旋涡发生体(阻流体)，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图所示。

高温涡街流量计计算公式：

旋涡列在旋涡发生体下游非对称地排列，设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:

f=StV/d

式中：

f-发生体一侧产生的卡门旋涡频率

St-斯特罗哈尔数(无量纲数)

V-流体的平均流速

d-旋涡发生体的宽度

由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。

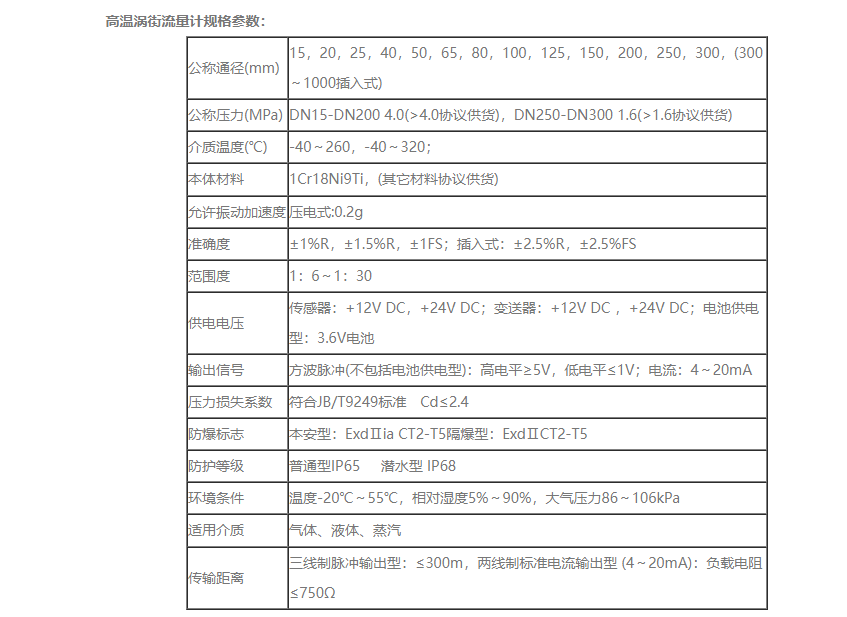

高温涡街流量计测量范围：

高温涡街流量计特点：

1、压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。

2、无可动机械零件，因此可靠性高、维护量小。仪表参数能长期稳定。

3、本仪表采用压电应力式传感器，可靠性高，可在 -25℃~+320℃的工作温度范围内工作。

4、有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用。

高温涡街流量计安装注意事项：

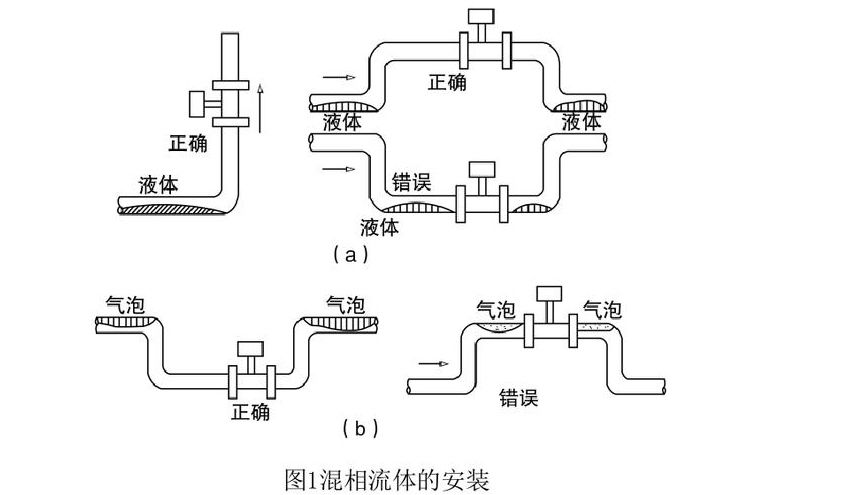

1、涡街流量计可安装在室内或室外。如果安装在地下井里，有水淹的可能，要选用潜水型传感器。传感器在管道上可以水平、垂直或倾斜安装，但测量液体和气体时为防止气泡和液滴的干扰，安装位置要注意，如图1所示。
