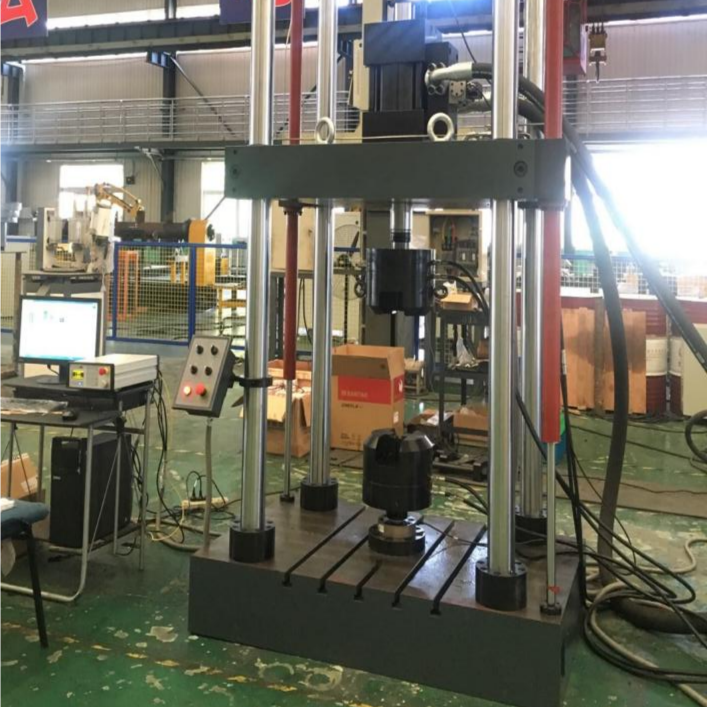

电液伺服疲劳试验机

SD-ZNP-10000甲液同股装务试验验利

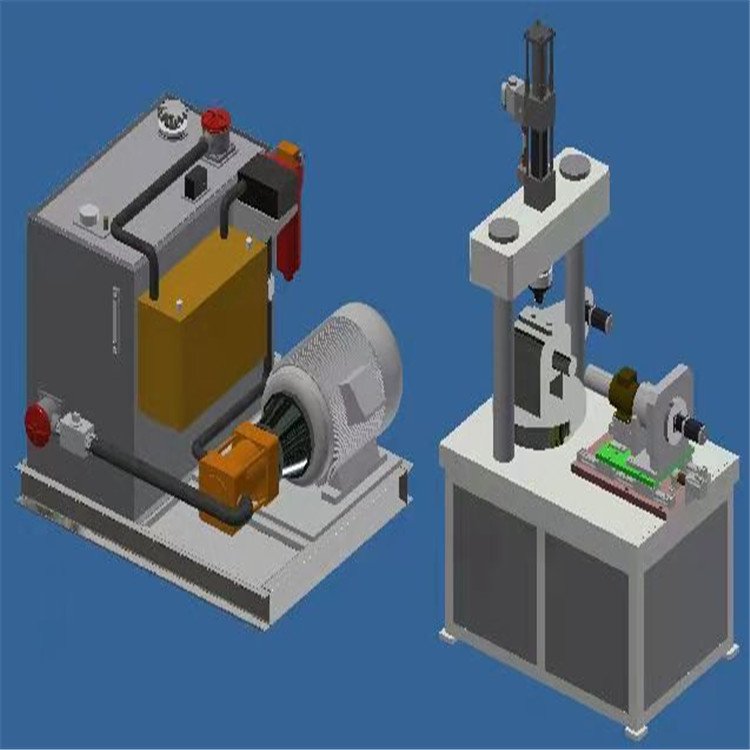

本试验机采用电液伺服技术生产和制造，通过电液伺服直线作动器作为力添加方式，通过力臂添加传递扭矩到测试衬套完成扭转疲劳测试主要组成部分如如下:

一、

1、恒压变频伺服泵站升流量。自带油冷机。

2、四立柱立式主机，作动器垂直放置，温挖环境箱侧面开门，方便试样的装来:

3、直线作动器 10KN 伺服阀和负荷传感器和位移尺

4、管路和连接部件

5、控制系统及电脑软件

6、必要的工装和连接件

二、主要技术参数的解释:

1、作动器:单元化、标准化、模块化设计的伺服摆动作动器具有低阻尼、高响应、高寿命、大间隙设计的特点.。

1.1伺服作动器的密封元件全部采用进口伺服作动器专用高速密封元件。

1.2伺服作动器活塞杆的支撑打破传统设计，采用非金属支撑、大间隙设计，具有高速不结自润滑的特点。

1.3伺服摆动作动器振幅极限位置设计液压缓冲区，避免运行失控产生损伤。

1.4配置动态专用高响应试验机专用伺服阀

1.5配置用于测量位移的位移传感器。

2、变频伺服泵:自带油冷机，可实现降降耗。

2.1泵站采用电机上置式结构，结构紧凑，配置低噪音可变频伺服电机，直线共轭内啮合齿轮泵2.2共额内啮合齿轮泵特点:在液压行业被喻为“不磨损的油泵”，用于高、精、尖液压系统。与叶片泵、柱塞泵相比，直线共额内啮合齿轮泵低噪音、无脉动、长寿命等卓越性能。

2.3低噪音:直线共额内啮合齿轮泵其卓越特性为特殊齿轮设计，齿轮齿廊为直线，齿圈齿廊为直线共额线，工作时几乎没有困油区，即使在高速运转，音频仍平稳平和。

2.4长寿命:直线共额内啮合齿轮泵其长寿命特性取决于耐廣性，内部机械表面及各功能零件之间有一层油膜保护层，几乎没有磨损，即使使用一般液压油，也不易磨损机件。另外，采用双级加压承担压力差的原理，在增加工作压力的同时，也改善了泵工作条件，延长泵的使用寿命;由主溢流阀、蓄能器、副主溢流阀、副溢流阀和换向阀、不大于3u国产温州黎明精密滤油器组成的高低压软切换液压模块;2.5采用油冷，无需另外配备冷却水，使用方便:

2.6德国克进口高压胶管;双电接点温控表;液位控制计;具有油温(低于10°℃、高于55°C)、液位、滤油器堵塞报警或停车功能。
