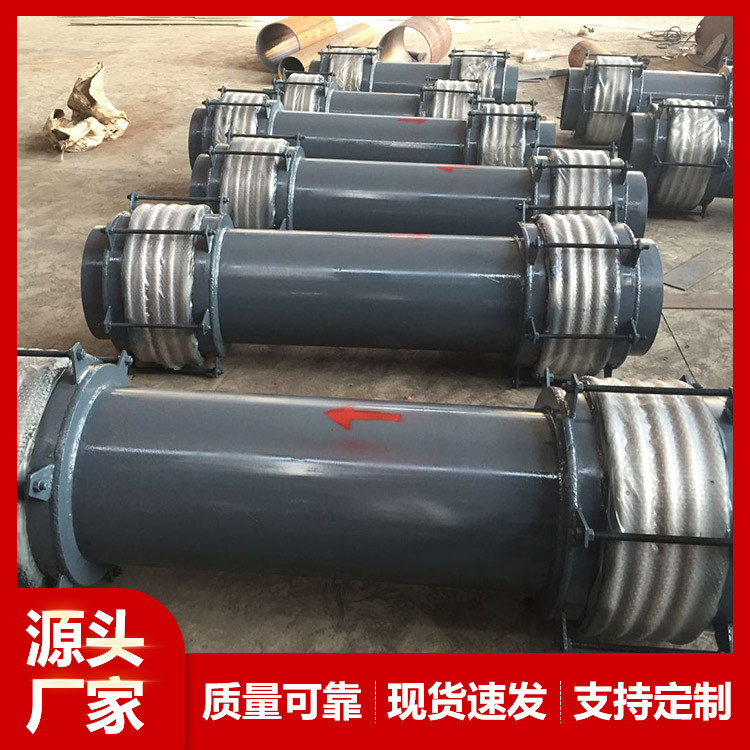

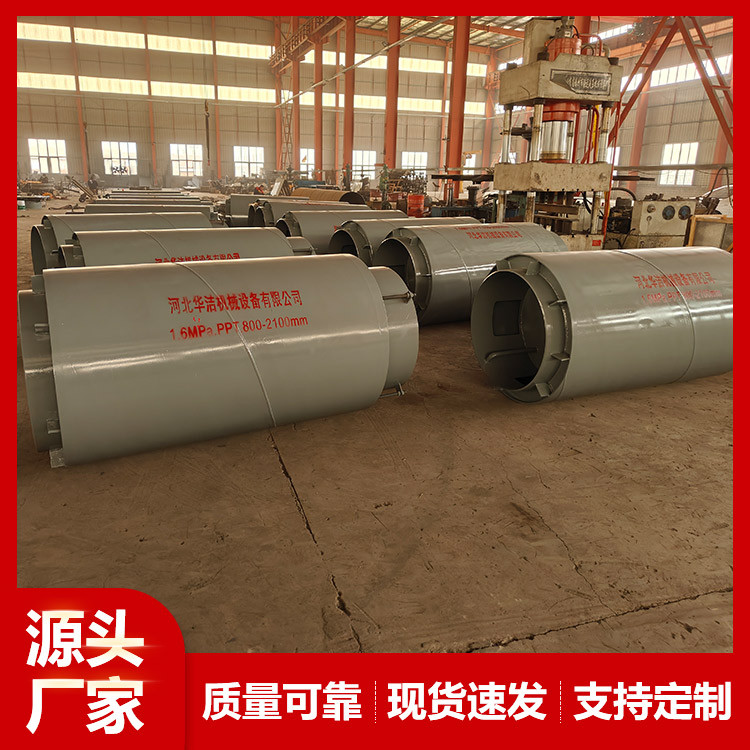

大拉杆波纹补偿器

　　大拉杆横向型膨胀节(DLB)又称大拉杆横向补偿器、大拉杆波纹补偿器、大拉杆膨胀节，可以补偿弯曲管道的横向位移。
　　大拉杆横向型膨胀节用于补偿管系横向位移及产品自身长度范围内的轴向位移，具有管系设计简单，安装方便，补偿量大，无内压推力等优点。该产品目前用于口径较大、走向复杂的管线，用以补偿空间及平面管系的横向位移。
　　大拉杆横向型膨胀节的连接方式：
　　1、法兰连接，2、接管连接。
　　大拉杆横向型膨胀节对支座作用力的计算：
　　横向弹力：Fy=Ky·Y
　　弯矩：M=Fy·L
　　式中：Ky-横向刚度N/mm
　　Y-横向实际位移（变形量）mm
　　L-管架到补偿器中点的距离m
