聚氨酯面漆

组   成   该产品是以聚氨酯树脂为基料，加入颜料、助剂、填料、溶剂等组成的双组份自干涂料。

性   能   聚氨酯面漆具有较好的耐化工大气、耐汽油和烃类溶剂，机械性能优异，但耐候抗紫外线能力较差。

用   途   聚氨酯面漆适用于用于室内机械设备、仪器仪表、机箱机柜等防腐装饰涂层的面漆

产品规格

漆膜颜色：客户指定

混合比例：平光产品主漆：固化剂=20:4

          高光产品主漆：固化剂=20:5

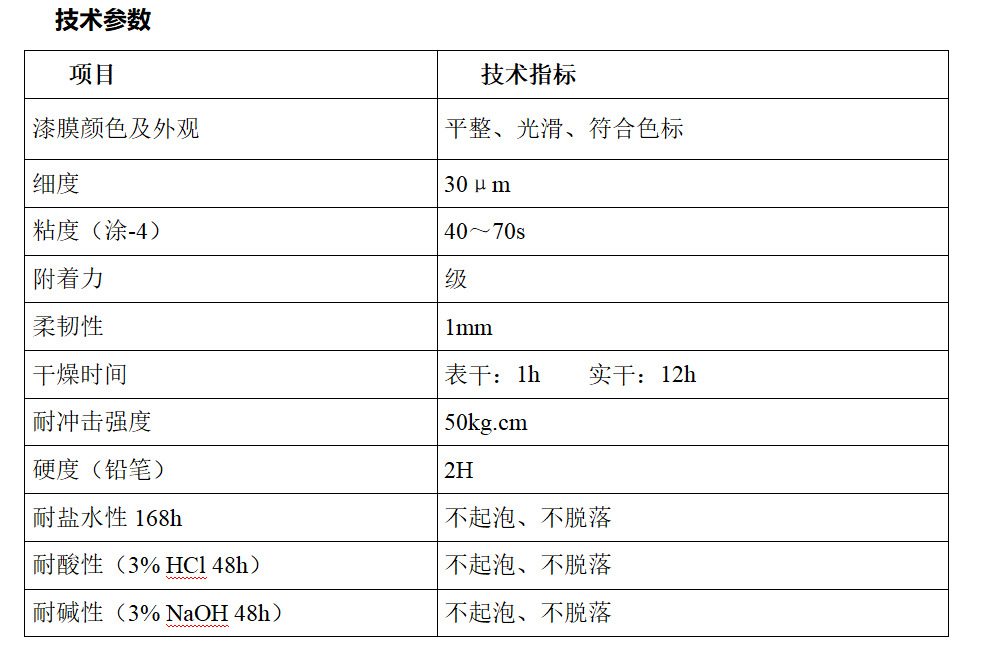

技术参数

配套体系

聚氨酯面漆可以和多种涂料配套涂装，应用于各类工业环境：

· 碳钢、铸铁：环氧富锌底漆、环氧铁红底漆、环氧锌底漆、无机富锌底漆。

· 镀锌钢、不锈钢、铝合金：不锈钢、镀锌板专用底漆、环氧锌黄底漆等。

· 混凝土：环氧封闭底漆+环氧云铁中间漆。

施工方法

1、基材处理

被涂金属表面必须彻底清除油污、氧化皮、铁锈、旧涂层等，可采用抛丸或喷砂方法，达到瑞典除锈标准Sa2.5级，粗糙度达到30-70μm，也可采用手工除锈方法，达到瑞典除锈标准St3级，粗糙度达到30-70μm。

2、混合

按重量配比（以产品包装上的标示为准）

混合时，应持续搅拌主剂的情况下，缓缓倒入固化剂，使其充分搅拌均匀。

混合好的涂料熟化（23±2℃）30min后，用60-80目筛网过滤，并倒入另一只容器中备用。

混合后的涂料有效期3小时，请根据施工进度安排使用。

3、施工条件

喷涂作业应在基体处理后尽快进行，一般不应超过6小时。基体表面温度和环境温度一般不低于10℃，表面温度至少应高于露点5℃以上，空气相对湿度不超过75％。

4、涂装方法

本涂料可以使用刷涂、无气喷涂和空气辅助喷涂方法施工。

5、稀释

一般情况下涂料需要使用配套稀释剂来调节粘度和清洗工具。

6、涂装间隔

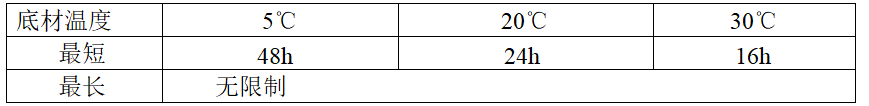

    单组份油漆烘干后即可进行后道涂装。双组份油漆建议涂装间隔时间如下：
