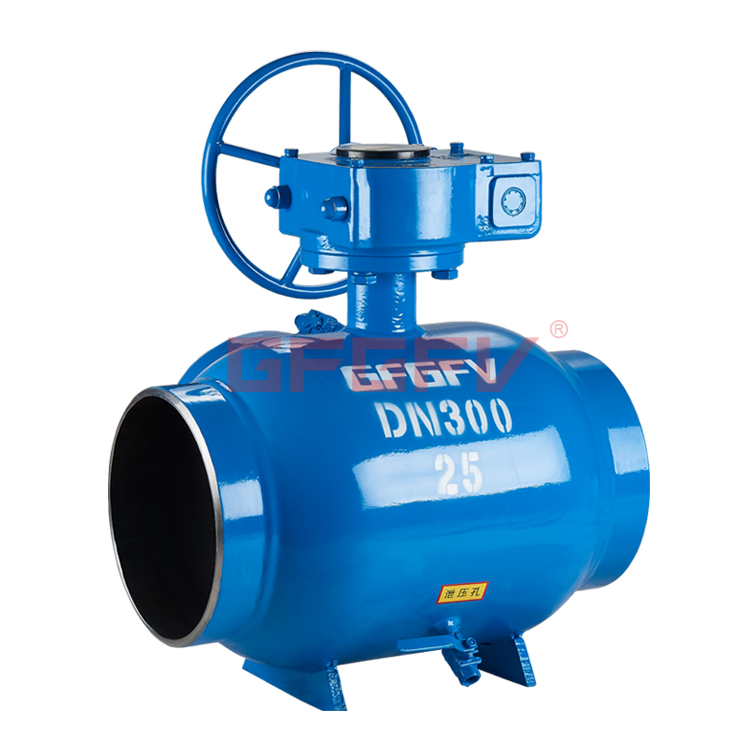

全焊接球阀

全焊接球阀

全焊接过滤球阀，有一阀多用的功能，既起到介质切断作用，同时拥有过滤功能，这样既省了安装空间，也可以节省传统的前置过滤器，安装清洗简单，方便，全焊接结构，使用寿命更长久。]

结构特点

1、整体式焊接球阀，不会有外部泄漏现象。

2、阀座是由PTFE密封环及弹簧构成，对压力和温度的变化适应能力强，在使用范围内不会产生任何泄漏。

3、球体的加工过程由先进的计算机检测仪跟踪检测，球体的加工密度高。

4、密封环采用含量20%Carbon碳素的C-PTFE材质，保障完全无泄漏。

5、与同类相同规格产品相比，阀体小，重量轻，外形美观，使用寿命长。

6、阀体、球体及边阀体均采用有缝钢管压制成型。阀杆处采用双道"O型圈"密封，并且具有防吹出功能。

7、过滤网与球体合为一体，滤网球阀链接在管道中本身有过滤功能，可以替代过滤器进行使用，起到一阀多用的效果，节省了管道安装 空间及运营成本，可以阻拦直径大于4.5mm的杂质通过。

8、滤网采用坡型口设计，保障阀门在阻断杂质颗粒情况下介质正常通过，阀门正常工作。采用泄压阀设计，可调节阀体内外压差，提高阀门安全性能，同时可采用螺纹球阀替代泄压阀，操作更省时、省力、方便、灵活。

执行标准

设计规范：API 6D、ASMEB 16.34

压力-温度等级：ASME B16.34、API608

结构长度：ASME B16.10、GB12221

对焊端形式：ASME B16.25、ASME B31.4/31.8

检验与试验：API 598、API 6D、GB13927

耐火试验：API 607、API 6FA

性能参数

公称通径：DN200-DN350

公称压力：PN1.6-PN6.4MPa

使用温度：-29℃~200℃

操作方式：手柄、齿轮、电动、气动 Handle, gear, electric, pneumatic

使用范围：供热管网、污水处理、空调管网、发电厂、石油管线等工业管线领域。

使用介质：水、气、油等无腐蚀性介质

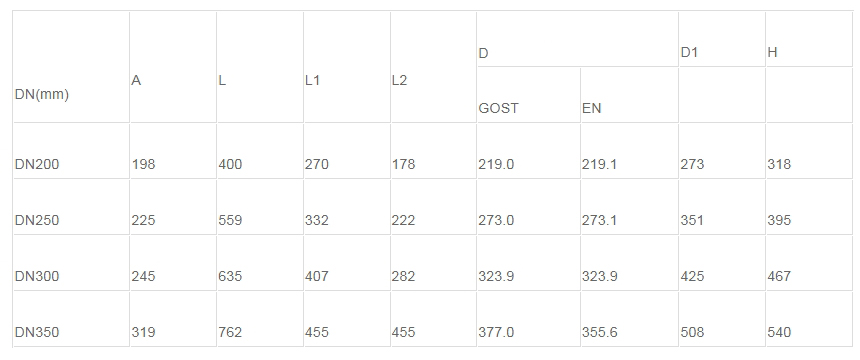

产品尺寸
