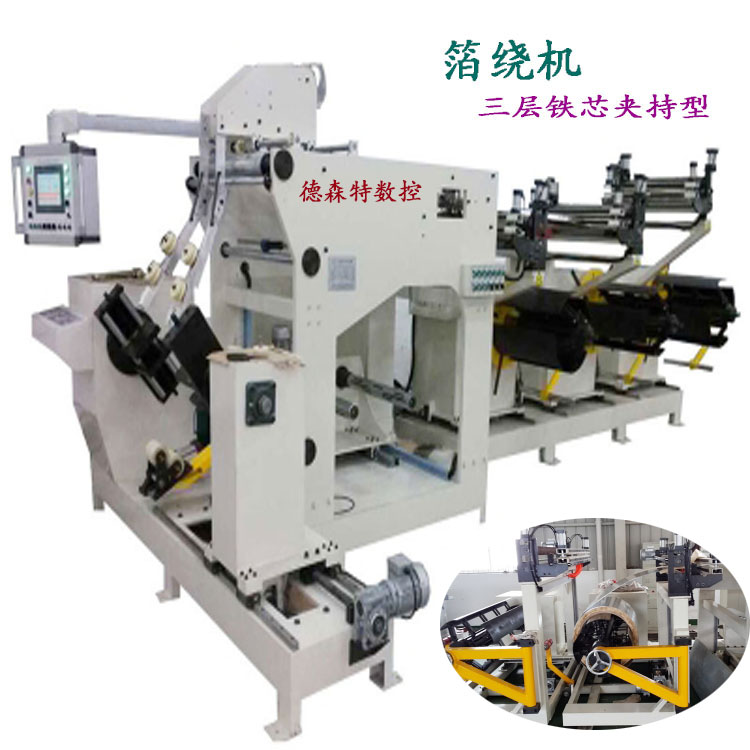

箔式绕线机

箔式绕线机

箔绕机又名箔式线圈绕制机、箔式绕线机是绕制变压器箔式线圈的专用设备。箔式绕线机系列采用PLC自动控制变频无级调速系统、光电液压纠偏系统、自动焊接机构等自动化控制功能。确保了变压器绕箔的焊接质量，使变压器的损耗大幅度降低，其性能参数已经达到了国内行业的领先水平。

֠ 设备用途：

箱式绕线机用于变压器，电抗器，箱式线圈的绕制，简称箔绕机，是制造电力变压器电抗器箱式线圈的专用设备。

֠ 设备组成：

1、箔材开卷机。  2、送料机构。   3、压毛除尘机构。

4、导料机构。    5、左右调偏机构。6、断绝缘开卷装置。

7、层绝缘开卷机构。8、卷绕机构   9、变频控制机构。

■特点：

1、恒动力控制了动力的大小，通过机械操作，根据工艺要求调整。

2、正反转动力保持，确保绕别过程中不松动。

3、收卷电机采用交流电机变频控制收卷速度通过脚踏开关无极控制运行稳定可靠，故障率低。

4、该设备率性采用整体摆动机架解决了线圈匠数少，纠偏滞后问题。

5、分体式安装运输，整台设备主机采用分体式结构，搬迁、运输、调试方便快捷。

6、实际制造特点，本设备是在综合国内外众多同类产品的基础上结合实际生产需要，开发的产品采用标准化设计，提高标准比例，配件易于采购，降低后续维护费用。

■主要技术参数

参数 型号

RXB-1300

线圈箔带度

≤1300mm

线圈外径

800mm

箔材料厚度

0.5-2mm

卷绕速度

30r/min

箔材最大涨紧力

≤5KN

焊接方式

手动氩弧焊

箔材调偏精度

±0.3mm

安装容量

4KN

外形尺寸

（m）长×宽×高4.4×3.2×1.8
