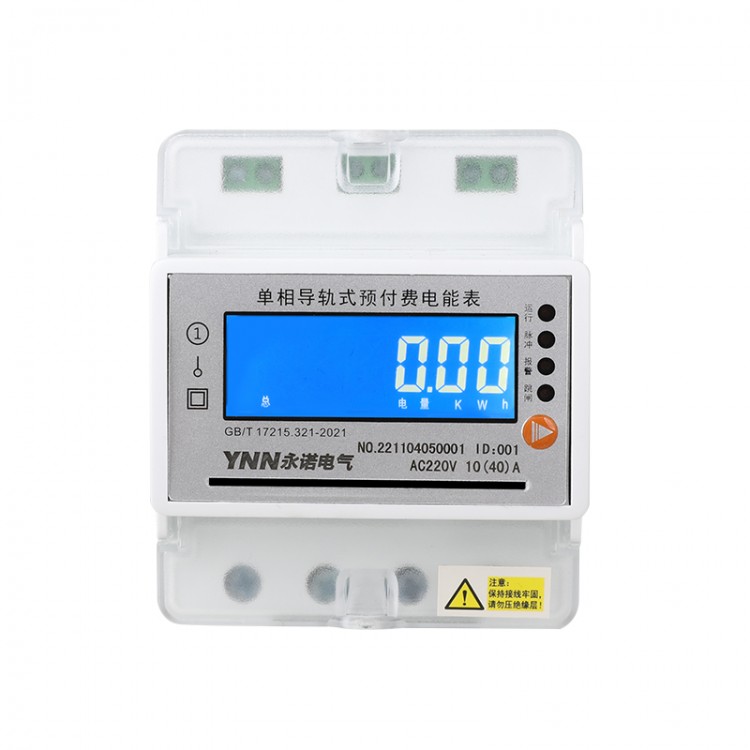

导轨式单相预付费电能表主要用于频率在 45~65Hz 范围内的单相网络的电能管理领域。可测量电网中的电量信息，通过加密的IC卡或485通讯与上位机进行数据交互。仪表内置大功率继电器(80A)可实现本地分、合闸操作，从而实现预付费功能;用户可根据现场实际情况设置电能表内部参数，使用方便、操作简单、精确度高;广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等领域。导轨式单相预付费电能表为直接输入型电能表，大输入电流 80A。产品符合 GB/T17215、GB/T17883 相关标准，是改革传统用电体制,提高用电管理水平的理想电表。
实时监测：电压、电流、功率、频率、功率因数、电能
显示：LCD液晶显示
通讯：1路RS485通讯功能，MODBUS-RTU协议或DLT645-2007协议
安装方式：导轨安装，提高工作效率
断电保护：断电后数据自动保存，不丢失记录
应用领域：工业制造、商业建筑、成套厂、变电站、公共设施等领域
定制化：可为企业提供LOGO，外观，功能等定制化服务
产品规格
| 产品名称 | 精度等级 | 额定电压 | 电流规格 | 脉冲常数 |
| 导轨式单相预付费电能表 | 1.0 | 220V | 5（20）A | 3200imp/kWh |
| 10（40）A | 3200imp/kWh | |||
| 15（60）A | 3200imp/kWh | |||
| 20（80）A | 3200imp/kWh |
技术参数
| 项目 | 技术指标 |
| 电能精度等级 | 1.0 级 |
| 电能计量范围 | 0~999999.9KWh |
| 额定电压 | AC110V AC 220V |
| 电流规格 | 5(20)A、10(40)A、20(80)A |
| 工作电压 | 正常：0.9~1.1Un 极限：0.7~1.2Un |
| 参比频率 | 45~65Hz |
| 启动电流 | 0.004Ib |
| 功耗 | ≤5VA |
| 脉冲输出 | 脉冲宽度：80±20ms 光耦隔离输出 |
| 数字通讯 | RS485 接口，Modbus-RTU 协议 波特率 9600bps，无校验 |
| 温度范围 | -10℃~+55℃ |
| 相对湿度 | ≤95% 无凝露 |
| 外形尺寸 | 76×93×76 |
外形尺寸及接线图
外形尺寸
安装图
采用 35mm 标准导轨安装方式，如下图：
接线图
注意：接线时务必拧紧螺丝，避免因接触不良导致仪表不正常工作。
导轨式单相预付费电能表主要用于频率在 45~65Hz 范围内的单相网络的电能管理领域。可测量电网中的电量信息，通过加密的IC卡或485通讯与上位机进行数据交互。仪表内置大功率继电器(80A)可实现本地分、合闸操作，从而实现预付费功能;用户可根据现场实际情况设置电能表内部参数，使用方便、操作简单、精确度高;广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等领域。导轨式单相预付费电能表为直接输入型电能表，大输入电流 80A。产品符合 GB/T17215、GB/T17883 相关标准，是改革传统用电体制,提高用电管理水平的理想电表。
实时监测：电压、电流、功率、频率、功率因数、电能
显示：LCD液晶显示
通讯：1路RS485通讯功能，MODBUS-RTU协议或DLT645-2007协议
安装方式：导轨安装，提高工作效率
断电保护：断电后数据自动保存，不丢失记录
应用领域：工业制造、商业建筑、成套厂、变电站、公共设施等领域
定制化：可为企业提供LOGO，外观，功能等定制化服务
产品规格
| 产品名称 | 精度等级 | 额定电压 | 电流规格 | 脉冲常数 |
| 导轨式单相预付费电能表 | 1.0 | 220V | 5（20）A | 3200imp/kWh |
| 10（40）A | 3200imp/kWh | |||
| 15（60）A | 3200imp/kWh | |||
| 20（80）A | 3200imp/kWh |
技术参数
| 项目 | 技术指标 |
| 电能精度等级 | 1.0 级 |
| 电能计量范围 | 0~999999.9KWh |
| 额定电压 | AC110V AC 220V |
| 电流规格 | 5(20)A、10(40)A、20(80)A |
| 工作电压 | 正常：0.9~1.1Un 极限：0.7~1.2Un |
| 参比频率 | 45~65Hz |
| 启动电流 | 0.004Ib |
| 功耗 | ≤5VA |
| 脉冲输出 | 脉冲宽度：80±20ms 光耦隔离输出 |
| 数字通讯 | RS485 接口，Modbus-RTU 协议 波特率 9600bps，无校验 |
| 温度范围 | -10℃~+55℃ |
| 相对湿度 | ≤95% 无凝露 |
| 外形尺寸 | 76×93×76 |
外形尺寸及接线图
外形尺寸
安装图
采用 35mm 标准导轨安装方式，如下图：
接线图
注意：接线时务必拧紧螺丝，避免因接触不良导致仪表不正常工作。
| 品牌： | 永诺电气 |
| 品牌： | 永诺电气 |
| 地区： | 全国 |
| 型号： | 可定制 |
| 单价： | 电议 |
| 最小起订量： | |
| 供货总量： | |
| 有效期至： | 长期有效 |
| 最后更新： | 2025-04-29 13:18 |
