GD手动高真空挡板阀
产品详情

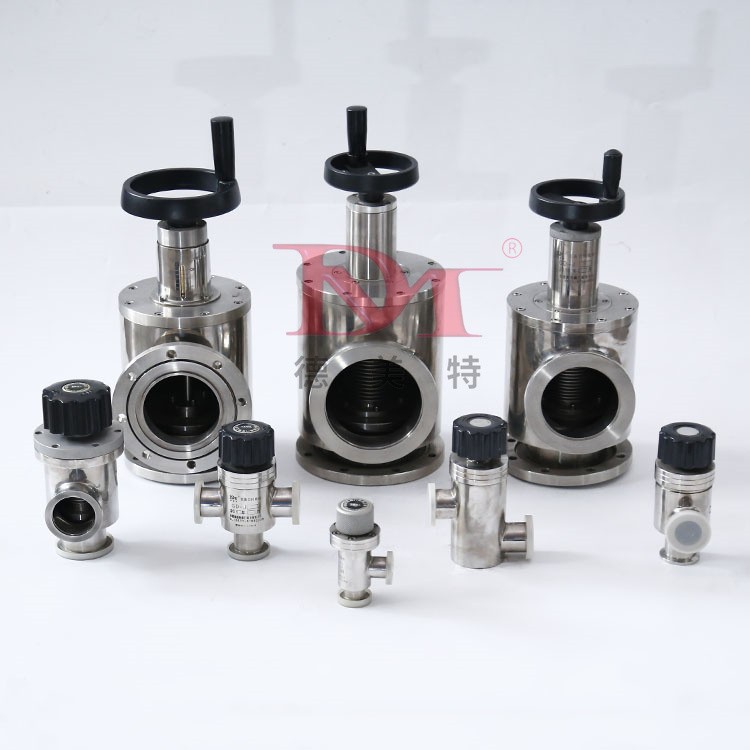

GD-S型手动高真空挡板阀是一种用于接通或切断真空管路中的气流的真空阀门。其主要特点包括：
适用介质：适用于纯净空气和非腐蚀性气体。
轴封结构：GD-J型橡胶轴封和GD-J(b)型波纹管轴封两种。
通导形式：GD-J为角通形式，GD-S为带预抽口的三通形式。
技术性能：在105~6.7x10^-4 Pa（轴封为橡胶）和105~6.7x10^-6 Pa（轴封为波纹管）的压力范围内工作，阀门漏率≤1.3x10^-4 Pa.L/S（轴封为橡胶）和≤1.3x10^-6 Pa.L/S（轴封为波纹管）。
适用温度：在-30℃至+80℃（丁腈橡胶）和-30℃至+150℃（氟橡胶）的温度范围内使用。

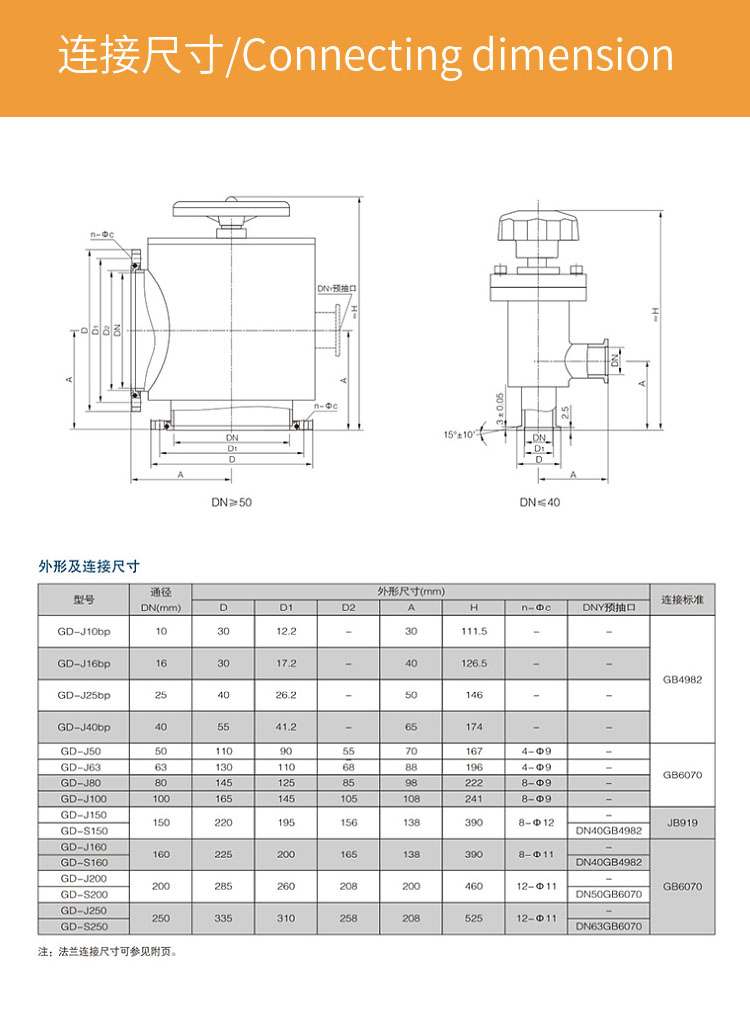

主要零件材料：DN10(b)—DN50(b)阀体、阀杆：碳钢或不锈钢；阀盖：铝合金；密封件：丁腈橡胶、氟橡胶、波纹管（轴封）。DN63—DN300阀体、阀杆、阀盖：碳钢或不锈钢，密封件：丁腈橡胶。
工作原理
GD-S型手动高真空挡板阀的工作原理是通过阀杆带动阀板做上下运动来实现密封。手动传动部件通常采用螺纹结构或平凸轮结构。当需要开启阀门时，旋转手轮使阀杆上升，阀板随之上升，从而接通气流；当需要关闭阀门时，反向旋转手轮使阀杆下降，阀板下降，切断气流。
