机床第四轴

产品定义与功能

1. ‌第四轴定义‌

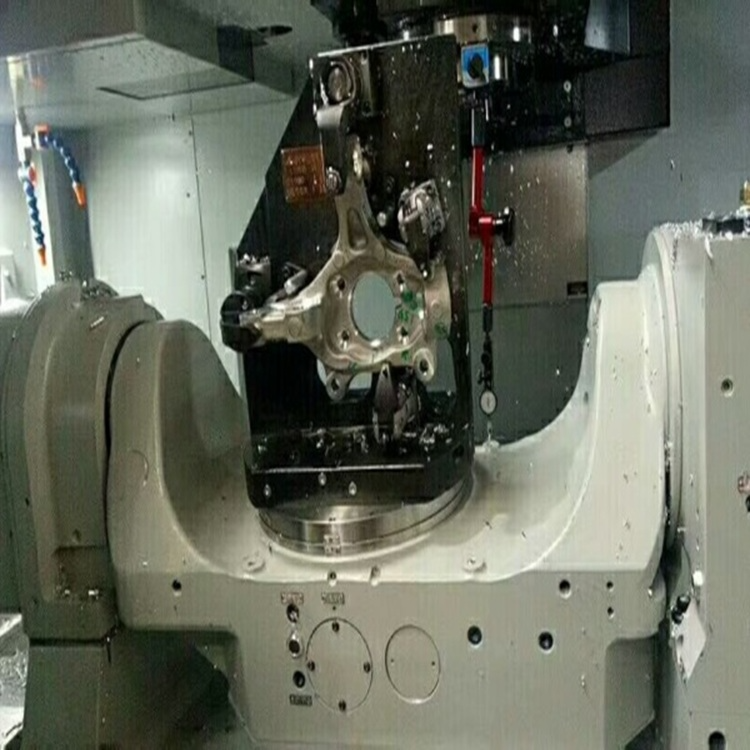

2. 在X、Y、Z三轴基础上增加的旋转轴，通常为绕X轴旋转的A轴（回转工作台），支持360°分度定位，可减少工件重复装夹次数，提升加工效率‌

• 典型应用：实现四轴联动加工，如复杂曲面、多角度斜面的一次成型‌

1. ‌技术特性‌

• 采用高精度轴承和合金材质，定位精度可达±5角秒，承重能力适配中小型工件‌
• 支持与德克排屑机、防护罩等设备联动，组成自动化生产线‌

产品型号与适配性

• ‌适配机床‌：德克双工位四轴加工中心、五轴联动机床等‌
• ‌可选配置‌：
• 分度盘类型：蜗轮蜗杆式（高精度）、凸轮滚子式（高速）
• 驱动方式：伺服电机（如FANUC β381is）或步进电机‌

安装与维护

1. ‌安装步骤‌

• 需确认CNC系统开通四轴功能，伺服放大器与三轴同系列‌
• 配置包括伺服电机、编码器线、锁紧电磁阀等组件‌

1. ‌维护要点‌

• 定期检查密封性（迷宫式密封结构需防尘防水）‌
• 润滑周期建议每500小时一次，避免轴承污染‌
