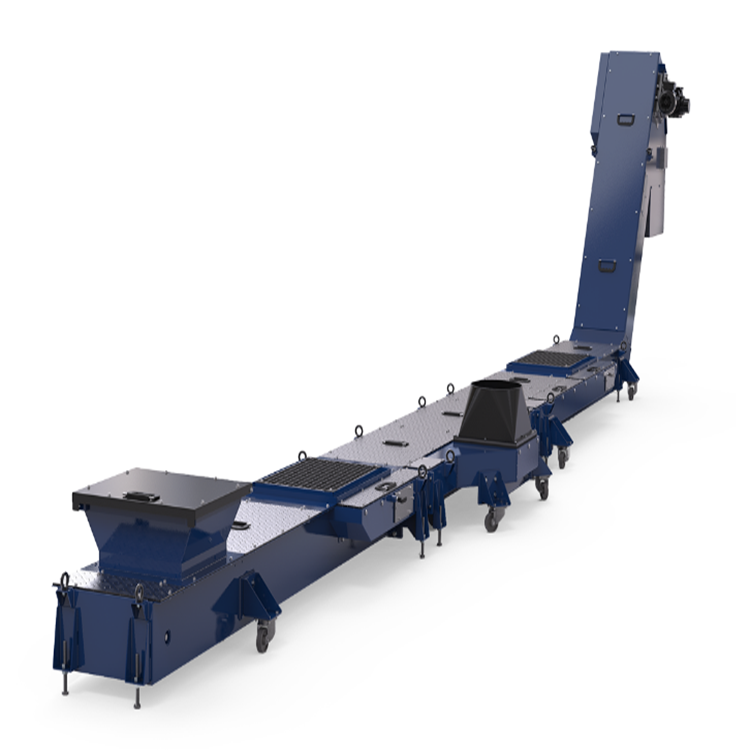

刮板式机床排削机

刮板排屑机主要由机壳、主传动轮组、从传动轮组、导屑槽、传送刮板和减速电机等组成。减速电机驱动主传动轮组，通过传送链条带动从传动轮组转动，安装在链条上的传送刮板随之运动，将沉积在导屑槽底部的金属屑刮送至出屑口排出。

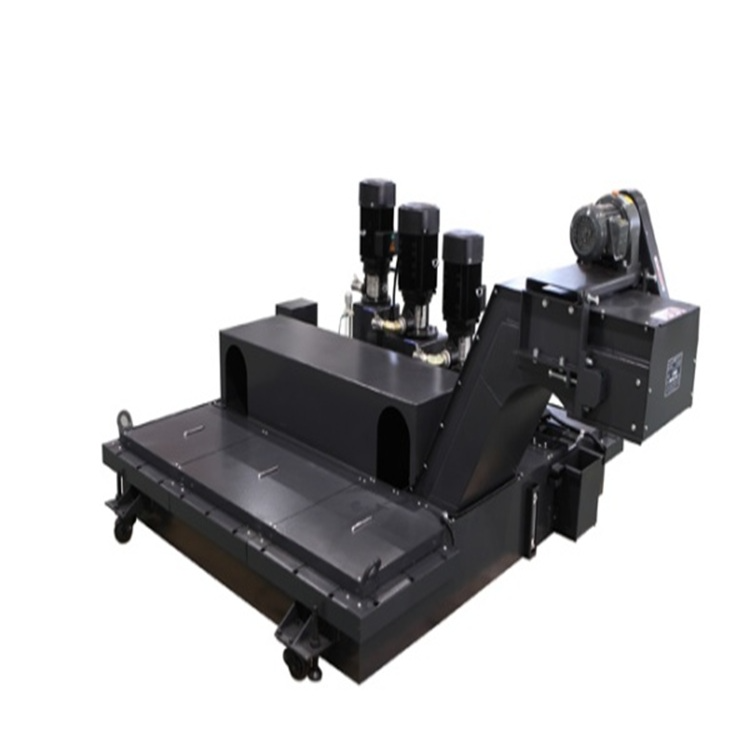

模锻易拆链式刮板排屑机

模锻易拆链式刮板排屑机主要由壳体、驱动站、张紧站、模锻易拆链条、刮屑板及过载保护装置等组成。模锻易拆链刮板排屑机中的刮屑板与两排链条间采用松配合连结方式，刮板靠自重及链条自重与排屑机底面轻接触工作。其过载保护装置采用弹簧预紧、行程微动开关控制的浮动式机械结构。当异物进入导致链条卡滞时，驱动减速机固定托盘与机体间的铰链联接会使链条张紧，拉动托盘触及微动开关断开电源，起到保护作用
