蝶阀因其结构简单、重量轻、成本低，被广泛应用于各类工业管道系统中。而气动执行器则是实现蝶阀自动化控制的最佳选择之一。
那应该如何正确给蝶阀升级选择合适的气动执行器，我将从扭矩、执行器类型、安装方式等方面，为您提供完整的参考选型指南。
在选型之前，需要了解蝶阀的基本特性：
90°旋转启闭（四分之一回转）
结构简单、重量轻
操作扭矩相对较小
适用于大口径管道
因此，蝶阀通常搭配：气动部分回转执行器
气动执行器通过压缩空气驱动，实现蝶阀的：
快速开启与关闭
自动化控制
远程操作
在工业系统中，通常配合电磁阀、限位开关和定位器使用。

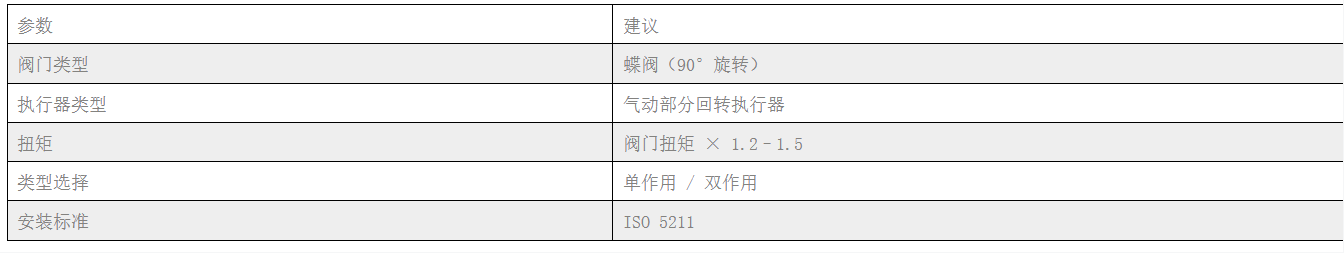

原则：执行器输出扭矩 ≥ 蝶阀扭矩 × 安全系数（1.2–1.5）
影响因素：
阀门口径（DN）
工作压力
阀板结构
密封材料
示例：如果蝶阀扭矩为 60Nm：推荐执行器 ≥ 75–90Nm
单作用气动执行器（Spring Return）
带弹簧复位
断气自动关闭或开启
安全性高
适用于：
紧急切断系统
防爆环境
双作用气动执行器（Double Acting）
开启和关闭均由气源驱动
扭矩更大
成本较低
适用于：
常规工业系统
频繁操作
常见范围：
0.4 – 0.8 MPa
注意：气源压力越低，输出扭矩越小。
常见配置：
电磁阀（控制气路）
限位开关（反馈位置）
定位器（调节控制）
推荐：ISO 5211 标准
优点：
标准化接口
安装方便
更换快捷
气动执行器+蝶阀组合广泛应用于：
水处理系统
电厂系统
石油化工
通风系统（HVAC）
特别适用于：
需要快速动作或防爆环境的系统
扭矩选择过小 → 阀门无法正常运行
未考虑气源压力 → 执行器动力不足
类型选择错误 → 安全隐患
忽略附件 → 无法实现自动控制
启闭速度快
成本较低
适合大口径阀门
天然防爆
因此在工业项目中，蝶阀+气动执行器是非常常见的组合。
如果您正在寻找蝶阀用气动执行器解决方案，我们可以为您提供：
专业选型支持
多规格产品
OEM/定制服务
快速交付
欢迎联系我们获取报价与技术支持
