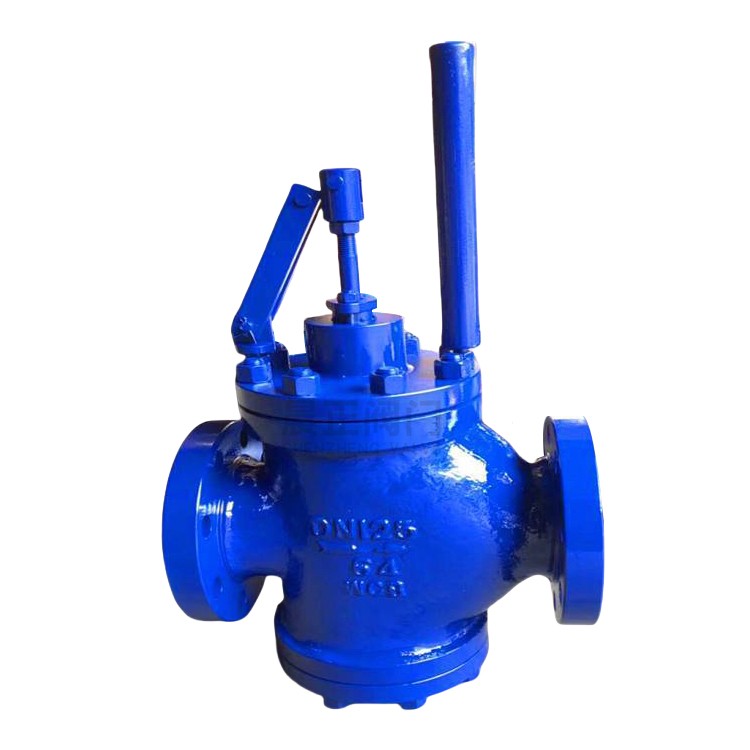

杆杠式减压阀 不锈钢铸钢材质

杠杆式减压阀是一种通过杠杆配重机构调节介质压力的自力式调节阀，主要适用于水、蒸汽及空气管路，具有结构稳定、适用介质温度范围广等特点。 ‌

结构组成

杠杆式减压阀由阀体、阀盖、阀杆、阀瓣、阀座及杠杆组成，采用双阀芯平衡结构和散热架设计。通过调整杠杆配重设定出口压力，当出口压力超过设定值时，阀芯受压驱动阀体关闭以降低压力；反之则开启维持压力稳定。 ‌

工作原理

当进口压力变化时，介质通过阀芯流向出口，阀后压力通过杠杆配重系统自动调节：

进口压力升高导致阀芯受力增大，推动阀体关闭以减小流通面积；

出口压力升高时，配重系统驱动阀芯向下动作，增大流通面积以降低压力。 ‌

技术参数

‌公称压力‌：1.6-16.0MPa；

‌通径‌：DN50-DN500mm；

‌减压比‌：通常为0.6，可配用电动执行器实现远程调控；

‌适用场景‌：高层建筑、城市管网、石油化工等领域。 ‌

安装要求

需配置前后压力表、过滤器与安全阀，焊接式阀门需通过1.5倍公称压力强度试验。
