《高低温交变湿热试验箱》产品简介

一、产品概述

高低温交变湿热试验箱系属气候模拟箱之一，适用于考核各种产品或塔芯塑料部件的湿热老化试验及家用电器、仪器、仪表、元器件等电工电子产品，在高温、低温、湿热、交变湿热环境条件下的适应性试验，可供各种科研机构及厂矿中心试验室作试验用。

二、参照标准

GB10592-2008             高低温试验箱技术条件

GB10586-2006             湿热试验箱技术条件

GB2423.1- 2008试验A      高温试验方法

GB2423.2- 2008试验B      低温试验方法

GB2423.3-2008试验Ca     恒定湿热试验方法

GB2423.4-2008试验Db     交变湿热试验方法

三、主要技术指标

1、型号：ZY-GDJS-100B

2、内箱尺寸（mm）：500×500×400（W×H×D）cm

3、温度范围：-40℃~150℃；

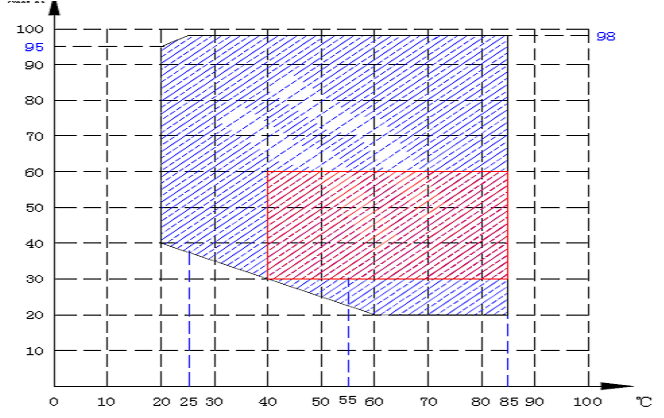

4、湿度范围：30~98%R. H；

5、精度：

（1）温度：0.1℃

（2）湿度：0.1%R.H

6、控制精度：

（1）恒温波动度：温度：±1℃    湿度：±2%R.H

（2）均匀度：温度：小于±2℃   湿度：小于±5%R.H

7、升温速率：≥3℃/min；（空载，全程平均）

8、降温速率：≥1℃/min；（空载，全程平均）

四、机械板金结构

1、内箱材料：SUS304^﹟耐高低温不锈钢板；

2、外箱材料：1.2mm钢板静电喷塑；

3、保温材料：超细玻璃纤维棉；

4、箱门与箱体之间采用硅胶材料，韧性好、在高低温、高湿环境下不易变形、发粘；

5、风路机件：

（1）采用循环风扇与马达、铝质加长轴心、耐高低温铝合金多翼式结构循环风扇，达到强制对流垂直扩散循环。

（2）风口可调式出风口。

6、测试观察窗：多层真空钢化玻璃视窗；

7、样品搁架：不锈钢网制成，可上下自由调节；

8、通电测试孔：￠50mm，可方便试样通电测试；

五、加热系统

1、采用不锈钢鳍片式镍铬丝高速加热器；

2、完全独立系统，不影响冷冻及加湿系统；

3、加热控制方式采用进口SSR（固态继电器）驱动，无触点控制、无噪音、无电弧，稳定可靠；

4、温度控制由微电脑演算、PID自动调节，输出功率随温度实际值与设定值比较结果变化而变化，以达到高精度、高功效和高稳定性。

六、加湿及除湿系统

1、采用SSR驱动无触点控制、智能PID自动演算调节，浅槽式微动加湿系统；

2、外置加湿桶加湿，湿槽采用SUS304^﹟耐高低温不锈钢板制成，并附水位自动测控装置；

3、除湿采用蒸发器盘管露点凝露接触方式去湿；

4、有超湿、溢流双重保护装置；

5、加湿、除湿系统完全独立；

6、水位自动控制、具有缺水报警指示及自动加水功能。

七、冷冻系统

1、法国原装进口“泰康”牌冷冻压缩机；

2、全系统管路均采用通氮加压24小时检漏测试；

3、加温、加湿系统完全独立；

4、内螺旋式K-TYPE冷媒铜管；

5、波浪状鳍片型强迫送风冷凝器；

6、斜率式FIN-TUBE蒸发器；

7、浙江“鸿森”牌制冷电磁阀；

8、过滤干燥器、压力控制器等冷冻元件均为国产知名品牌。

9、所有冷冻系统动作程序，完全由微电脑控制器控制，可达到最高效率及省电的优点。

八、自动控制系统

（一）温湿度控制仪

1、品牌特性：采用台湾威纶彩色液晶触摸屏可编程温度控制器。可显示设定参数，时间，加热器等工作状态，同时具有试验自动运行及PID参数自整定功能。控制参数的设定采用中文界面，仅需设定温度就可实现制冷机的自动运行功能。控制系统使用智能化控制软件系统，具备自动组合制冷，加热等子系统的工况，从而保证在整个温度范围的高精度控制，达到节能降耗的目的。完善的检测装置能自动进行详细的故障显示，报警，如当试验箱发生异常时，控制器自动显示故障状态。可配备RS485接口与计算机相连。连机后可通过计算机对设备实现运行，温度等参数的连续监控。

2、人机界面：7英寸LCD液晶彩色显示屏，无按键式触摸屏输入方式。

示例图片如下：图表0-0 中点击GRAPH & DCR进入曲线显示画面

3、用户程序：用户可根据标准及技术要求自由编制温度、湿度、时间等运行程序。

4、用户程序容量：1～120条试验程序（即可分为120个程式组数），最大1～1200步（即1200个动作步骤），单步时间99小时59分。

5、循环次数：单一程序可重复运行最多999次。

6、运行曲线：可显示程序设定值曲线，也可通过仪表的RS232通讯接口与外接电脑连接，即可显示运行后实际运行状况。

7、设定精度：温度：0.1℃       时间：1S

8、运行方式：具有定值/程式控制的双重功能，可选择进行恒定运行或程序运行2种试验状态。

9、RS232标准通讯接口，可外接电脑做全功能控制、储存、打印、记录；

10、数据存储：充满电后，数据资料记忆保存可保持10年，初始化数据可保持10年。

11、偏差校正：防止因各种因素出现参数偏差，校正后可使温湿度值更精确、标准；

12、温湿度输入：RT100×2（干球及湿球）/4~20mA同时内建；

13、中英文名称登陆/中英文试验登陆/运转时间显示；

14、OPEN COLLECTOR输出：13点（温度×1、湿度×1、END×1、RUN×1、T1~T4、TROUBLE×1、H1×1、TIME SIGNAL×3）；

15、温湿度4~20mA控制输出/OPEN COLLECTOR温湿度控制同时内建；

16、输入接点×7点（RUN/STOP、TROUBLE×6）；

17、温度变换输出：-100~200对应再传送-1~2V，

湿度变换输出：0~100%R.H对应再传送0~1V；

18、LCD显示器：画面表示范围：118.18×89.38，320×240点，30行×40字的LCD显示屏幕。

（二）低压电器

主要低压电气元器件均采用知名品牌产品：“施耐德”牌交流接触器、热过载继电器，“OMRON”牌小型中间继电器，德力西信号灯、开关及断路器等。

九、主要配置

1、温控仪：采用7寸台湾威纶彩色液晶触摸屏可编程温度控制器

2、压缩机：法国原装全封闭“泰康”牌制冷压缩机；

3、冷凝器、蒸发器：普适尔或其他制冷设备公司制造；

4、离心风机：不锈钢风叶、单循环、低噪音离心风机；

5、加热装置：采用进口陶瓷镍铬合金加热器，由长寿触点固态继电器控制；

6、箱体底部：万向脚轮×4只试验箱可以自由移动；

7、观察窗：导电膜加热防雾钢化玻璃；

8、交流接触器：浙江“施耐德”牌；

9、热保护器：施耐德品牌；

10、测试用缆线孔Φ50mm孔1只（试验过程中对试件进行通电检测）；

11、样品架：不锈钢网孔板样品架2只；

十、安全保护功能

1、压缩机采用系统高低压力保护；

2、压缩机电机过载、超温保护；

3、风机过电流、超温保护；

4、加湿器缺水保护；

5、加湿器干烧超温保护；

6、加湿液位保护指示；

7、加温电子式表头超温限制保护；

8、加温机械式双重超温保护；

9、过电流保护；

10、过负载保护；

11、漏电保护；

12、低温不加湿保护系统。

十一、整体系统：

本系统具有一机多用功能。

1、加热独立系统，可作高温试验箱单独使用；

2、加湿独立系统，可作恒定湿热试验箱使用；

3、制冷独立系统，可作低温试验箱使用；

4、联合系统，可做高低温交变湿热试验箱使用；

5、压缩机选配比一般厂家大1.5~2倍，更经久耐用。

十二、系统消耗、易损件清单

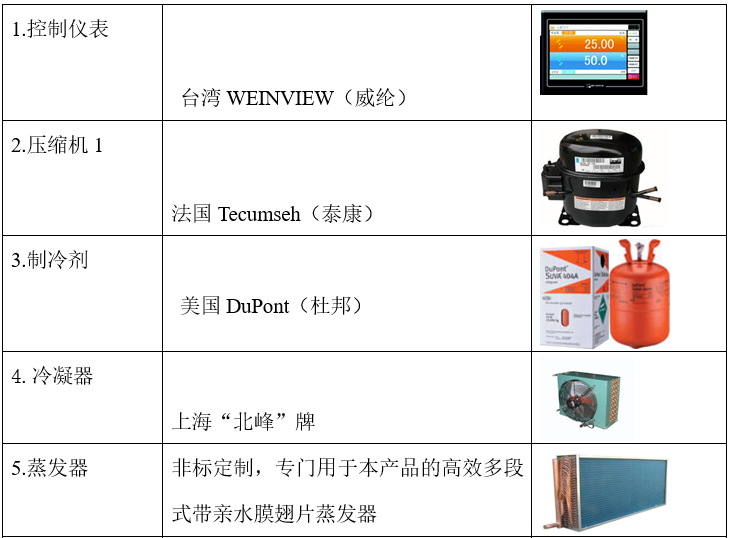

十三、系统主要部件
