中国石化-石油钻架模型

D70型—常规陆地钻机模型

该套钻机系统分别由以下六大部分组成：

①起升系统组成：井架、绞车、游动系统、钢丝绳、天车、游车、大钩等。

（作用：起下钻具、下套管、控制钻头与钻具）。

②旋转系统组成：转盘、方钻杆、钻柱水龙头、顶部驱动系统、井下动力钻具等。

（作用：带动钻具、钻头等旋转破碎岩石、上卸钻具丝扣、连接起升和泥浆循环系统）。

③循环系统组成：震动筛、除砂器、除泥器等。

（作用：循环泥浆液）。

④动力系统组成：电机和柴油机等。

（作用：驱动绞车、转盘、钻井泵等工作机运转）。

⑤传动系统组成：减速器、离合器、轴、链条等。

（作用：把发动机的能量传递和分配给各工作机）。

⑥底座系统组成：钻机底座主要由钻台底座、机泵底座双主要辅助设备底座等组成，一般采用钢成管材焊接而成。

（作用：便于安装固定钻机的各种设备，满足搬迁或整拖施工的要求，有利于安装井口防喷设施以及便于人员操作和维修等）。

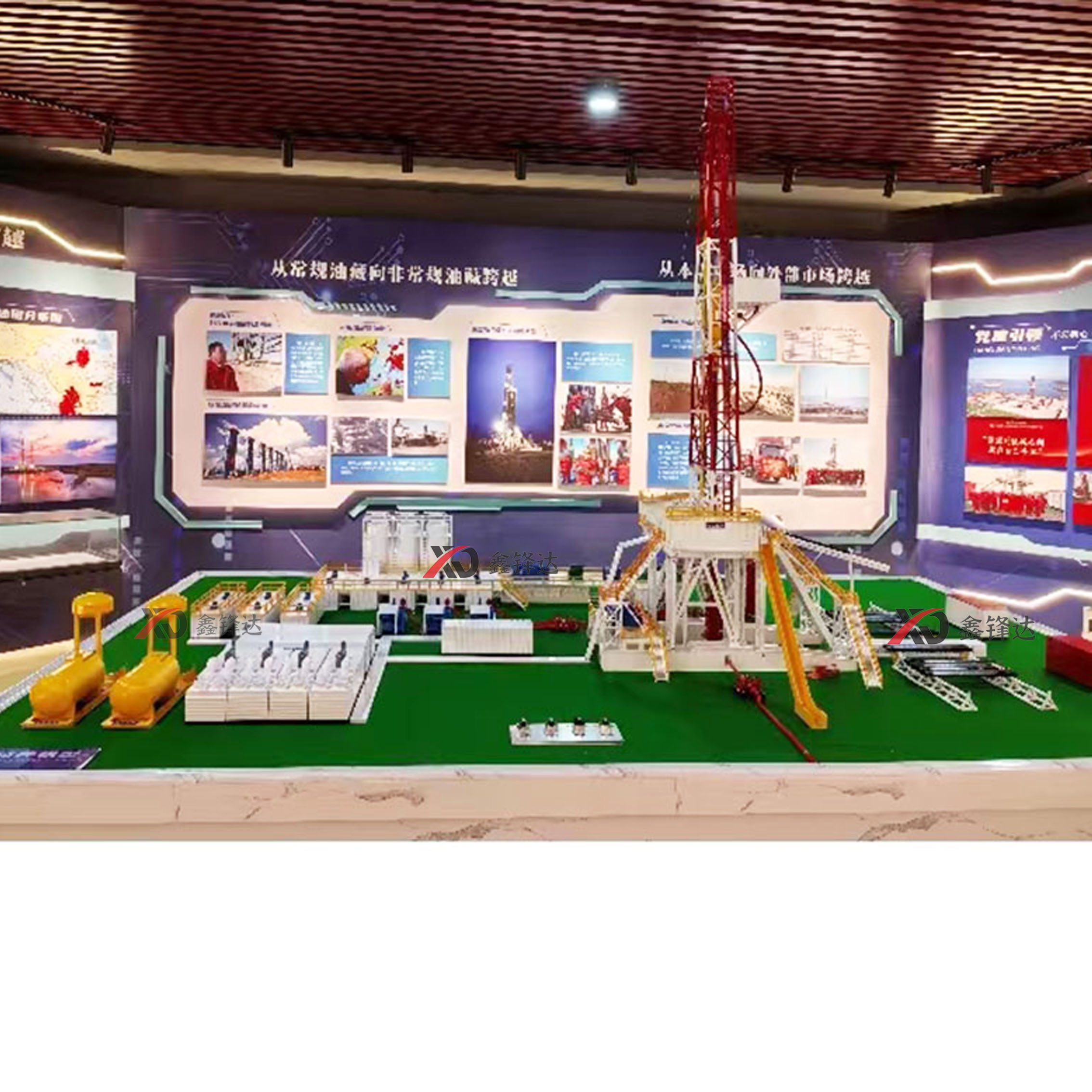

该套钻机模型按照比列与图纸制作，包含各组成零部件有井架、绞车、游动系统、钢丝绳、天车、游车、大钩、转盘、方钻杆、钻柱水龙头、顶部驱动系统、井下动力钻具、震动筛、除砂器、除泥器、电机、柴油机、减速器、离合器、轴、链条、钻台底座、机泵底座等；完美还原出该型号钻机的结构原理及场地布置等，适用于高校实验实训，企业上岗培训等！
