挖沙船

1、挖沙（砂）船产品介绍：

链斗挖沙船是一种广泛应用于河道疏浚、采砂作业、港口建设等领域的工程船舶，其核心工作原理是通过连续循环转动的链条带动多个挖斗（料斗），实现水下泥沙的挖掘、提升、转运和卸载。以下是其基本工作原理的详细分解：

2、核心工作流程：

1）挖掘：

①链条与挖斗：一条（或两条）闭合的环形链条环绕在船体前端的斗桥（导架）上。链条上等间距地安装着坚固的金属挖斗。

②切入河床：作业时，船首的斗桥（导架）被液压或机械装置倾斜下放，使其下端（挖掘端）切入水下泥沙层中。挖斗随着链条转动到达斗桥底部。

③铲挖泥沙：当挖斗随链条转动到斗桥最底端并向前（或向下）运动时，其开口向前（或向下），利用自重、链条的牵引力和斗齿（部分挖斗有）切入并铲挖河床的泥沙、砾石，将物料装入斗内。

2）提升：

①链条转动：由船上的主驱动装置（通常是大型电机或柴油机通过减速箱）驱动主动链轮转动，从而带动整个链条及其上的挖斗连续循环转动。

②携带物料上升：装满物料的挖斗随着链条的转动，沿着倾斜向上的斗桥（导架）内侧轨道被提升至水面以上，到达船体上方的顶端（斗桥顶部）。

3）卸料：

①翻转倒出：当挖斗随链条转动到斗桥顶部的主动轮（或卸料轮）处时，挖斗会翻转（通常是向后或向下翻转）。

②重力卸料：在翻转过程中，依靠物料自身的重力，泥沙从挖斗开口处倾倒出来。

③筛分物料（有的挖沙船上也不需要加装筛分装置）：挖斗倾倒入分离筛，进行沙石物料的等级分离，分离后的沙、石物料滑入受料槽。

④滑入受料槽：倾倒出的物料落入安装在斗桥顶部下方的受料槽（卸料槽）中。

3. 转运与排放：

①皮带输送：受料槽中的泥沙滑落到下方连接的传送带（皮带输送机）上。

②运离作业区：传送带将泥沙向船尾（或船侧）输送。

③最终排放：

*直接上岸：是针对较为窄长的河道，而又没有运输船运输转运条件的区域。

*直接装驳：传送带末端可将泥沙直接卸入并排停靠的运砂驳船中。

    *排入溜槽：通过可移动的溜槽或延伸的传送带，将泥沙排到岸上的堆场或运输车辆中。

    *吹填：少数情况下，也可通过管道系统将泥沙与水混合后泵送至吹填区（但这一般是具备沙石分离装置，将特大块石料分离出来后，在疏浚泵允许抽取疏浚粒径范围内的物料进行远程排放，需要运疏浚泵匹配）。

4. 空斗返回：

完成卸料后的空挖斗，随着链条继续转动，沿着斗桥（导架）的外侧（或另一侧）轨道向下返回至水下挖掘端，准备开始下一个挖掘循环。

关键系统与特点：

①连续作业：链条和挖斗的连续循环运动，使得挖掘、提升、卸料过程不间断进行，效率较高。

②斗桥（导架）：支撑链条和挖斗运行的倾斜框架结构，其角度和入水深度可调，决定了挖掘深度和位置。

③移位与定位：

*泊移位：传统链斗船通常依靠船首、船尾和两侧的锚缆系统（绞车和锚）进行定位和移动。通过收放不同方向的锚缆，使船体“步进式”或“扇形摆动式”向前移动进行挖掘。

*桩定位：少数部分现代链斗船也采用定位桩（类似绞吸船）来固定船位和进行移位。

④适应地质：通过更换不同容量、形状（带齿或不带齿）、材质的挖斗，可以适应挖掘淤泥、沙、砾石甚至较软的岩石。

5、总结：

链斗挖沙船的工作原理本质是：一个由链条连接的水上驱动“斗轮”和一个水下从动“斗轮”在动力的驱动下形成连续运转。运转的链条带动挖斗切入河床挖取物料，提升至水面以上，在顶部翻转卸料，物料进入分离筛筛分，筛分后的物料通过滑料斗进入传送带、运输船转运或者疏浚泵排放，空斗返回水下继续挖掘，形成一个效率高、连续的物料挖掘、提升、筛分和输送闭环。其核心优势在于对多种地质的适应性和连续作业能力。尤其适合需要准确挖掘轮廓的工程和开采级配砂石的场合。

6、链斗式挖砂船图纸介绍：

7、链斗式挖沙船规格选型表：

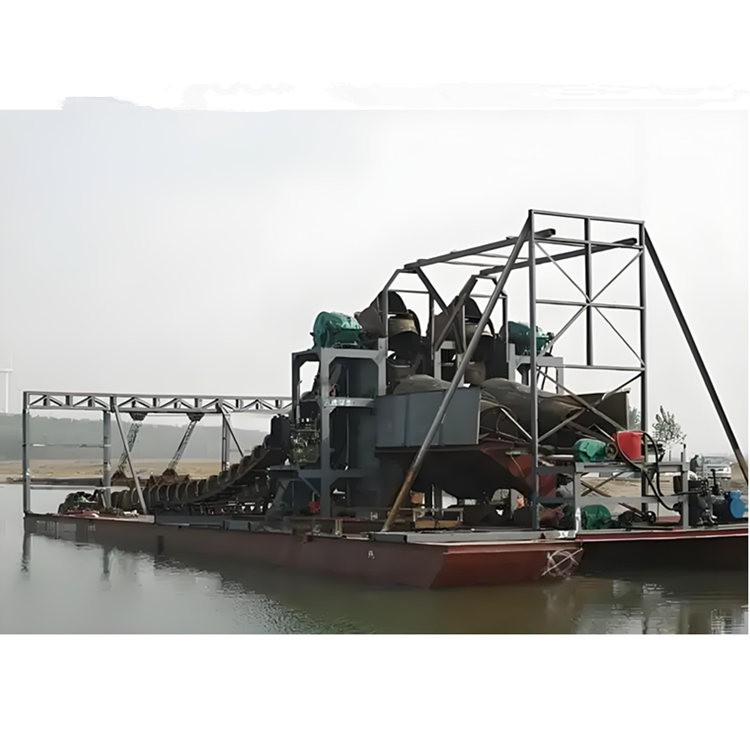

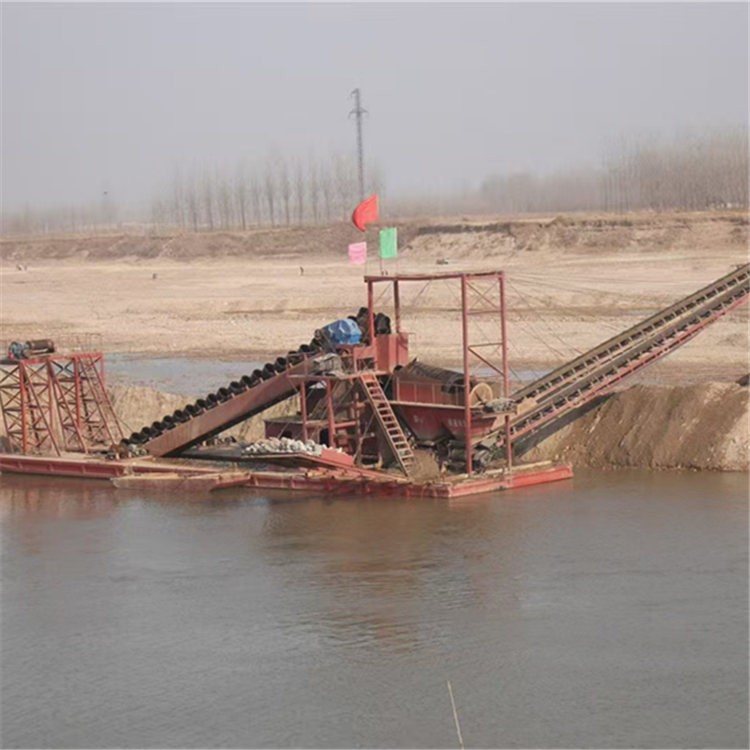

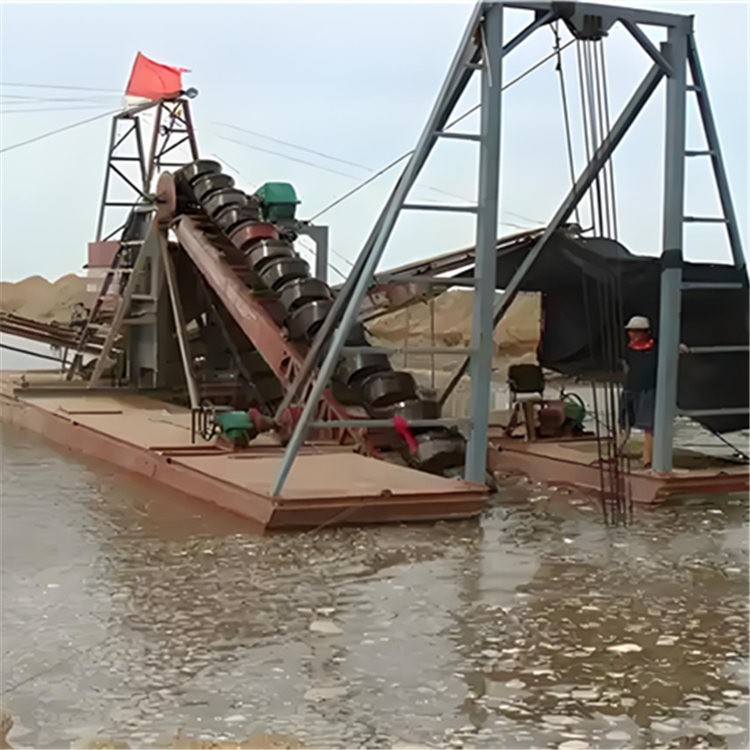

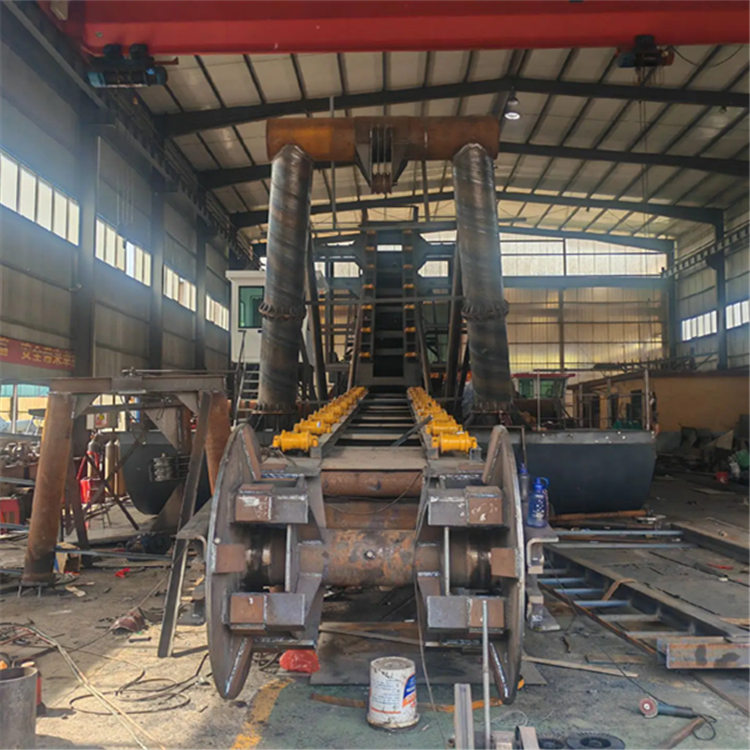

8、链斗式挖砂船实物图片：
