斜管填料/斜板填料

蜂窝斜管填料/斜板填料产品图片及现场安装图

斜管填料简介

斜管填料材质有聚丙烯、聚氯乙烯、玻璃钢三种。组装形式的斜管和直管两种形式。

>适用范围

斜管主要用于各种沉淀和除砂作用。是给排水工程中采用广泛而且成为一项水处理装置。它适用范围较广，处理效果较高，占地面积小等优点。适用于进水口除砂，一般工业和生活给水沉淀、污水沉淀、隔油以及尾张浓缩等处理，即适用于新建工程，又适用于现有旧池的改造，能取得良好的经济效益。

直管主要用于生物滤池的高负荷生物滤池、塔式生物滤池、淹没式生物滤池（又称接触氧化池）以及生物转盘的微生物载体，对工业有机废水和城市污水进行生化处理。

>产品特点

斜管特点：

1. 湿周大，水力半径小。

2. 层流状态好，颗粒沉降不易受絮流干扰。

3. 当斜管管长为1米时，有效负荷按3-5吨/米2时设计。v0控制在2.5-3.0毫米/秒范围内，出水水质佳。

4. 在取水口处采用蜂窝斜管，管长2.0～3.0米时，可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。

5. 采用斜管沉淀池，其处理能力是平流式沉淀池的3-5倍，加速澄清池和脉冲澄清池的2-3倍。

直管特点：

1、处理效率高于活性污泥法，一般水力负荷为100-200米3/米2日，有机负荷为2000-5000克/米3，因此缩小了占地面积。

2、曝气强度低于活性污泥法，且不需要污泥回流，故能降低动力消耗及简化管理。

3、污泥量少，降低了污泥脱水等后处理工作量。

4、产生的污泥沉降性好，有利于后段悬浮物的去除。

5、适应性强，能适应不同水质的范围大，对水质、水量突变的冲击负荷的忍耐力强，维持稳定的处理效果。

>技术参数

  【技术参数】

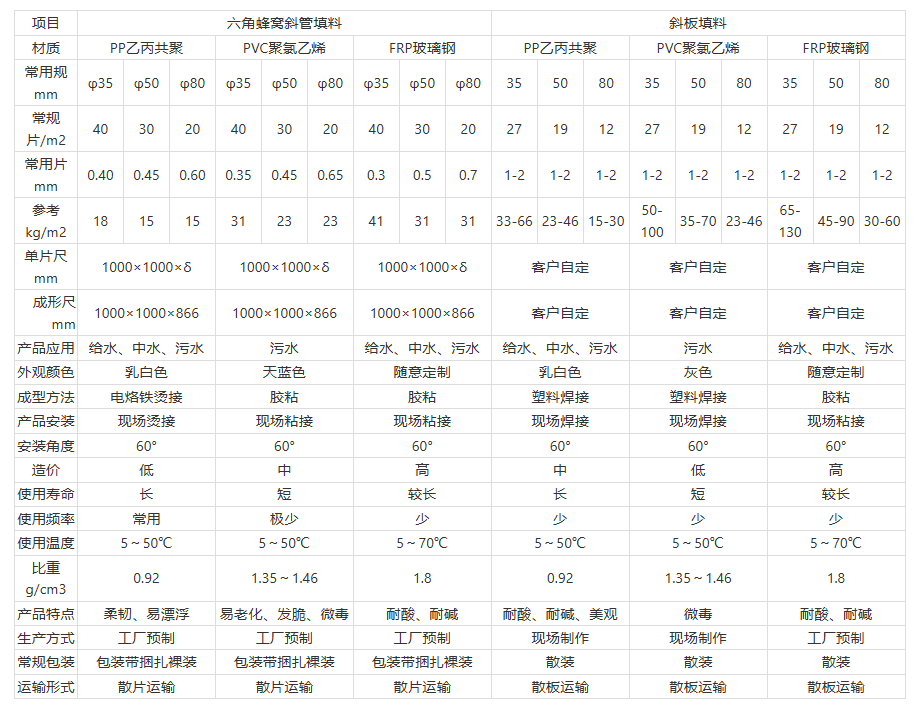

斜管（板）填料技术参数一览表（参考）

>注意事项

1、由于斜管填料比重为0.92略小于水，应用10mm的螺纹钢或圆钢拉筋固定在填料上方,防止其松动上浮，钢筋和角钢采用环氧防腐。

2、图示a板必须安装，否则极易造成斜管填料倾斜，甚至倒塌！

>安装程序

1、沉淀池底部排泥管安装

斜管沉淀池安装顺序一般从底部开始，先完成底部的排泥管道系统的安装，确保排泥管道开孔符合设计要求、固定牢靠，检查无误后，才允许进入下一道安装工序。

2、完成填料支架安装

根据斜管沉淀池填料支架安装施工图，先将填料支架安装到位，检查所有焊接结点牢靠、支架强度足以承受填料重量，并在支架表面完成防腐处理；

>斜管填料烫接方法

现场准备：

1、烫接电源、电缆准备；

2、准备好200w电烙铁1支；

3、操作人员到位、监护人员到位；

4、斜管填料烫接完成后体积庞大将占很大空间，提前预留堆放场地；

 烫接操作：

1、打开斜管填料包装，将第一片斜管填料平放于地面，取第二片斜管填料置于第一片填料之上，检查斜管填料的切口，须保证60°角、并呈六角蜂窝状，检查无误后开始烫接粘接点；

2、在六角蜂窝两端所有平面接点全部要烫接，两侧两片平面合缝处要求烫接四点以上，在两片斜管填料平面中间要求焊接四点以上，确保焊接牢固；

二、斜板填料介绍：

斜板填料主要由乙丙共聚材料制成。斜板填料上部设置沉淀距离合理的沉淀段，在下部控制斜板填料的几何形状，使斜板下部形成稳定的接触絮凝段，通过接触作用和浅池沉淀机理达到矾花与水分离的目的。

多功能高效组合斜板填料具有安装拆解方便，斜板间距可调，连接长度不限、斜板填料支撑杆可设计多种规格尺寸，根据不同的斜板填料参数要求进行配套，可实现不同的斜板填料间距、角度等要求。多功能高效组合斜板填料内部水流流道通畅，不易积泥夹泥，上向流沉淀池和侧向流沉淀池均可应用。。

斜板填料特点：

1.斜板填料其强度高、耐腐蚀、可拆解的特性使其与传统斜板相比使用寿命大大延长

2.斜板填料大大缩小了斜板填料间距，从而大幅度提高了沉淀空间利用率；

3.斜板填料由于雷诺数小，可有效在、抑制水力脉动，从而大大降低水流细部扰动对矾花沉降的负面影响；

4.斜板填料布水均匀，不易发生短流现象；

5.斜板填料由于结构上的优化，高效斜板沉淀设备无侧向约束，更利于矾花沉降分离；

6.斜板填料沉泥面积与排泥面积相等，排泥面积是普通斜管的4倍多，大幅提高了沉淀排泥负荷；

7.由于高效斜板填料沉淀设备的结构特征，以及其所采用的规格较厚的乙丙共聚板材和支撑型材，使其具有普通斜管无法比拟的刚度，耐重负荷，不易变形。

斜板填料基本要求如下：

(1)斜板填料垂直净距一般采用80～120ram，斜板填料间距一般为15～60mm。斜板长度一般为1.0～1.2m，倾角一般为60°。斜板上部水深和底部缓冲层高度一般都是0.5～1.0m。

(2)斜板填料上端应向沉淀池进水端方向倾斜安装。为防止水流短路，在池壁与斜板的间隙处应装设阻流挡板。

(3)进水方式一般设置配水整流布水装置，常用的有穿孔配水板和缝隙配水板等，整流配水孔流速一般低于0．15m／s。出水方式一般采用在池面上没置多条集水槽的方式，集水槽的集水方式为孔眼式或三角堰式。

(4)斜板填料沉淀池一般采用集泥斗收集污泥后靠重力排泥，每日排泥l～2次，或根据具体情况增加排泥的频率，甚至连续排泥。

(5)初沉池水力停留时问一般不超过30rain，二沉池一般不超过60min。

(6)斜板填料沉淀池必须设置冲洗斜板的设施，冲洗可以在检修或临时停运时放空沉淀池，用高压水对斜板(管)内积存的污泥彻底冲刷和清洗，防止污泥堵塞斜板填料、影响沉淀效果。

(7)升流式斜板填料沉淀池的表面负荷一般为3～6m3／(m2•h)，比普通沉淀池的设计表面负荷高约一倍，池内水力停留时间一般为30～60min。

斜板填料组装

各种间距斜板填料是通过不同高度的塑料肋条来支撑斜板片，肋条与斜板填料热熔焊接，每两层斜板片之间需要多根肋条支撑，组装工艺复杂，而且传统斜板填料内部水流流道成矩形，适用于上向流沉淀池。

斜板填料组装前先在斜板片上开若干小孔，后将斜板支撑杆连接头穿过小孔与另一个支撑杆的连接楔尾用力楔合，使两个支撑杆与斜板片紧固成一个整体，重复这一步骤即可将多个斜板斜板填料片串联成一个整体，整个安装过程不需要任何机械加工设备、安装很简便。

斜板填料结构造型式可分为：1.小间距斜板 2.接触絮凝斜板 3.高效复合斜板。

斜板填料技术参数：
