孔板波纹填料

直径：DN50-8800mm、注所尺寸均可订做

产品材质：316L、201，304，304L， 316，316L，2205、聚丙烯（pp）、钛等

产品规格：250型(AX)、500型(BX)、700型(CY)、双层丝网

适用场景：石油、化肥、化工、生物、化工等

孔板波纹填料有环形波纹、丝网波纹、网板波纹、孔板波纹、压延刺孔波纹，其特点如下：

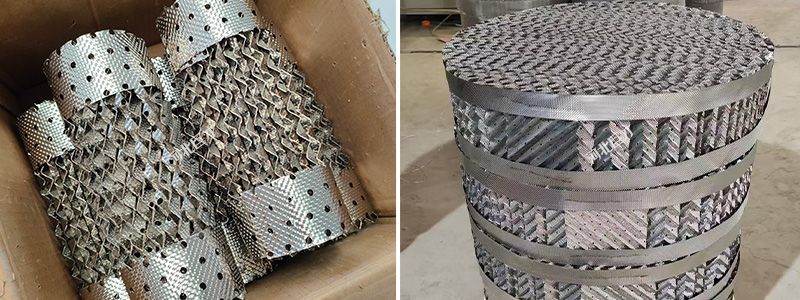

金属孔板波纹填料是在金属薄板孔面打孔、轧制小纹、大波纹后组装而成，具有阻力小，气液 分布均匀，效率高，通量大，放大效应不明显等特点，应用于负压常压和加压操作。加工填料的 塔径范围为150mm～12000mm以上。金属孔板波纹填料是一种在塔内按均匀几何图形排布，整齐堆 砌的填料。

它规定了气液流路，改善了沟流和壁流现象，压降可以很小，同时却提供更多的比表 面积，在同等容积中可以达到更高的传质，传质效果还由于结构的均匀，规则，对称性，在与散 装填料具有相同的比表面积时，金属孔板波纹填料的空限感事大，且有更大的通量，综合处理能 力比板式塔和散装填料塔大得多，因此以金属孔板波纹为代表的各种通用型规整材料在工业中得 到应用。

用金属孔板波纹填料改造板式塔效果尤为明显。通过精心设计，制造、安装和认真操作等，可 以做到工业放大效应不明显。由于规整填料具有床降低，通量大，分离效率高等优点，在精细 化、香料工业、炼油，什肥、石油化等领域的众多塔器内得到广泛应用。

产品主要结构及特点：

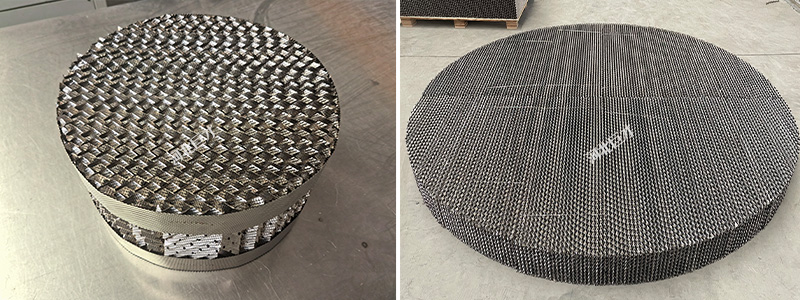

不锈钢孔板波纹规整植料的主要特点是直接将不锈钢金属板经冲切拉成较小尺寸的菱形网孔板，而后经冲压成波纹片，进而组装成填料盘。它综合了金属丝网波纹填料和金属板波纹填料的性能优势，是一种既具有较高效率，又有较低价格的新型填料。

由于比表面积大，它效率较高，规则的菱形网易为液膜覆盖，凹凸不平的表面强化了液膜湍动、混合及表面更新。

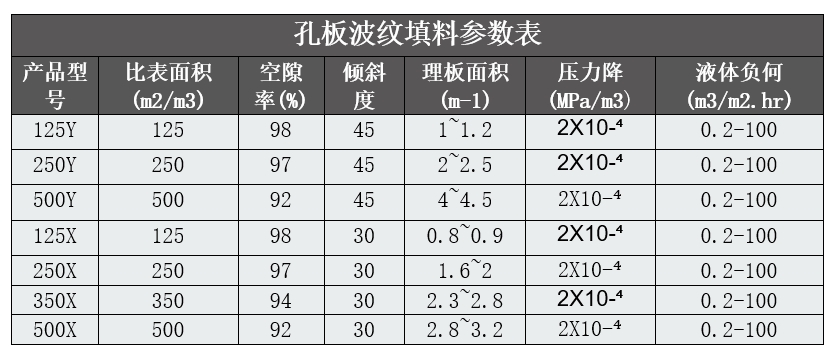

产品规格参数：
