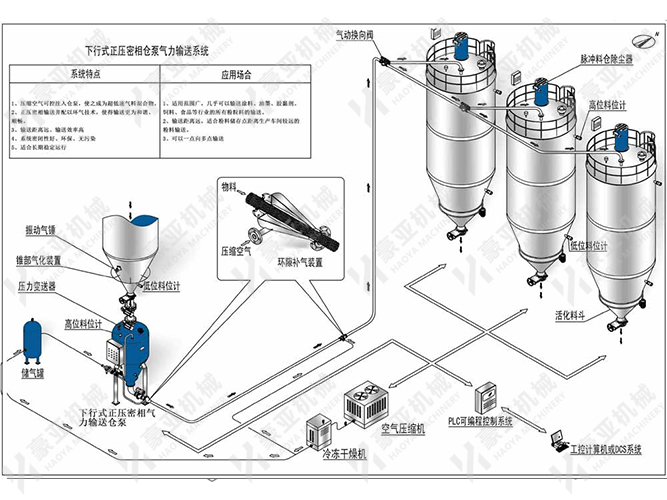

下行式正压密相仓泵气力输送系统

下行式正压密相仓泵气力输送系统以压缩空气为动力源，通过高压气流将物料在管道中以低速、高浓度状态输送。其核心原理包括：

气固两相流形成：物料在发送罐（仓泵）中与压缩空气充分混合，形成团聚状或栓塞状的气固两相流。

压差驱动输送：利用料栓前后的静压差推动物料在管道中移动，流速通常控制在3-8m/s，固气比（料气比）高达20-100，甚至可达300-400。

低速高浓度输送：通过降低流速减少物料破碎和管道磨损，同时提高输送效率，适用于长距离、大容量输送场景。

二、核心部件：仓泵结构与功能解析

下行式正压密相仓泵是系统的核心设备，其设计需满足耐磨、抗疲劳、密封性等要求，关键部件包括：

泵体：

耐磨设计：采用高强度材料（如不锈钢或耐磨合金），承受气流和物料的冲刷磨损。

尺寸定制：根据物料性质（如粒度、密度）和输送量设计泵体形状和尺寸，确保流态化效果。

进料装置：

进料口与进料阀：通过机械或气动方式控制物料进入泵体，阀体采用耐磨、密封性好的材料（如陶瓷或橡胶）。

均匀进料：设计需确保物料均匀进入泵体，避免局部堆积导致堵塞。

流态化装置：

流化盘与流化布：均匀分布压缩空气，使物料悬浮形成流态化状态，降低摩擦力。

喷射管：进一步搅拌物料，确保充分流化，避免死角。

出料装置：

出料口与气动卸料阀：通过气缸驱动阀门开启和关闭，实现物料顺畅流出。

调节功能：适应不同输送距离和输送量，防止堵塞或泄漏。

气室：

压缩空气输入：为仓泵提供输送动力，通过压力调节装置和安全阀确保系统安全运行。

均匀分布：设计需确保压缩空气均匀分布，提高输送效率。

控制系统：

自动化操作：采用PLC控制，实现进料、流化、输送、排气等过程的自动化，减少人工干预。

安全监测：配备料位计、压力传感器等装置，实时监测泵体内物料量和压力状态，确保安全稳定运行。

排气装置：

排气阀：排出仓泵内残余气体，使泵体恢复常压状态，防止气体回流影响下次输送。

三、应用优势：低耗、耐磨的输送方案

低能耗：

采用间歇性脉冲气流，减少持续供气能耗，单位质量物料输送能耗较传统稀相输送降低60%-70%。

低磨损：

物料以料栓形式低速移动，与管壁碰撞频率降低，管道磨损减少50%以上，延长设备寿命。

高浓度输送：

固气比显著提升，输送量增加30%-50%，同时可减小输料管管径，节约管材成本。

适应性强：

适用于松散、易充气的粉粒状物料（如水泥、面粉、砂糖、药物中间体等），在化工、食品、制药、建材等行业广泛应用。

自动化程度高：

控制系统采用PLC集中控制，支持手动、自动或远程计算机控制，实现数据采集和故障诊断。

环保性能优：

密闭输送减少粉尘排放，符合环保要求，尤其适用于对卫生条件要求高的食品、制药行业。
