脉冲料栓密相低速气力输送系统

脉冲料栓密相低速气力输送系统基于密相气力输送技术，通过脉冲气流将物料切割成不连续的料栓，利用料栓前后的静压差推动物料在管道内低速移动。输送过程中，物料与气体呈“一段物料、一段空气”的间隔排列，气流速度通常控制在3-8m/s，输送压力为0.15-0.3MPa，固气比（料气比）高达20-100，甚至可达300-400。

核心优势

低能耗：采用间歇性脉冲气流，减少持续供气能耗，单位质量物料输送能耗较传统稀相输送降低60%-70%。

低磨损：物料以料栓形式低速移动，与管壁碰撞频率降低，管道磨损减少50%以上，延长设备寿命。

高浓度输送：固气比显著提升，输送量增加30%-50%，同时可减小输料管管径，节约管材成本。

适应性强：适用于松散、易充气的粉粒状物料（如水泥、面粉、砂糖、药物中间体等），在化工、食品、制药、建材等行业广泛应用。

系统组成与关键部件

系统组成

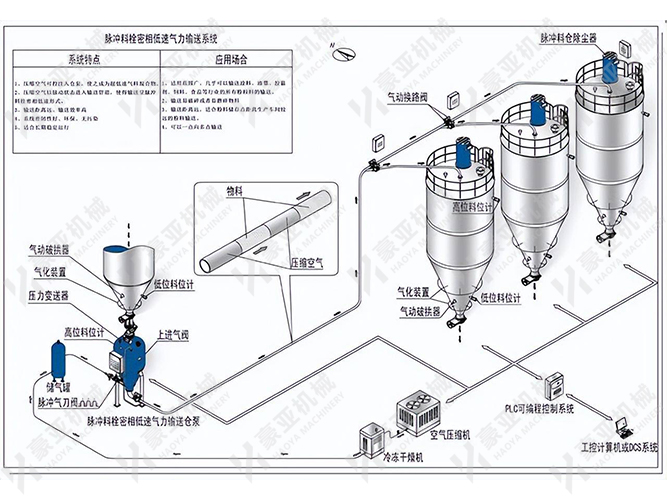

主要包括供气系统（空压机、脉冲发生器）、发送罐（压力容器）、输送管道、分离器、卸料器、除尘过滤装置及PLC控制系统。

供气系统：提供高压脉冲气流，驱动料栓形成与移动。

发送罐：作为给粉装置，通过加压与流化将物料均匀送入输送管道。

分离器与除尘装置：实现气固分离，确保物料纯净度并减少粉尘排放。

PLC控制系统：自动化调节脉冲频率、气流压力等参数，保障系统稳定运行。

关键部件

脉冲发生器（气刀）：精准控制脉冲气流频率与强度，优化料栓形成与输送效率。

圆顶阀：采用实心密封圈与喷气吹扫装置，解决传统可膨胀密封圈易磨损问题，使用寿命延长3倍以上。

螺旋状耐高压软管：用于连接转动部件（如球顶阀），避免弯折破裂，确保气密性。
