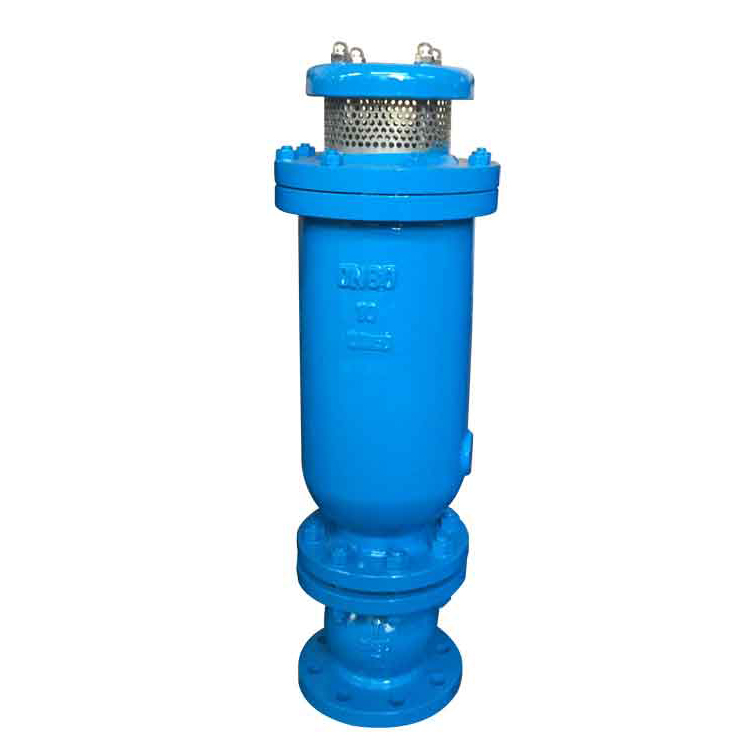

污水复合式排气阀（SCAR复合式排气阀）是用于污水管道工程的排气设备，主要安装在泵出口、配水管线或管道局部高点，用于排除管内集结气体防止气阻，避免管道振动破裂]。该阀分为SCAR型、SCARX型等型号，适用介质包括清水、污水及含泥沙水体，应用场景涵盖城市污水处理厂、工业污水处理厂等领域。 阀体呈圆桶状，采用HT200铸铁材质，内部配置304不锈钢浮球、杠杆机构及丁晴橡胶密封组件。其工作过程分三个阶段：注水时阀瓣开启大量排气；水位上升后浮球关闭主排气口；正常输水时微量气体通过小孔排出，管道负压时吸入空气保护管线。关键参数包括公称压力1.0MPa，适用温度0-80℃，法兰连接规格覆盖DN50-DN200。改进型通过杠杆机构定位浮球防止污物缠绕，配套检修阀门确保维护便利。
工作原理
当管内开始注水时，阀瓣处于开启的位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气。当管内水正常输送时，如有少量空气聚集在阀内到相当的程度，阀内水位下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇产生负压，此时塞头迅速开启，吸入空气，确保管线安全。
注：排气阀在使用过程中压力不能低于0.02Mpa，如低于0.02Mpa，排气阀容易出现漏水。必须配一只阀门作为检修用。
主要技术参数
1.公称压力：1.0Mpa
2.公称通径：DN25～200mm为法兰连接
3.适用介质：水、污水
4.适用温度：0～80℃
5.法兰标准：GB/T 17241.6
6.试验标准：GB/T 13927
7.阀体：HT200
8.浮球与活瓣：304不锈钢
9.密封材料：丁晴橡胶
