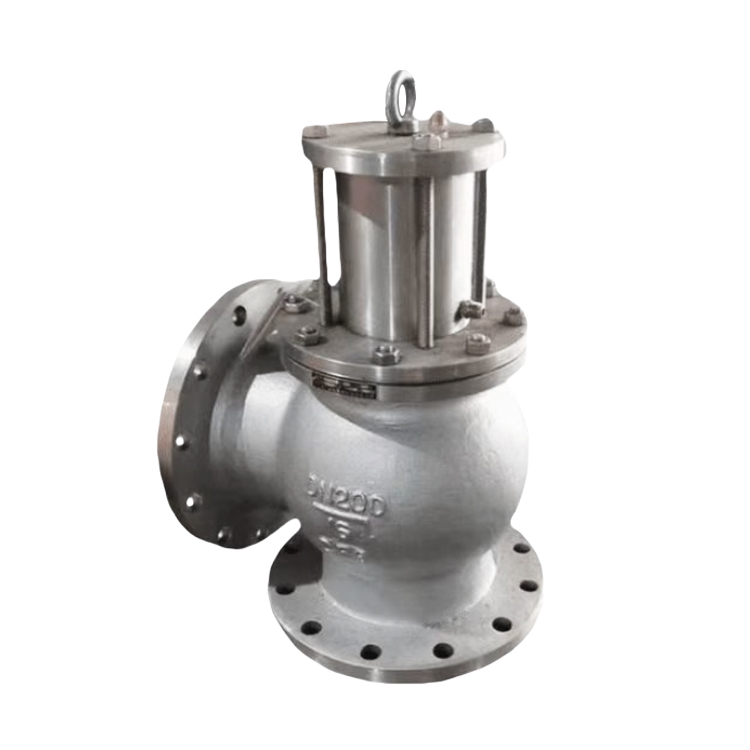

J744X 气动角式排泥阀属于角型截断类阀门，采用气动执行机构驱动，主要用于水处理厂沉淀池底部外侧壁排除泥砂、污泥及废水。其核心结构包括液压缸、角式截止阀和二位四通换向阀，通过气动源控制阀板升降实现流体通断。
核心参数
公称压力：0.6-4.0MPa（不同型号有所差异）
介质温度：≤80℃
工作水深：≤10米
驱动方式：气动或液压驱动
结构特点
密封设计：采用L型吸水革皮碗密封件，密封性能稳定且寿命长（可达2年以上）
启闭速度：快3秒全开，全开时间不超过15秒
控制方式：支持远程电磁控制或手动操作，可同时操控4-12台设备
适用场景
适用于自来水厂、污水处理厂沉淀池的泥沙排放
也可用于水、气、油等工业管道的截流控制
安装要点
阀体箭头方向需与介质流向一致
水平安装时阀盖朝上，垂直安装时阀杆朝外
需配套过滤器以满足排污要求
