产品简介

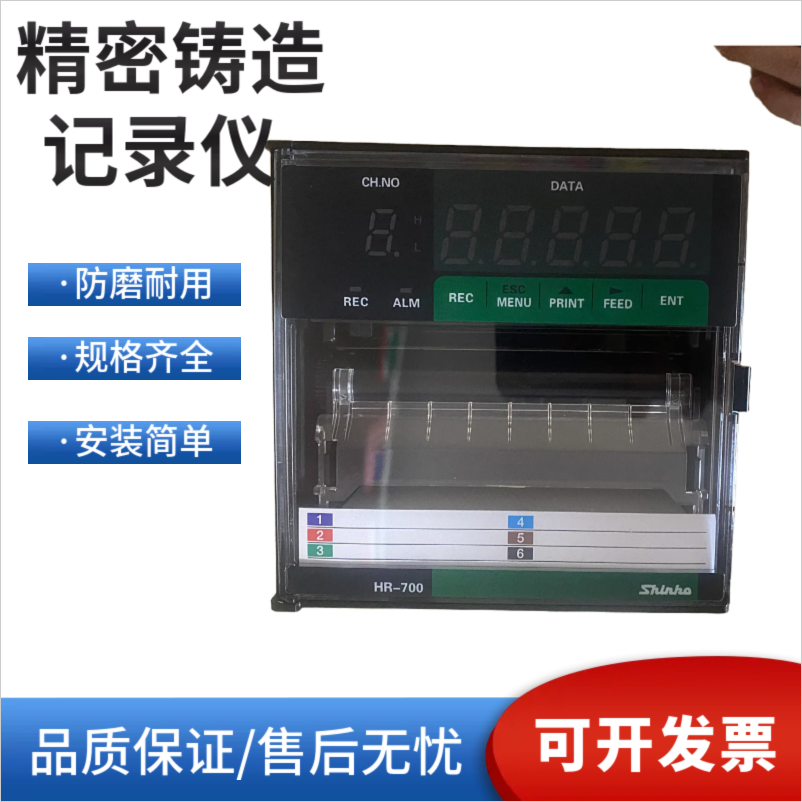

日本神港 SHINKO HR706 是 HR700 系列6 通道混合式打点有纸记录仪，采用数字测量 + 纸质打点记录混合结构，专门用于热处理炉温度、碳势等工艺参数连续记录，满足 Nadcap、AMS2750 热处理工艺纸质溯源要求。可接入热电偶、铂电阻、4~20mA 信号，同步采集炉膛温度、氧探头碳势等数据，在记录纸上打点绘制工艺曲线；适配爱协林、易普森密封箱式多用炉，常与神港 BC、欧陆、岛电温控器配套使用，是航空、汽车热处理产线必备工艺记录仪表。

产品特点

1. 6 通道同步采集，多色打点记录 6 路信号同时输入，6 种不同颜色打点区分通道；在记录纸上连续绘制曲线，直观留存升温、保温、降温完整热处理工艺曲线，纸质记录可直接作为工艺原始凭证，满足 AMS2750 航空热处理审核要求。记录速度可调，适配长时间渗碳、退火工艺记录。
2. 信号输入，兼容热处理各类传感器 支持 K/S/B/R/J/T/N 热电偶、Pt100/JPt100 热电阻、直流电压、4~20mA 电流信号；可接入炉温热电偶、氧探头变送信号，同时监测温度与碳势；内置热电偶冷端补偿，测量精度高，数字显示精度 ±0.2%，记录精度 ±0.3%。

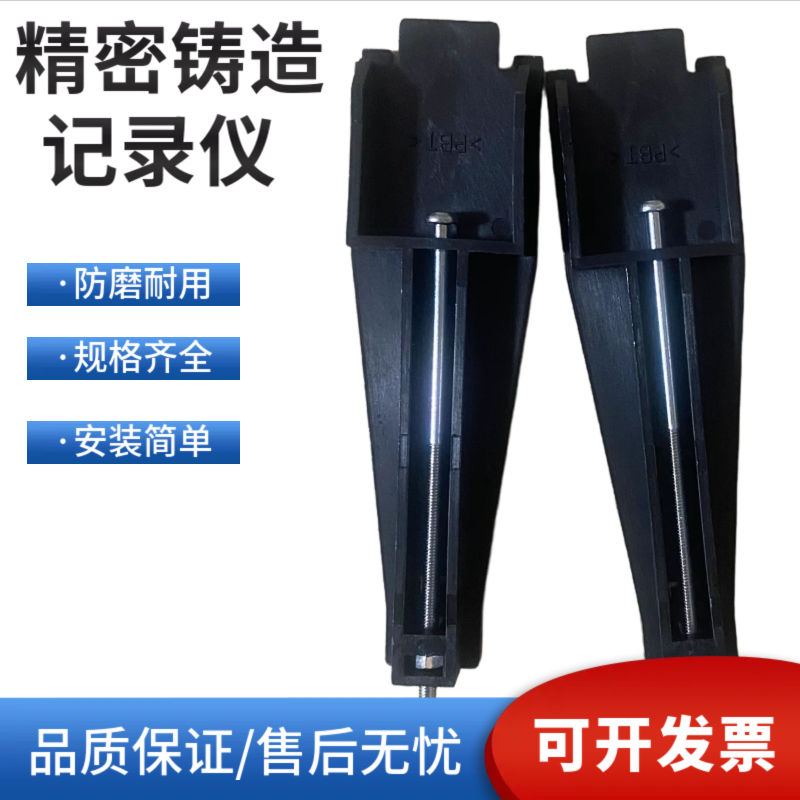

3. LED 大屏数字显示，IP65 前面板防护 18mm 高亮度橙色数码管，远距离清晰读数；前面板 IP65 防尘防滴，适配热处理控制柜粉尘环境；整机尺寸 144×144×150mm，深度短，控制柜安装便捷，重量仅约 1.5kg。5 按键简易操作，参数设置简单。
4. 报警输出与通讯，联动热处理系统 可选 6 路继电器报警输出，可设置上下限、偏差报警，超温、碳势异常时触发报警干接点；标配 RS232，可选 RS485 Modbus 通讯，将采集数据上传上位机，实现纸质 + 电子双重记录，方便工艺追溯归档。
5. 宽电压供电，抗干扰强 供电 AC100~240V 宽电压输入，适应车间电网波动；高共模、常模抗干扰能力，抵御控制柜内 SCR 调整器、大功率加热回路电磁干扰，数据稳定不跳变。

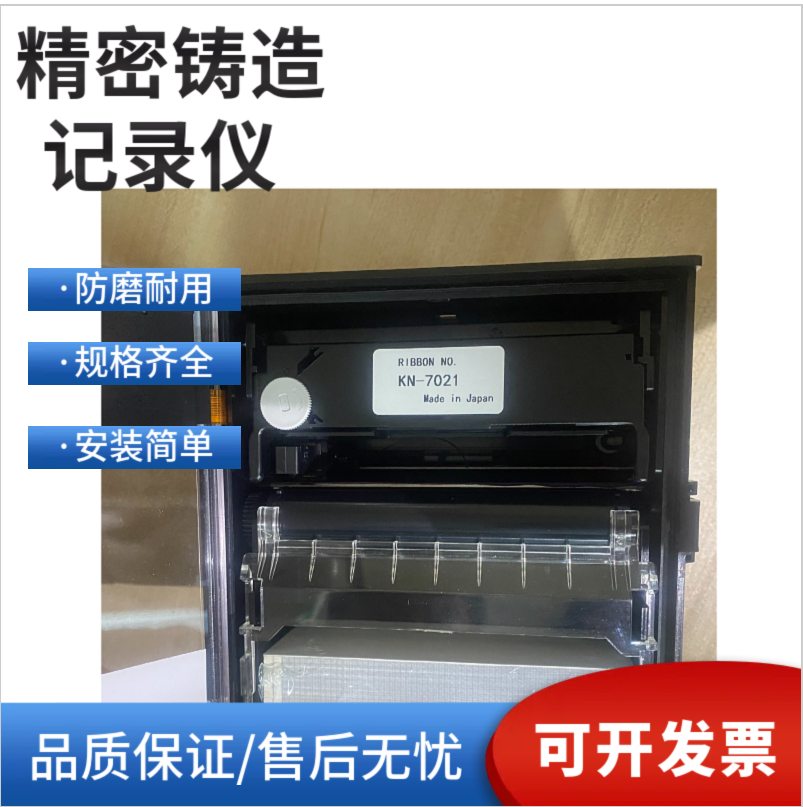

6. 替换维护方便，旧炉改造优选 144×144 标准 DIN 开孔，老款记录仪直接替换无需改柜；记录纸、打点色带备件通用，更换简单，降低设备停机时间。
