• 2U标准机架式机箱，运营级ATCA机箱系统，满足中小规模的监控需求

• 插拔式模块化设计，可根据需求灵活选择机型

• 业务模块支持智能风扇自动调温，确保系统稳定可靠

• 支持HDMI信号输入输出，支持2K/4K的输入/输出板卡

• 支持H.264、H.265编码，默认采用H.265，支持最大16路视频编码能力

• 支持解码H.265、H.264、MJPEG等主流的编码格式

• 单输出口支持1/4/6/8/9/16/25/36画面分割显示，支持MxN任意分割

• 整机最大支持144个解码通道，支持72路1080P@30Hz或144路720P@30Hz同时解码

• 支持对接LED显示系统，视频输出最大的LED带载能力为单口260 W

• 支持3200W鹰眼、鱼眼及常规前端IP摄像头、DVR、NVR、XVR设备的视频流解码，兼容主流第三方厂家安防系统设备

• 支持电视墙预览

• 支持PC客户端、WEB方式访问和操作，浏览器支持chrome 45及以上版本

• 最大支持128个预设场景，用户可以自定义每个场景电视墙布局

• 支持虚拟LED功能，最多添加字幕9个，单墙4个

• 支持ONVIF标准协议接入设备，支持GB28181-2022协议接入设备

机箱基础参数

• 风扇1个

• 整机拼接能力8路

• 电源槽位数1

• 机箱高度2 U

• 主控板槽位数2

• 业务板槽位数6

• 整机解码能力72路1080P30

• 配置主控板数量1

• 配置业务板数量3

• 总线类型网络交换

• 配置电源数量1

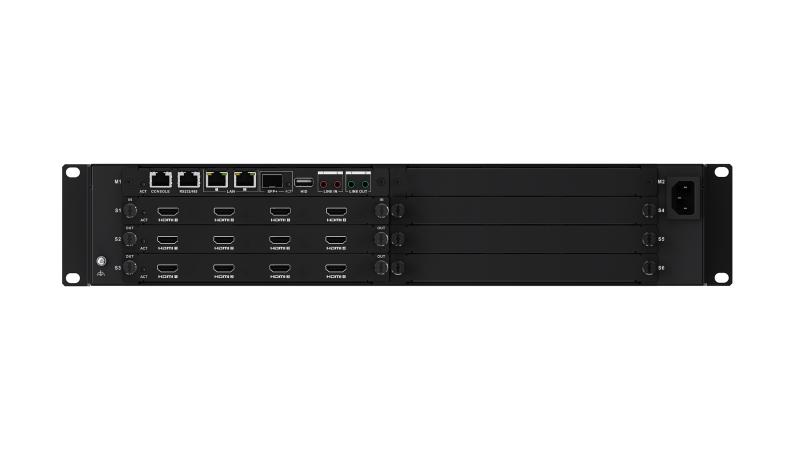

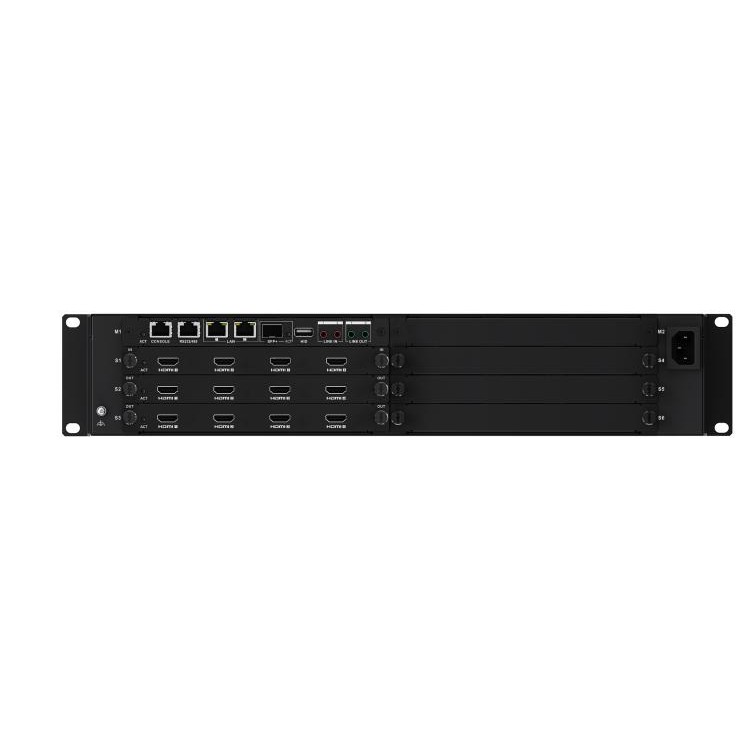

机箱接口参数

• 电口2个，RJ45，1000M以太网口

• USB接口1 × USB 2.0

• 光口1个SFP+，万兆光口

机箱电源参数

• 电源接口1个，100 VAC~ 240 VAC，50/60 Hz

• 整机功耗200 W

电视墙参数

• 预览分辨率CIF(352×288)、QCIF(176×144)、HCIF(704×288)、DCIF(528×384)、FCIF(704×576)

• 字幕数量单墙≤4个

• 输入源复制能力支持

• 电视墙数量8个

• 底图≤4个，单个底图分辨率1280x720~8192x4320，底图格式JGP/JPEG

• 开窗数量144

• 本地源上墙延时90 ms

• 单口画面分割数1/4/6/8/9/16/25/36

• 场景切换延时3 s

• 预览路数2

• 场景数量128

• 单屏图层数36个720P，18个1080P

• 整机图层数144

• 输入图像裁剪支持，上下左右各200个像素点

• 电视墙预监支持

通用参数

• 毛重10.13kg

• 产品尺寸（宽×高×深）442 mm × 88.1 mm × 385 mm

• 净重7.18kg

• 工作湿度10% RH~90% RH，无冷凝

音频输入

• 音频输入接口类型HDMI内嵌

视频输入

• 视频输入分辨率1024×768@60Hz、1280×1024@60Hz、1360×768@60Hz、1440×900@60Hz、1680×1050@60Hz、1280×960@60Hz、1600×1200@60Hz、1280×720P@50Hz、1280×720P@60Hz、1920×1080P@50Hz、1920×1080P@60Hz、1920×1200@60Hz、3840×2160@30Hz（仅奇数口）；
  【支持自定义输入分辨率】（仅奇数口）；
  【支持自定义输入分辨率】
  1、HDMI偶数口，800-4096/600-2160，宽×高≤（1920*1200）-支持30/60Hz；
  2、HDMI奇数口，800-4096/600-2160，（1920*1200）＜宽×高≤（4096*2160）时支持30Hz，宽×高≤（1920*1200）支持30/60Hz
  3、宽高都是4对齐

• 视频输入接口类型HDMI1.4

• 视频输入最大分辨率4K（仅奇数口）

• 视频输入接口数4

视频编码

• 视频编码通道数4

• 视频编码格式支持H.265，H.264，默认H.265

• 视频编码能力支持4路1080P

音频编码

• 音频编码格式G722.1，G711_U，G711_A，AAC

视频输出

• 视频输出分辨率XGA_60 Hz(1024×768@60 Hz)/SXGA_60 Hz(1280×1024@60 Hz)/720P_60 Hz(1280×720@60 Hz)/UXGA_60 Hz(1600×1200@60 Hz)/WSXGA_60 Hz(1680×1050@60 Hz)/WUXGA_60 Hz(1920×1200@60 Hz)/1080P_60 Hz(1920×1080@60 Hz)/4K_30 Hz(3840×2160@30 Hz)

• 视频输出接口类型HDMI1.4

• 视频输出LED带载能力单口带载260W，宽度144～3840，高度144～2160，宽度2对齐，高度2对齐

• 视频输出接口数8

• 视频输出最大分辨率4K

视频解码

• 视频解码格式H264、H265、Smart264、Smart265、HIK264、MPEG2、MPEG4

• 视频解码通道144

• 视频解码能力【H264/H265/Smart264/Smart265格式】
  整机支持4 路3200W/2400W，或8 路1600W/1200W，或16 路800W，或24路600W/500W，或36 路400W，或72 路1080P，或144 路720P/D1 及以下分辨率的30帧画面的同时解码。
  【HIK264】
  整机支持8 路720P@30fps
  【MPEG4】
  整机支持16 路720P@30fps（不支持720P以上分辨率图像解码）
  【MPEG2】
  整机支持8 路720P@30fps（不支持720P以上分辨率图像解码）

音频输出

• 音频输出接口类型HDMI内嵌

音频解码

• 音频解码格式G711-A,G711-U,G722.1,G726-16/U/A,MPEG,AAC-LC
