使用范围

1、1区、2区爆炸性气体环境；20区、21区、22区可燃性粉尘环境。
2、20区、21区、22区可燃性防尘环境。

基本参数

额定电压：380V
额定电流：5A
控制箱的防爆标志为dⅡBT4;
控制箱进线配用电缆大外径为26mm；

产品特点

1、本产品为复合型结构。
2、外壳可根据用户需要有钢板焊接（不锈钢）、SMC工程塑料、铸铝合金等多种选择，结构紧凑，外形美观。
3、内装防爆元件引进德国生产技术，外形美观精致，经久耐用。
4、开关、按钮、电流表、指示灯等防爆元件组合多种功能，可由用户选择。
5、钢管或电缆布线。
6、符合GB3836-2000、IEC60079、GB12476.1-2000、IEC61241标准要求。

主要结构

控制箱外壳采用ZL102铸铝合金制成隔爆型主腔及接线腔，主腔内装有按钮、信号灯等元件，通过操作机构及外壳手柄进行操作，且有指示灯显示，接线腔内有与主腔相贯通的接线端子，并有电缆引入装置，设有内外接地螺钉。

使用与维修

1将控制箱安装固定好，将进出线腔盖打开，把电缆通过引入装置接至接线端子上，接好内外接地线，检查无误后合上盖，用紧固件紧固，并把压紧螺母旋紧使电缆密封，完毕后即可使用。
2控制箱不得随意拆卸，维修进先断开电源后，才能开盖维修，维修时不得损坏隔爆面，维修后隔爆接合面涂204-1防锈油，并将盖合好，用螺栓紧固后才能使用。

  一用一备防爆控制箱

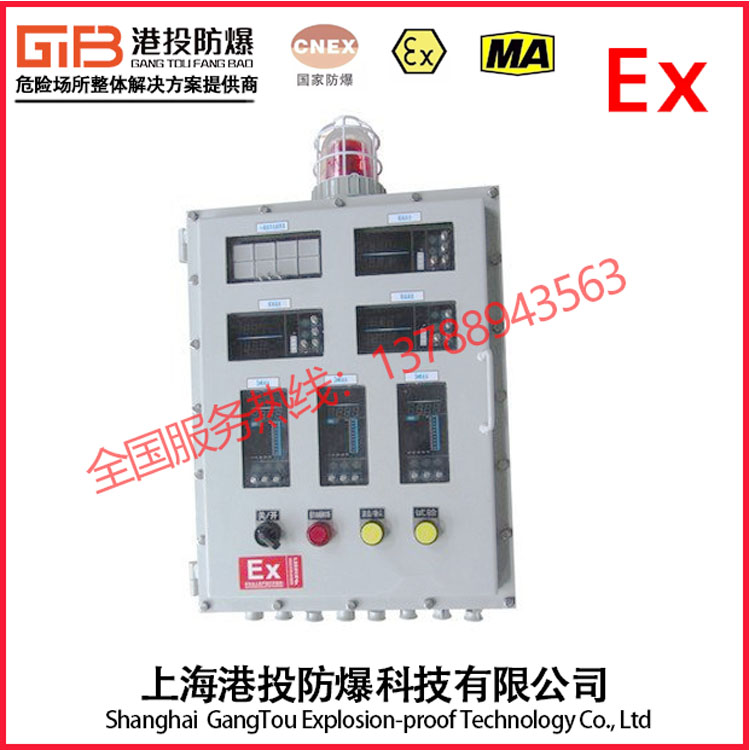

防爆电气控制柜：

1）不同尺寸的壳体，可以满足不同客户的定制化设计及要求，提供完整的解决方案。

2）多种认证的隔爆型，正压型控制柜，满足不同客户的要求。

3）控制柜可安装的电气元件多种多样：按钮，指示灯，电表，控制开关，断路器，接触器，继电器，测量仪表，PLC以及其他各种电气元件。

4）壳体材料有铝合金，钢板焊接，和不锈钢材料。

Exd系列防爆电气控制柜适用于爆炸性气体环境1区，2区场所。

防爆电气控制柜可以适用于IIB，IIC类爆炸性气体环境和适T1-T4（T6）组环境温度组别。

广泛应用于炼油工程,化工厂，海洋石油钻井平台，石油开采，油轮等易燃易爆气体环境

我公司可以依据用户需求，提供防爆电气控制柜图设计，防爆电气控制柜的选型。
