概述

蝶型阀是⼀种卫⽣型开/关阀门，可⽤于智控系统或⼿动操作。由于开口面积大，流体阻力小，对中低粘度性的产品有⽐较柔和的处理。该阀⽤于⻝品、乳制品以及⽣物制药等⼯业的流体产品应⽤。

产品分类

1、从驱动⽅式上分3种分别是气动、⼿动拉杆、⼿动握把。

2、从接口连接⽅式分4种分别是焊接式、卡接式、螺纹式、法兰式。

工作原理

蝶型阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的⼀种阀门，蝶板安装在 蝶阀阀体内，圆形蝶板绕轴线旋转，⻆度为0~90°之间。当旋转⾄90°时，阀门则为全开状态。

当阀芯与蝶阀的密封圈接触时，执⾏器的扭矩会增大。控制⽅式分为⼿动操作和气动控制。

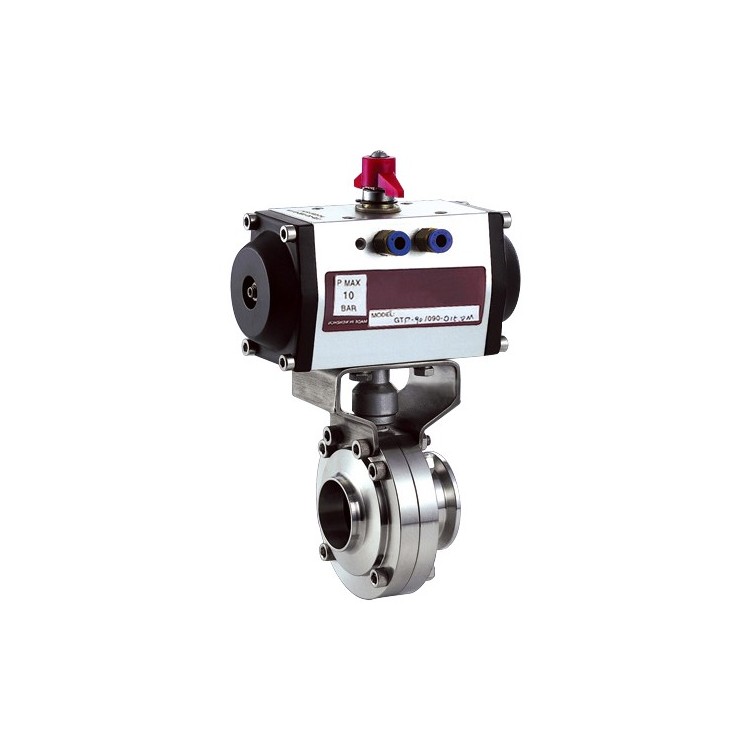

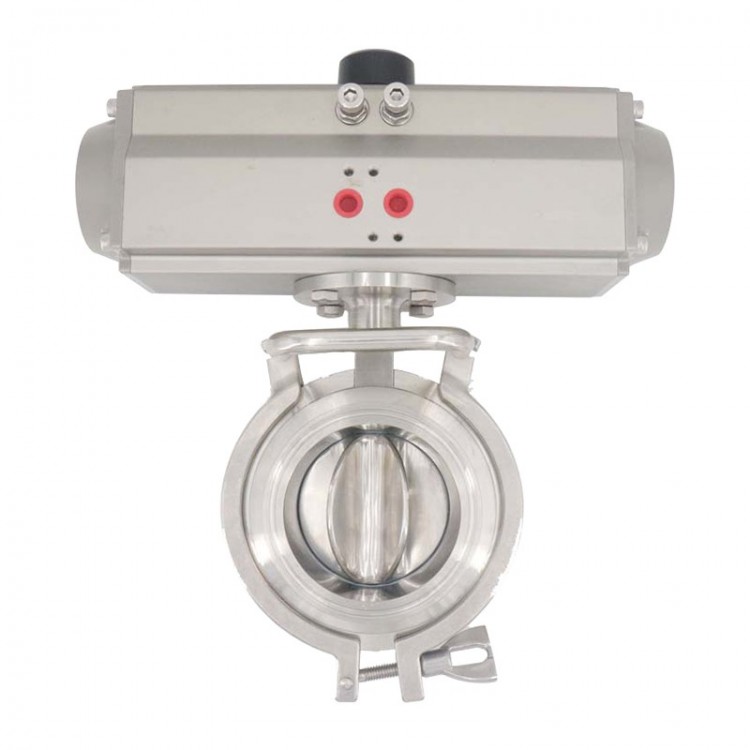

气动蝶阀有三种标准

状态：常开(NO)，常闭(NC)，气/气(D/A）。

蝶阀特点

• 寿命⻓、免维修的气动式驱动装置。

• 阀体和蝶板采⽤316L或304L不锈钢锻造。

• 特殊的密封圈设计，流体⽆残留，并获得欧洲 EHEDG卫⽣设计认证。

• 产品稳定性及安全性获得欧洲CE及中国TS认证。

• 超过10万次以上的安全测试。

• 蝶阀的驱动⽅式可根据客⼾要求选择：⼿动⼿柄、气动或电动执⾏器。

• 根据客⼾要求装置反馈信号、0-100%智能限位调节。

• 密封阀座两侧增加凸台，本体相应位置开槽，侧⾯位置做防吸出刻线。

• 锻造柄蝶，加厚，强度更⾼。

技术参数

蝶阀最⼩扭矩范围(kgf.m)

快装、焊接、螺纹蝶阀(3A、SMS、ISO、IDF)

快装、焊接、螺纹蝶阀(DIN)
