应⽤

蝶式卫⽣球阀，可⽤于物料输送。该类阀门的应⽤范围包括⻝品、饮料加⼯，以及制药和化学⼯业等领域。

完全贯通的阀门腔设计不会产⽣任何流体阻⼒，因此使得该阀门成为⽤来处理黏性或者颗粒物的流体的选择。

⼯作原理

●该类型阀门既可以通过⼀个电动执⾏器或⼀个气动执⾏器进⾏远程遥控操作，也可以通过⼀个⼿柄进⾏操控。

●电动执⾏器或气动执⾏器是将⼀个活塞的轴向运动转换为阀门轴的90°旋转，实现开启或关闭，实现对管道流体的控制和开/关任务。气动执⾏器装置有三种标准：常开（NO）型，常闭（NC）型，气/气（A/A）型。

●鸭嘴式⼿动操作⽤的多位⼿柄可通过15°位置的调节将阀门机械式锁定在其开启或关闭的12位⼦上，达到控制介质流量的⽬的。

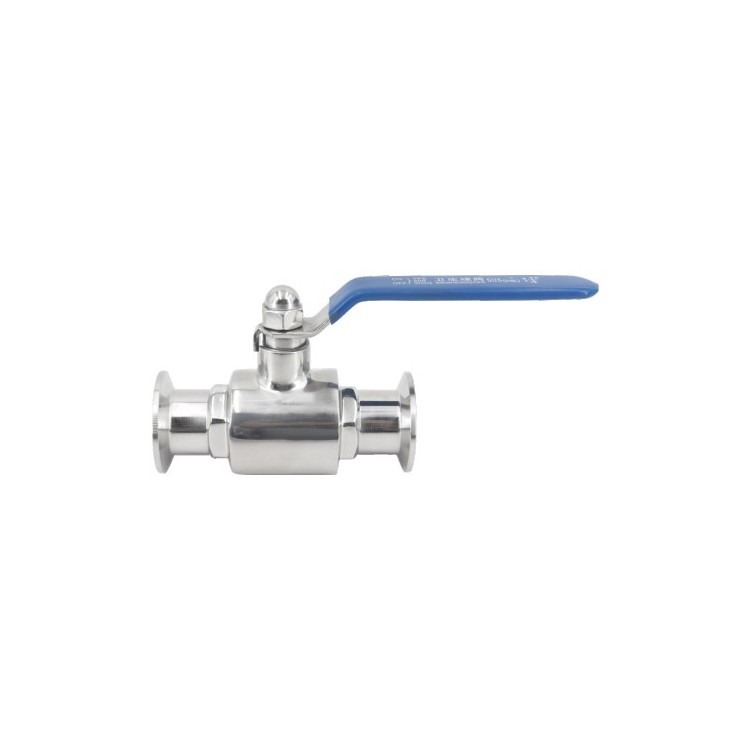

●拉杆式⼿动操作⽤⼿柄通过4个多功能定位，将阀门机械式锁定在其开启或关闭的4个位⼦上，也达到控制介质流量⽬的。

材料

● 产品过流钢制部件：304/316L
● 其他钢质部件：304
● 过流部件表⾯粗糙度：Ra≤0.8
● 外表⾯粗糙度：Ra≤1.6
● 气动头外表⾯粗糙度：亚光
● 接触输送物料的密封件：PTFE，EPDM
● 其他密封件：PTFE，NBR

操作扭距
