工作原理

DDZ- -30/80、 100、 120、 140

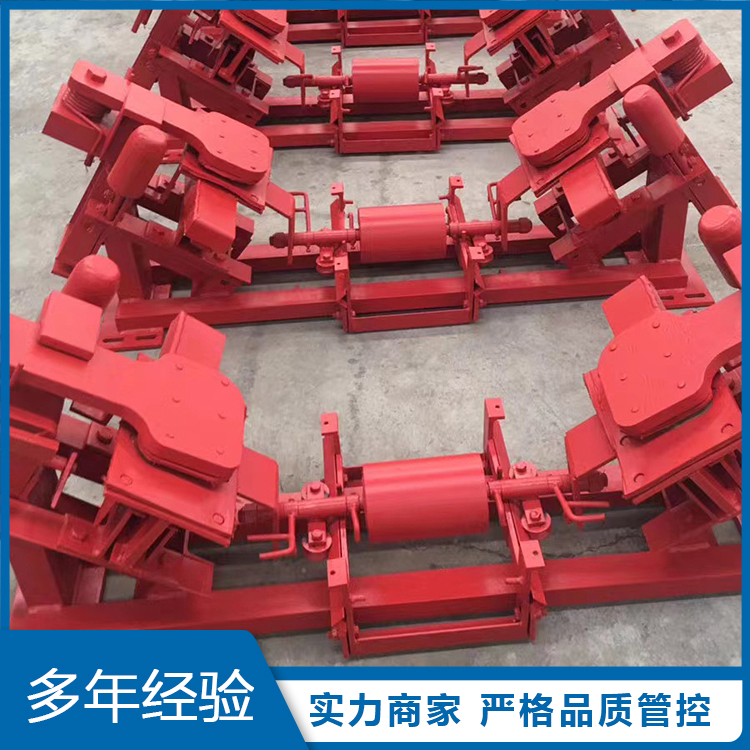

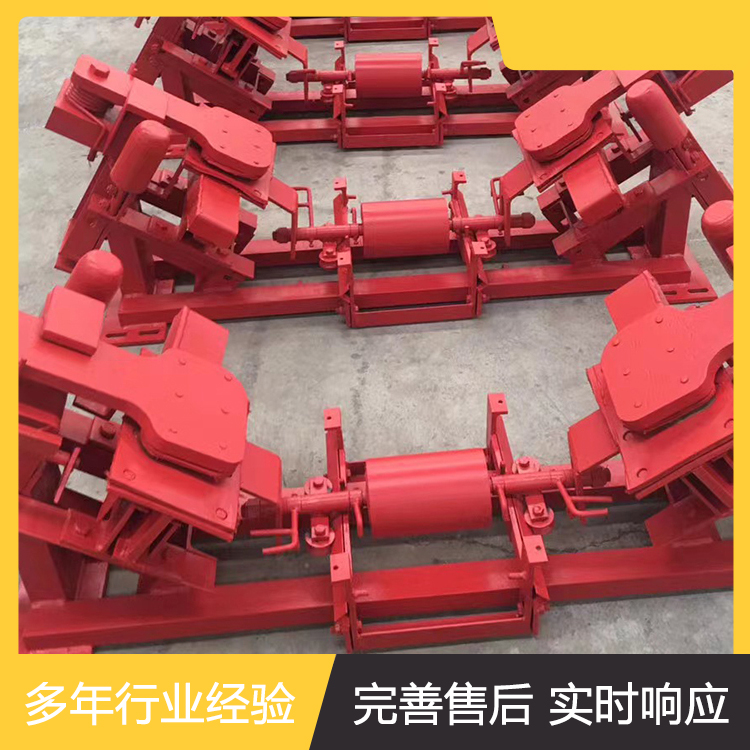

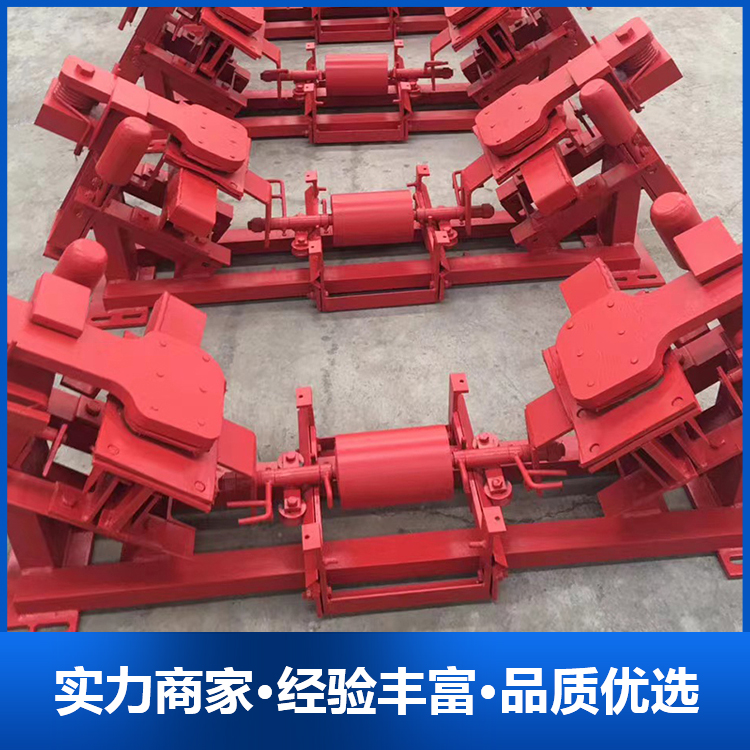

DDZ- -38/180. 140. 160. 200型带式输送机用断带抓捕器沿带式输送机多处安装，当皮带正常运行时，中部的单向辊轮随皮带转动，左右两楔形闸块处于皮带下方且与皮带不接触，上闸块调整到皮带两侧，且与皮带纵向平行。

当发生断带时，触动装置使上闸块快速转动到皮带上方，同时带动楔形闸块继续沿楔形槽运动，将下滑的皮带夹持制动在上闸块与楔形闸块之间，阻止断带下滑。

性能特点

1.正常运行时，上闸块及楔形闸块与皮带不接触，并且上闸块旋转至皮带两侧，可避免阻碍煤炭运输.

2.制动皮带时，以皮带的下滑力作为驱动力，使楔形闸块自锁，将下滑皮带制动，无需外动力。

3.制动时，皮带被夹持在上闸块和楔形闸块之间，闸块与皮带为面接触，制动面积大，对皮带损伤小。

4.可以根据运载量，调整上闸块调整螺栓，设定上闸块伸入皮带的深度。

5.采用整体式的安装支架，其强度比一般分体式支架大大增加，安装方便。

技术特征

1.单侧制动宽度(可调) : 100-150mm

2.额定制动力: 38KN/套

3.破坏载荷: 50KN/套

产品使用范围

1.带宽为500- -2000mm的带式输送机

2.刚性架式和吊挂式输送机

3.皮带输送机的倾角: a≥6

4.槽形托辊槽角:适用于各种槽角
