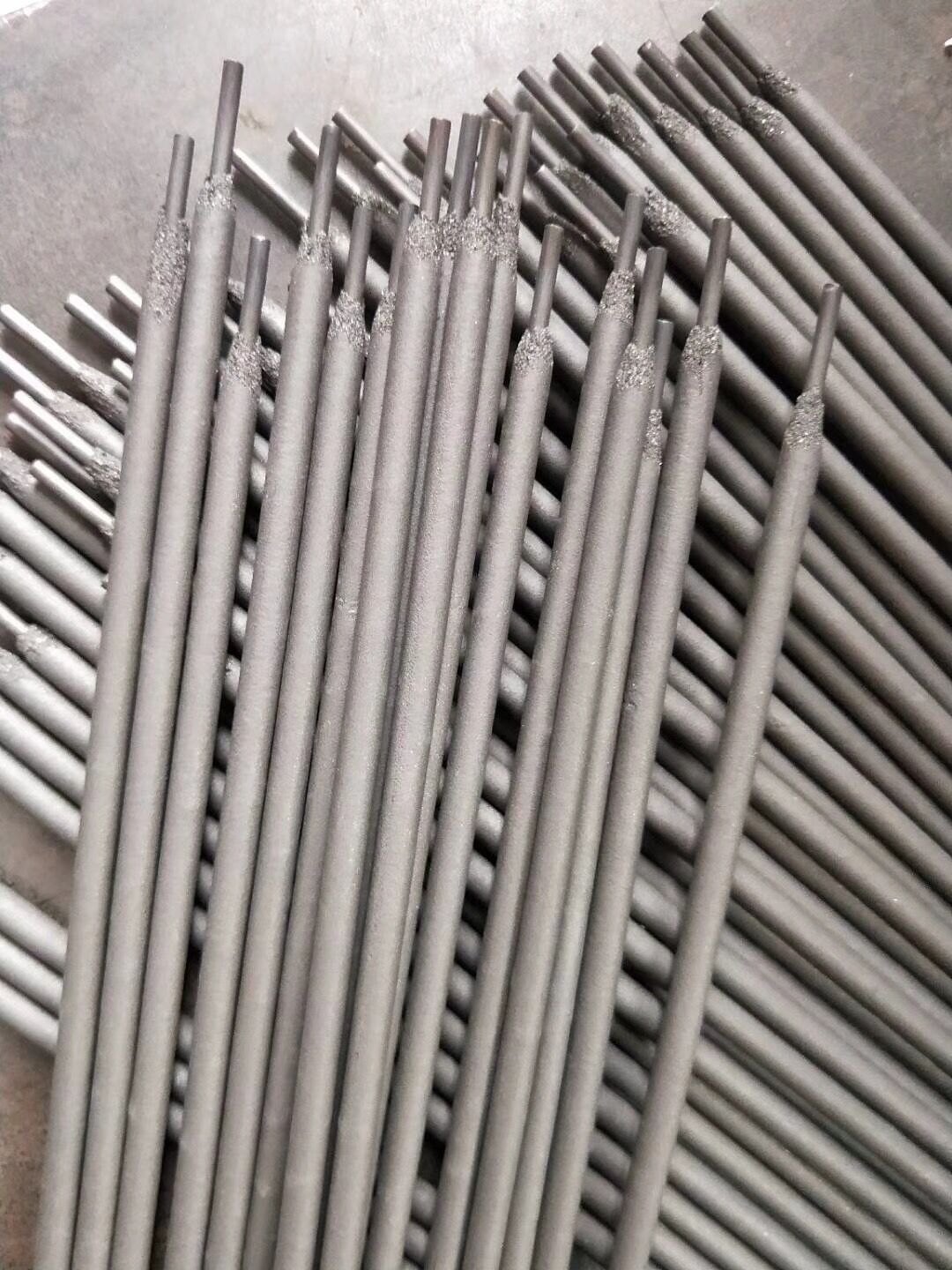

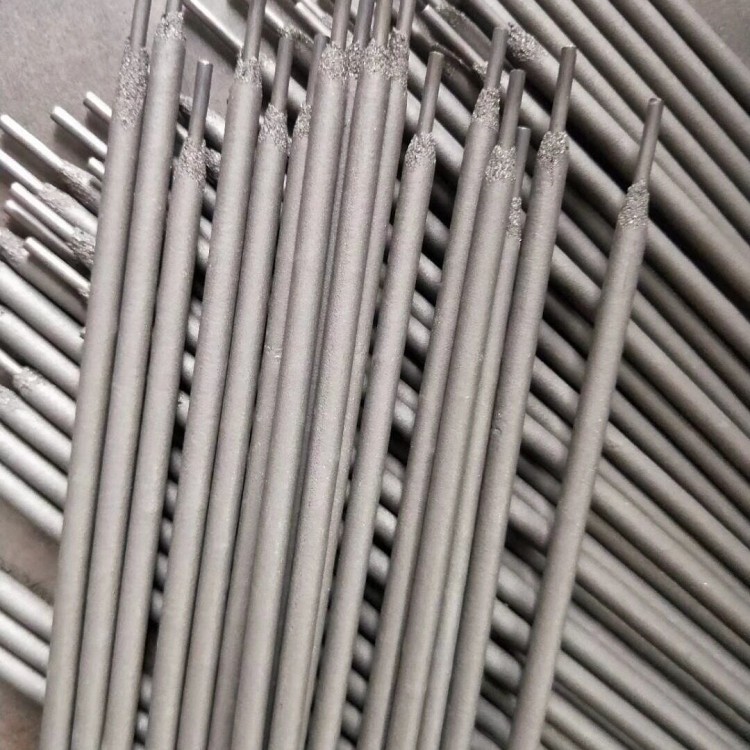

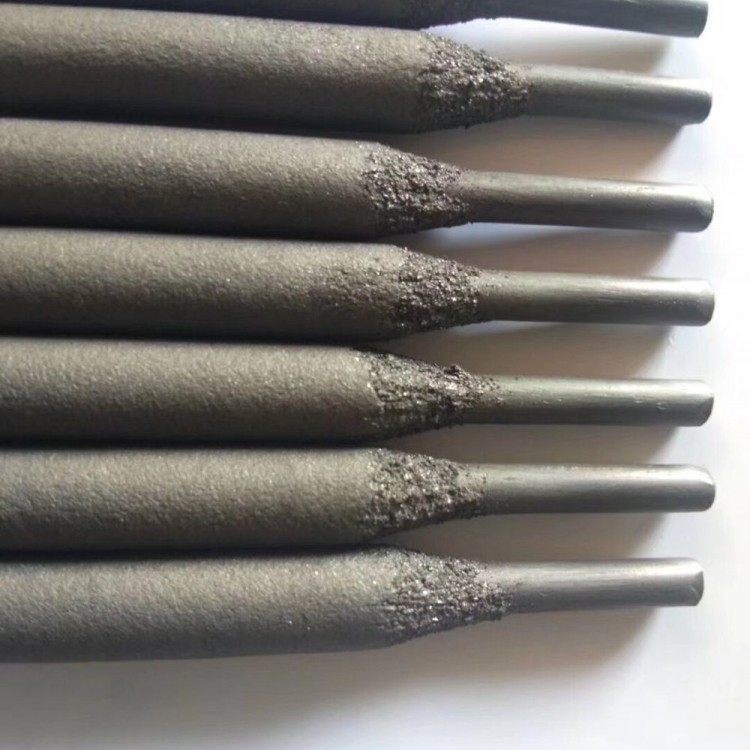

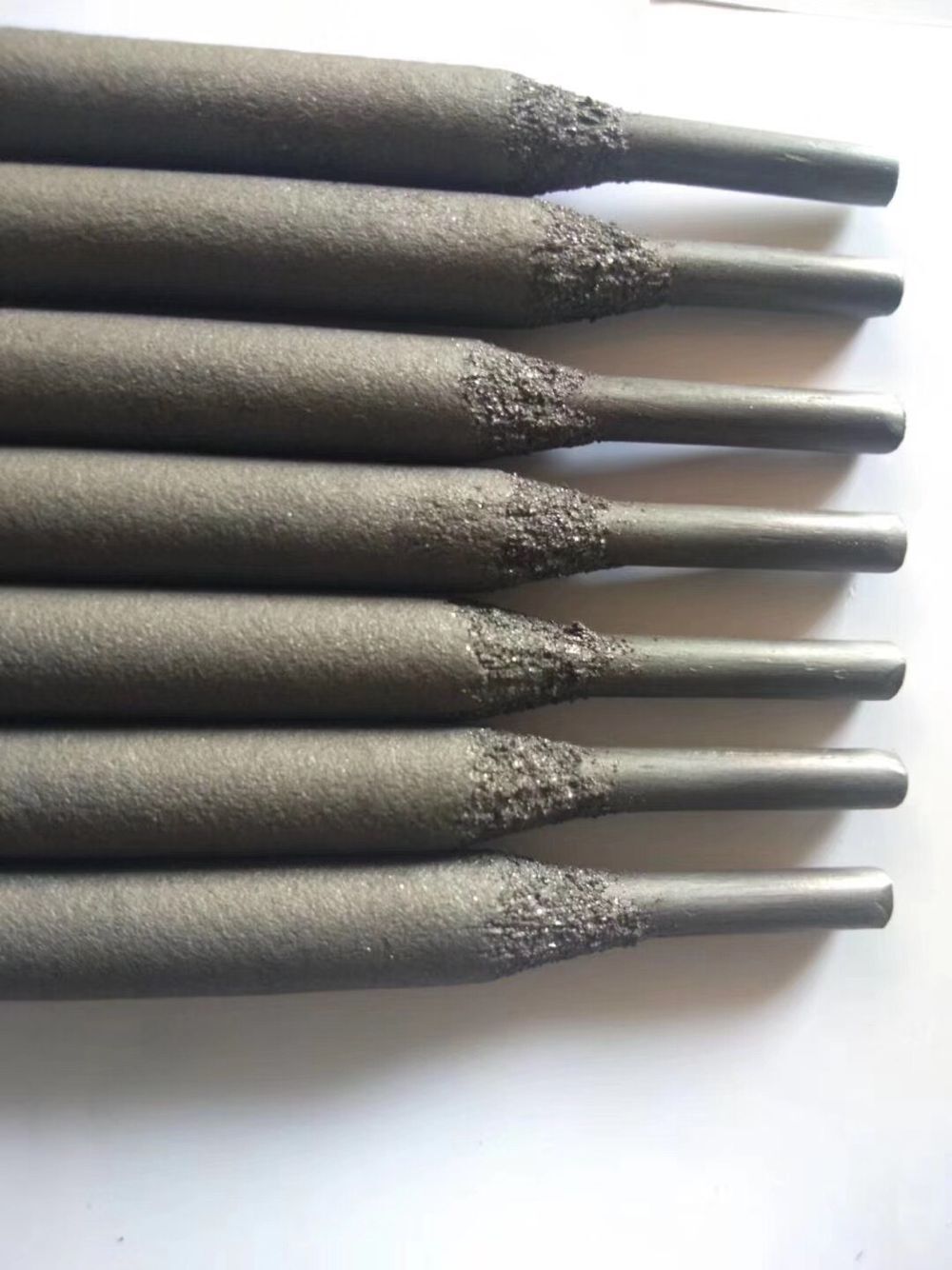

94S耐磨合金堆焊焊条

　　1、说明:94s耐磨堆焊焊条是石墨无渣焊条，焊后基本无渣，因此焊后无须清渣可连续堆焊．可显著提高生产效率、节约焊条。交直流两用，工艺性良好。

　该焊条为Cr20Si4Mo3B3Ni合金系统，具有非常高的耐低应力磨粒磨损性能，经试验耐磨性能是16Mn钢的8～10倍。只适用单层堆焊，堆焊金属硬度(焊后空冷)：HRC≥66-70。

　主要用于低应力剧烈磨粒磨损工件的堆焊。　94s高合金耐磨焊条基本信息

如：　1、电厂用的煤粉机、钢铁厂用的排尘风机等各种风机叶片的堆焊， 鼓风机厂在风机制造中，叶片的堆焊大多采用94s焊条。电厂、钢铁厂的风机修复也大多采用94s焊条。可使风机的使用寿命提高8～10倍。

　2、电厂、冶炼、水泥厂等粉碎煤用的锤击式磨煤机锤头，风扇式磨烟机冲击板等的堆焊。

　　3、制糖厂的甘蔗粉碎机绞刀、轧辊的堆焊。

　　4、制砖厂的制砖机绞龙、煤矿粉碎机锤头、和泥板的堆焊。

　　2、堆焊层金属化学成份（%）

　　C       Cr     Mo   W     B     Ni   Si  其它

1.2-1.5      18-25  4-5   11-12   4-5   3-5  2-3  ≤2.00
