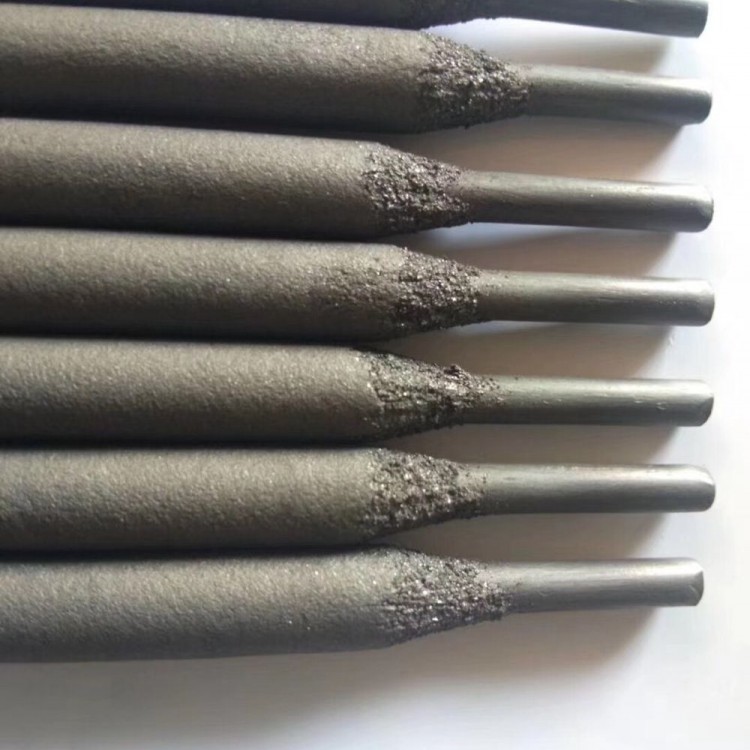

EDCoCr-A-03耐磨堆焊焊条。堆焊硬度HRC：≥40  6号钴基焊条

购买时说明规格2.5/3.2/4.0/5.0mm
说明：钴铬钨合金焊芯的钴基堆焊焊条，采用直流反接，堆焊金属在650℃工作仍能保持良好的耐磨性和耐腐蚀性。
用途：用于在650℃左右工作仍能保持良好的耐磨性和耐腐蚀性的场合，或承受冲击和冷热交错的部位，如堆焊高温高压阀门及热剪刀刃等。
D802钴基焊条熔敷金属化学成分/%
C           Si   Mn  Cr      Fe   W  其他

 0.7-1.44  ≤2    ≤2  25-32  ≤4   3-6  ≤4 余量为Co堆焊硬度HRC：≥40

注意事项:
1、焊前焊条须经200℃左右烘1小时以上再行施焊接。
2、焊时尽可能采用短弧，并且焊条与工作保持垂直。
3、根据工作的大小和母材的种类须经300～600℃预热。宜采用小电流短弧焊接。
4、焊后应在600～700℃回火1小时后在缓冷或将工作立即放入干燥和热的沙箱内或草灰中缓冷，以避免裂纹。
5、堆焊层须经粗磨，如发现缺陷时，按上述步骤进行焊补
