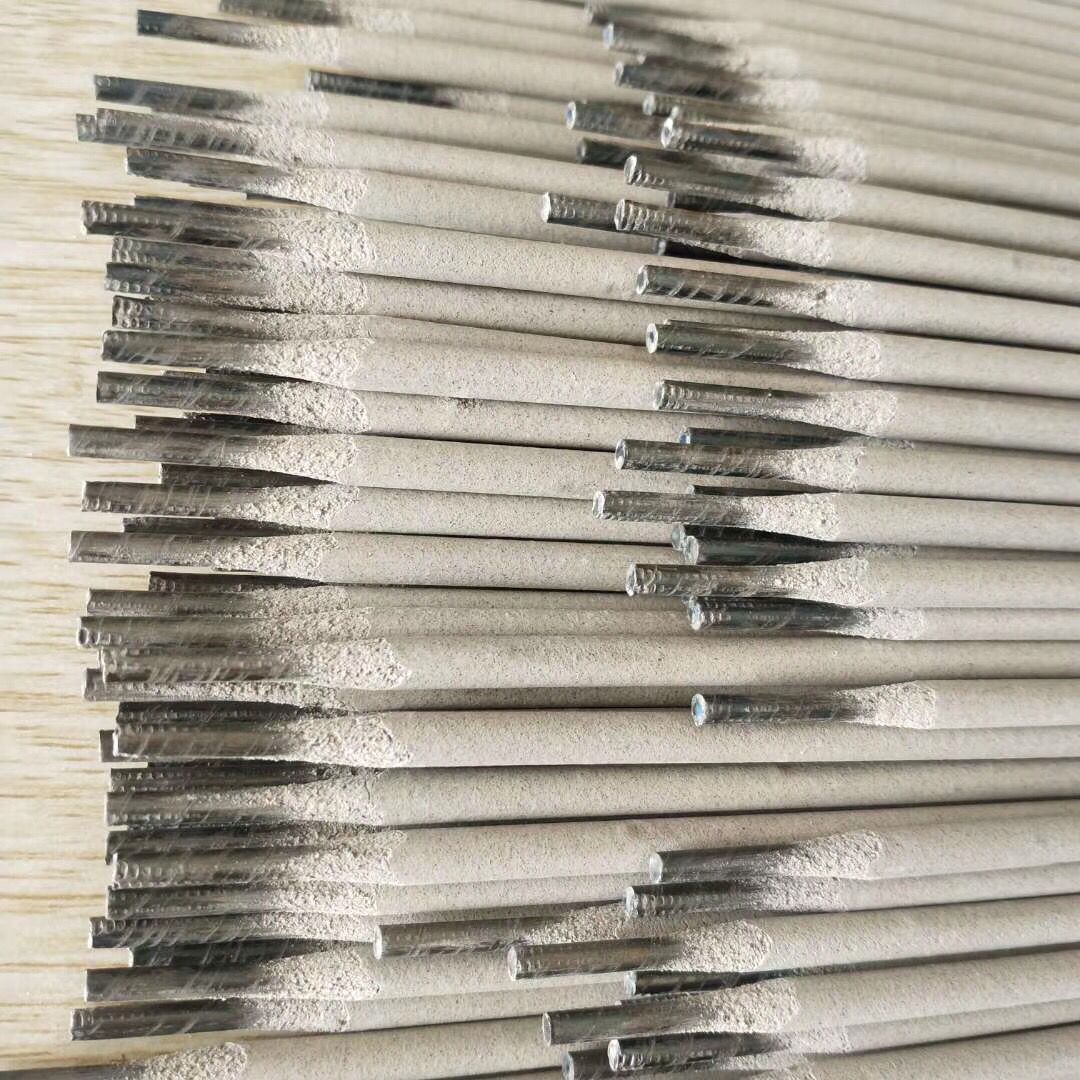

SG2144铸铁通用电焊条
Z208铸铁焊条
符合：GB EZC相当：AWS EC1JIS DFCC1 铸铁焊条 说明：Z208是低碳钢芯，强石墨化型药皮的铸铁焊条。焊缝在缓冷时可变成灰铸铁，但抗裂性能较差。本焊条交直流两用，价格低廉。
用途：用于焊补灰铸铁件的缺陷。
熔敷金属化学成分：（％）
C | Si | Mn | S | P | Fe |
2.00~4.00 | 2.5~6.5 | ≤0.75 | ≤0.10 | ≤0.15 | 余量 |
参考电流：
焊条直径（mm） | 3.2 | 4.0 | 5.0 |
焊接电流（A） | 90~120 | 150~180 | 190~220 |
注意事项：
1、小型薄壁铸件刚度不大部位的缺陷，可以不预热焊补，而一般焊件需预热至400℃左右，焊后保温缓冷，则焊补处有可能进行切削加工。
2、对于承受应力及冲击等重要铸件结构，不宜采用本焊条。
3、施焊前应将焊条在150℃左右烘焙1小时。
Z122Fe铸铁焊条
型号GB/T：EZFe-2
说明：低碳钢芯铁粉钛钙型冷焊铸铁焊条，由于加入大量铁粉并通过药皮向焊缝过渡，从而稀释铸铁中的碳，焊缝与铸铁熔合牢固，但熔合区硬度高，具有良好抗裂，工艺性好，操作方便，电弧稳定飞溅小，脱渣容易，焊缝成形美观，交、直流两用。
用途：用于各种灰口铸铁件非加工面的焊补。
Z208DF铸铁焊条
型号GB/T：EZC说明：钢芯铸铁冷焊焊条，具有强石墨化和铁素体化能力，冷焊接头有优良的抗裂和切削加工 、直流两用。
用途：用于冷焊、半热焊或热焊灰口铸件的各类缺陷，适用于焊补灰口铸铁的加工面和非加工面。
熔敷金属化学成份/%
C 3.5-4 Si 3.5-4 Mn 0.4-0.75 Fe余 Ni≤1
冀公网安备13010402003046号
