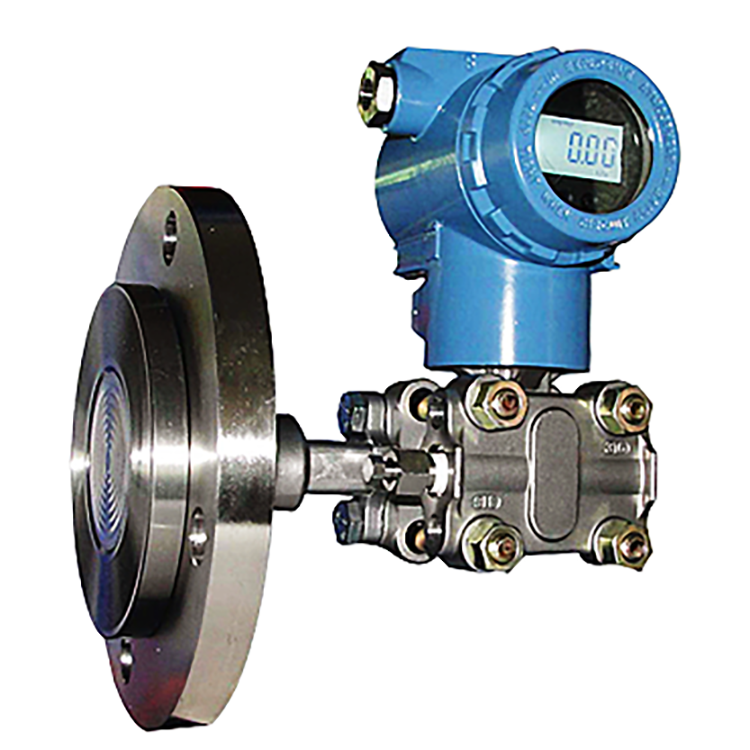

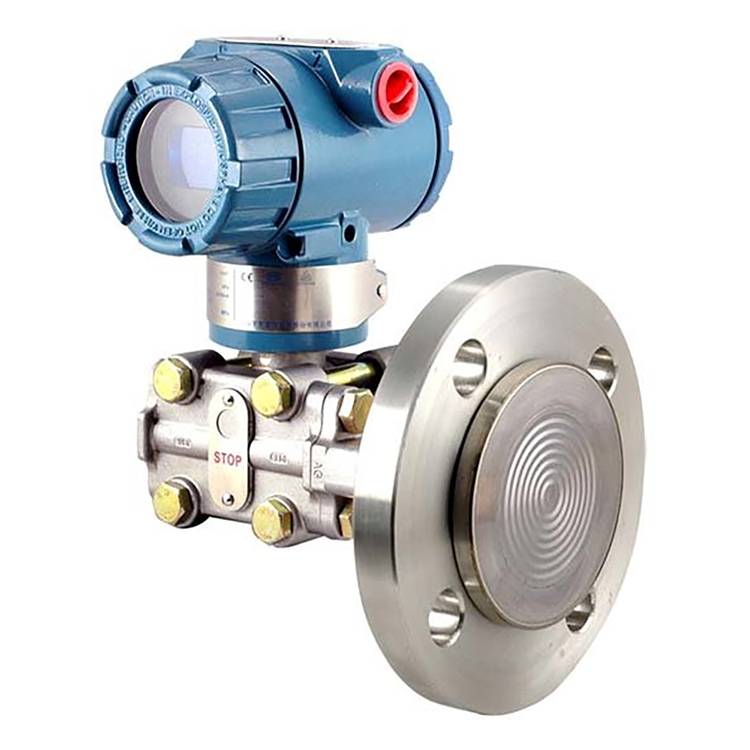

法兰式差压液位变送器

JAF-L100<span font-size:14px"="" style="box-sizing: border-box; transition: none 0.4s linear; margin: 0px; padding: 0px; border: 0px; outline: 0px; font-family: inherit; font-size: inherit; line-height: inherit; color: inherit; vertical-align: baseline;">法兰式液位变送器

        型号：JAF-L100

        输出信号：4-20mA

        防爆等级：EXdIIBT6

        1、概述

    AF-L100法兰式液位变送器被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两侧隔离膜片上，通过隔离片和元

件内的填充液传送到测量膜片两侧。法兰式液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时，致

使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。压力变送器

和绝对压力变送器的工作原理和差压变送器相同，所不同的是低压室压力是大气压或真空。A/D转换器将解调器的电流转换成数字信号，

其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外，它进行传感器线性化。重置测量范围。工程单位换算、阻尼、

开方，传感器微调等运算，以及诊断和数字通信。本微处理器中有16字节程序的RAM，并有三个16位计数器，其中之一执行A /D转换。

D/A转换器把微处理器来的并经校正过的数字信号微调数据，这些数据可用变送器软件修改。数据贮存在EEPROM内，即使断电也保存

完整。数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在

4-20mA信号的数字信号，并通过回路传送所需信息。通信的类型为移频键控FSK技术并依据BeII202标准。

2、技术参数

    ●超级的测量性能，用于压力、差压、液位、流量测量

    ●数字精度:+(-)0.05%

    ●模拟精度:+(-)0.75%+(-)0.1%F.S

    ●全性能:+(-)0.25F.S

    ●稳定性:0.25% 60个月

    ●量程比:100:1

    ●测量速率:0.2S

    ●小型化(2.4kg)全不锈钢法兰，易于安装

    ●过程连接与其它产品兼容，实现准确测量

    ●采用H合金护套的传感器(专利技术)，实现了优良的冷、热稳定性

    ●采用16位计算机的智能变送器

    ●标准4-20mA，带有基于HART协议的数字信号，远程操控

    ●支持向现场总线与基于现场控制的技术的升级。
