连排扩容器解析

1. 定义与作用
连排扩容器（连续排污扩容器）是锅炉系统中用于处理连续排污水的关键设备，主要作用是通过减压扩容将高温高压的锅炉排污水分离为二次蒸汽和废热水，实现热能回收。分离后的蒸汽可引入除氧器或其他热力系统再利用，废水则通过调节阀排放。


2. 工作原理
基于闪蒸蒸发原理：
- 锅炉排污水进入扩容器后，因压力骤降，部分水瞬间汽化为二次蒸汽，另一部分形成高温废热水。
- 二次蒸汽经顶部百叶窗式分离器净化后输出，废热水通过浮球液位阀或溢流阀自动排出。

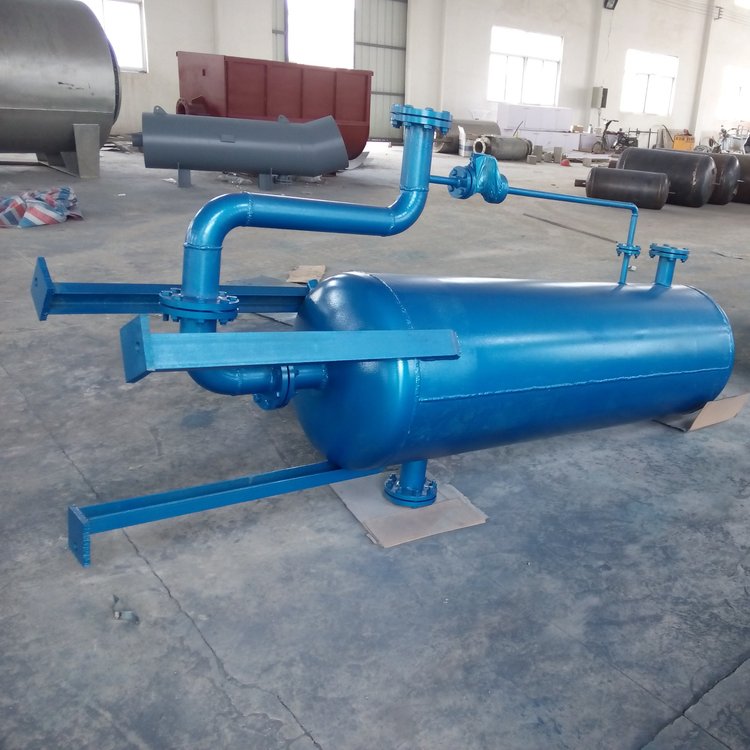

3. 结构组成
- 主体：圆柱形壳体，内部设置隔板、汽水分离器（如百叶窗结构）。
- 附件：浮球液位阀（水位调节）、安全阀（压力保护）、液位计（可视化监控）。
- 部分设备配备旁路阀，用于故障时应急排污。

4. 运行操作要点
- 水位控制：通过调节液位阀保持水位在中间位置，防止蒸汽带水或废水倒流。
- 压力调节：顶部排汽阀需调整开度，维持扩容器内部压力稳定。
- 安全措施：安全阀需按标准整定压力，定期校验。
- 多锅炉配置：若仅连接一台锅炉，另一台接口需用盲板封闭。

5. 与定排扩容器的区别
| 特征          | 连排扩容器                          | 定排扩容器

| 排污方式      | 连续排污，处理含盐量高的炉水            | 定期排污，清除炉内沉淀物
| 工作压力      | 较高（与锅炉运行压力相关）              | 较低（通常为常压或微负压）
| 热能利用      | 二次蒸汽回收至热力系统                  | 蒸汽直接排空或局部利用
| 典型应用      | 配合除氧器使用，提升热效率              | 减少废水温度，避免热污染


---

6. 常见问题与解决
- 浮球阀故障：若浮球进水导致水位失控，需停运检修，必要时手动开启旁路阀排污。
- 水质污染：若除氧器出现磷酸根或硅超标，需检查连排是否满水位运行，避免污水倒流。

---

7. 设计与标准
需遵循《压力容器GB150》标准，确保材料强度和密封性。部分新型设计结合余热回收技术，进一步提升能效。

如需更详细的运行参数或选型指南，可参考等来源。
