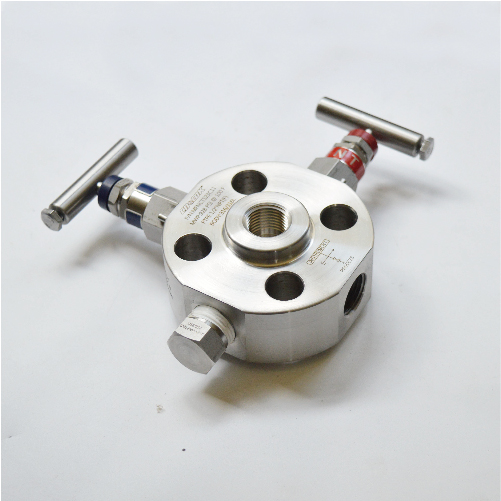

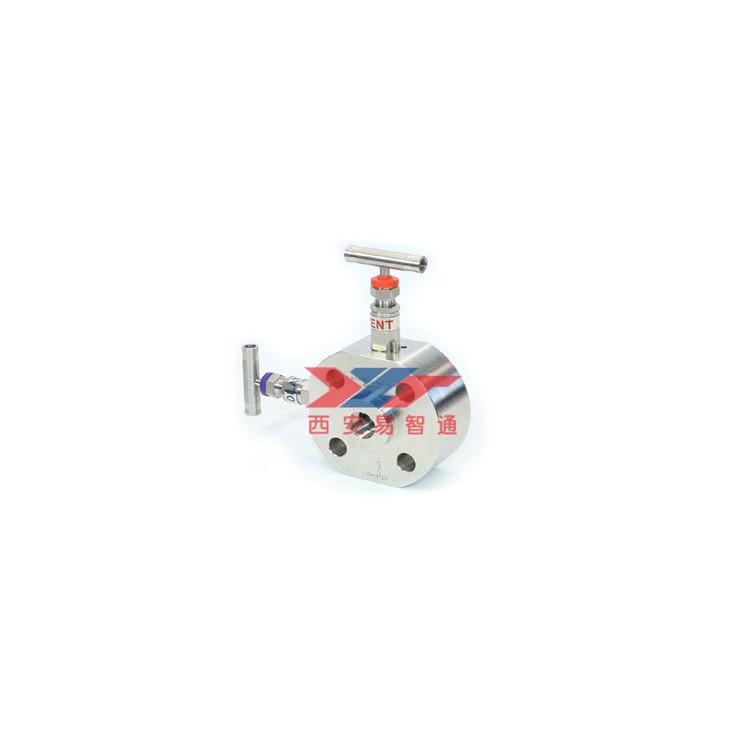

单法兰截止泄放阀 VTS1

VTS1单法兰截止阀的应用
单法兰截止阀可通过法兰连接到过程管道中，能实现最佳且紧凑的测量点装配。可减少振动和潜在泄漏点的影响，大大降低了安装和维护成本。
单法兰截止阀可直接安装到轴向法兰上（也可根据客户要求提供径向法兰），从而使得压力表保持直立。主要用于以下场合：
用于压力表或液体、气体和蒸汽压力测量仪表的截止和排泄阀歧管
适用于腐蚀性压力介质和腐蚀性环境
用于以下领域的工业过程设备：机械制造、一般设备建造、化工/石化行业、发电站、采矿、
陆上和海上应用以及环保技术

VTS1单法兰截止阀的构造
阀门选用一体式锻造
阀体工艺与仪表管路联合于同一阀体上
主要由阀体、阀芯、阀杆、填料、阀帽、泄放堵头组成。
其中阀体阀杆阀帽及堵头的材质有304不锈钢、316不锈钢、哈氏合金（HC-276）、蒙乃尔（Monel）材质可选，也可根据客户需求定制其他特殊材质；
密封填料材质默认为特氟龙（PTFE），必要时根据阀组使用的压力温度选择合适填料。阀芯默认材质为不锈钢或者与阀体相同的其他材质。
高强度性能的阀帽设计防吹出阀杆，针形设计球阀与针阀多样性组合的结构，有加长型阀体可供选择，以获得隔热距离。

VTS1单法兰截止阀的原理
单法兰截止阀包括一个截止阀、一个排泄阀和一个排气孔。

VTS1单法兰截止阀的安装方式
工艺连接为法兰连接，标准为ASME B16.5，法兰等级可选150LB 300LB 600LB 900LB 1500LB 2500LB 4500LB，标准尺寸为1/2寸 RF或RTJ法兰；
DIN表法兰可选。
仪表连接为M20*1.5,G1/2或1/2NPT等螺纹连接。
