液体收集器

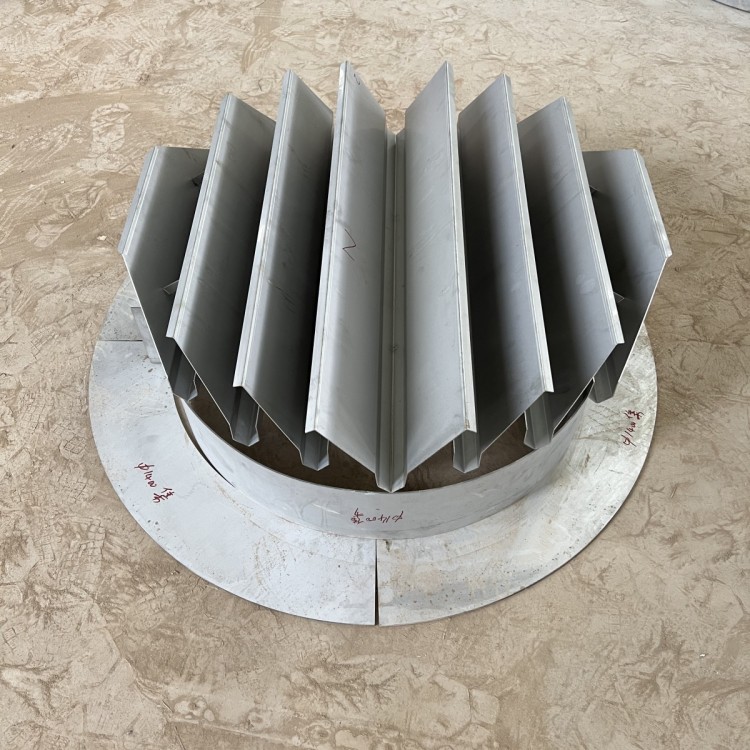

有斜板式液体收集器和盘式液体收集器两种，斜板式的液体收集器自由面积大、气体阻力小，非常适于真空操作；盘式液体收集器主要起到收集液体的作用，各分槽液位能合格均匀一致，液体分布质量高，气体通道均匀，截面积较大，压降较低，操作弹性大，占塔空间小。主要收集上层填料下来的液体落到遮板上继而流入集液板下面的导液槽中，底部中间横槽为集液槽。集液板的固定比较简单，点焊在收集器筒体及横槽上即。能将塔内不同径向位置流下来的液体加以混合，使进入下一层填料的液体有相同的组成。

液体收集再分布器的特点：

液体收集再分布器的种类很多，大体上可分为两类：一类是液体收集器与液体再分布器各自独立，分别承担液体收集和再分布的任务。另一类是集液体收集和再分布功能于一体而制成的液体收集和再分布器。

液体再分布器有与百叶窗式集液器配合使用的管式或槽盘式液体再分布器、多孔盘式再分布器和截锥式液体再分布器。的液体再分布装置为截锥式再分布器，其结构简单，安装方便，一般多用于直径小于0.6m的填料塔中，以克服壁流作用对传质效率的影响。

由于此次设计填料层高度为8m需分段，根据实际情况选取多孔盘式液体再分布器。为防止上一填料层来的液体直接流入升气管，应于升气管上设盖帽。

产品材质

特殊金属材料：321，316L，F46，NS-80，镍板，钛板及合金板材等

常规金属材质：Q235B，201，304，304L，316，316L，2205等

常规塑料材质：PP聚丙烯，PTFE，玻璃钢材质等。
