| 测量原理及运用

1、电感测量原理：

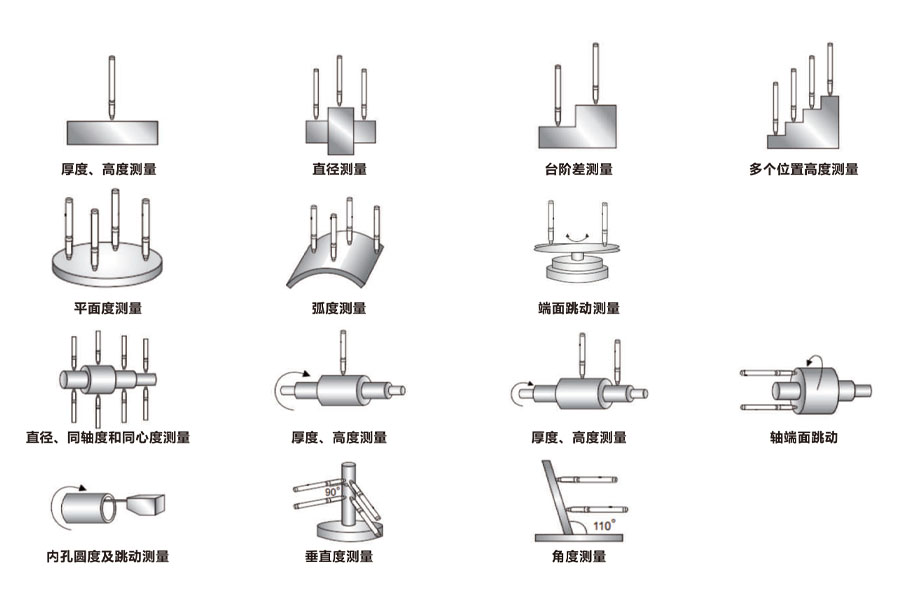

按照测量要求，在量具上布置马波斯测笔，传感器采集的数值在工控机里的测量软件按照配置的算法公式进行运算，从而得到测量值。可以通过各种测量方式测量工件的形位工差(包括内外径、高度、同轴度、锥度、圆度、跳动、角度、平面度等)。常用的测量方式测笔布置大体如下所示：

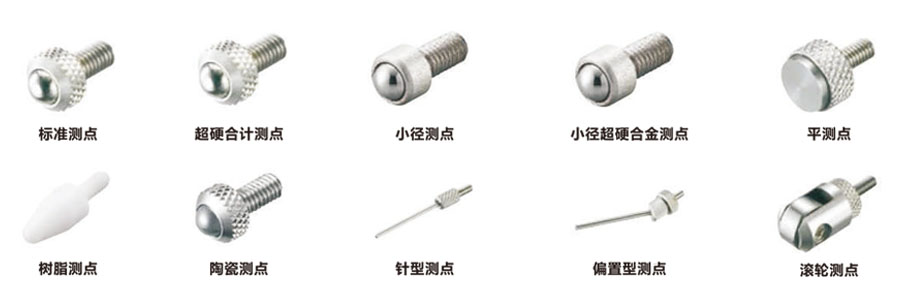

如图是常用的触点，根据不同的测量需求更换合适的触点：

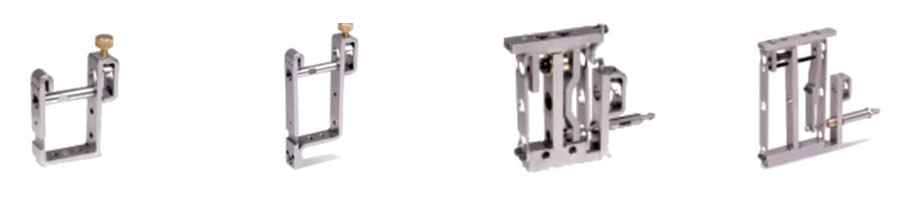

如图是常用的弹性块，根据测量需求适配。可以和各种测笔适配，配置气缸使测点收张复位，能够避免触头与工件在手动或自动化上下料过程中干涉碰撞：

2、气动测量原理

测量值是通过气喷孔与工件之间气隙的变化，再由变送器变换得到的。在测量位置布置气动测头，依靠放大器采集变送数值，通过测量软件计算得到测量值。系统可以的测量内外径、高度、圆度、直线度等。

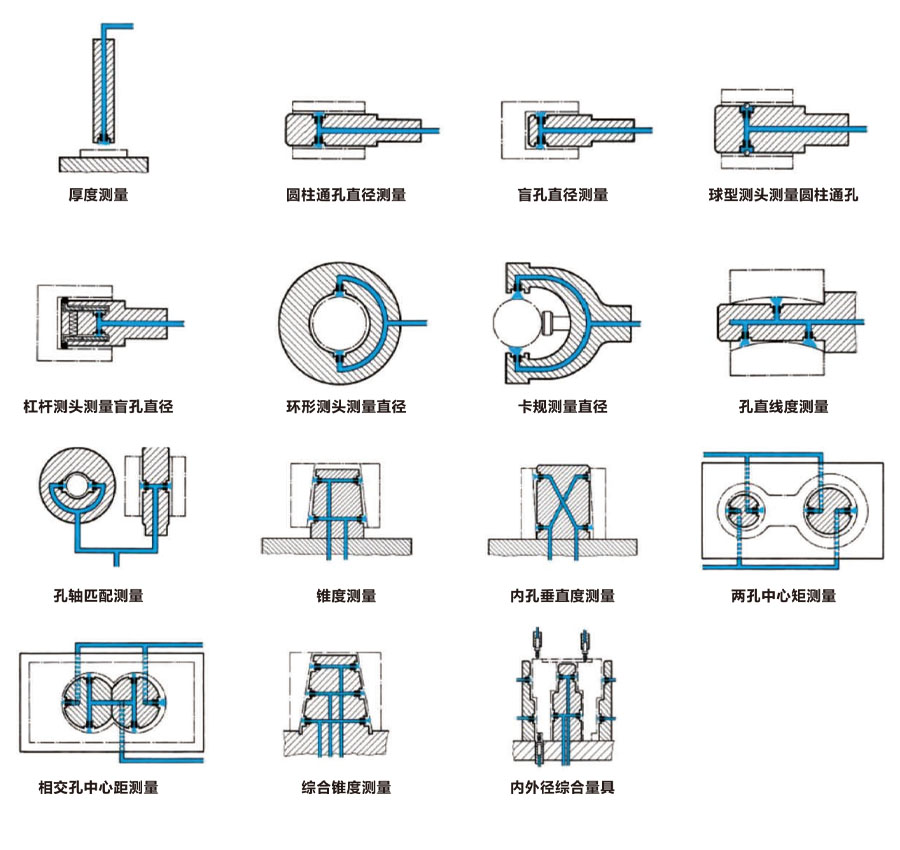

气动测量为非接触测量，测量稳定，缺点在于测量范围小且需要根据产品测量的需求进行定制，但整体成本与其它测量方式相比要低。常用的测量方式如下所示：蓝色为气流通道，阴影部分为测头。

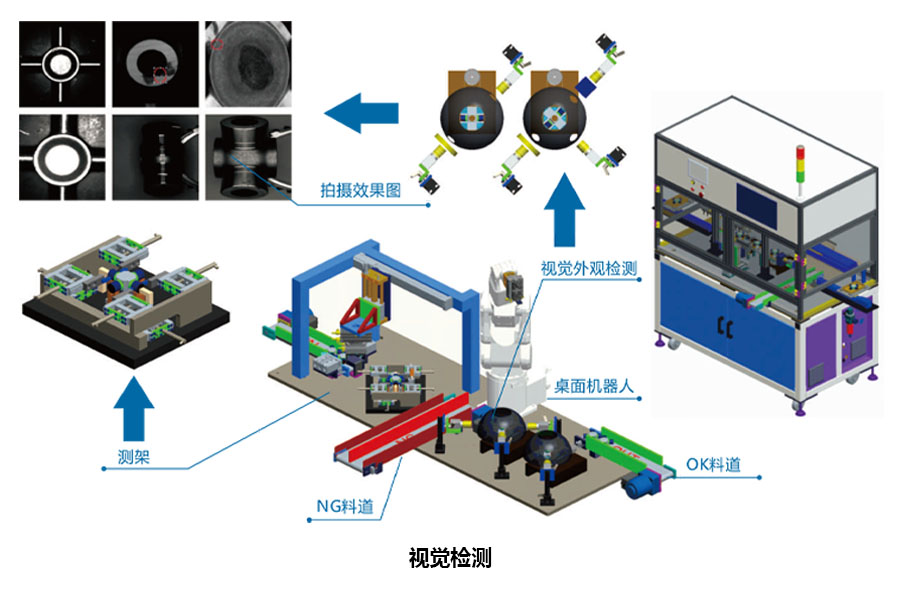

3、视觉测量原理

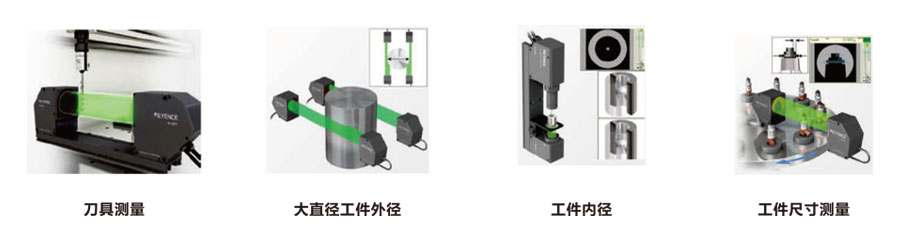

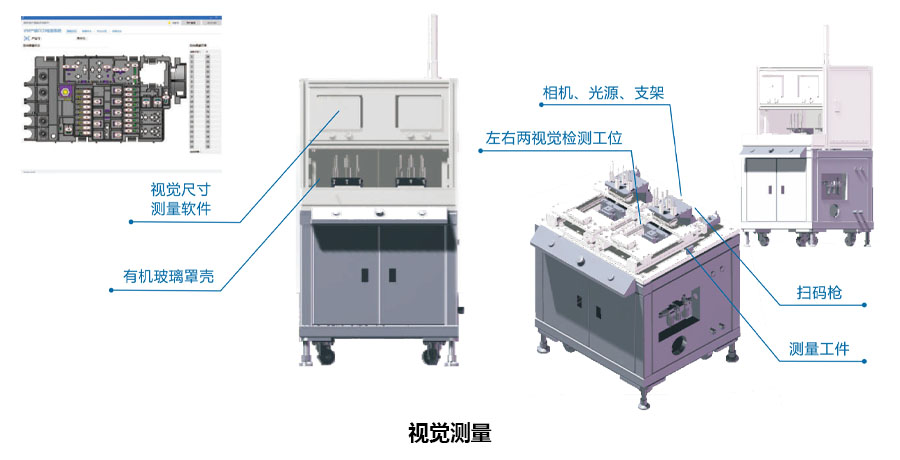

根据测量要求使用基恩士激光传感器或者工业相机测量尺寸。基恩士激光传感器是由发射器照射，再通过接收的捕捉阴影，通过该阴影检测明暗边缘，测量尺寸，通常会采用一个或多个传感器组合测量；工业相机会采用巴斯勒等进口品牌相机，依据采集图片采用适合的算法，算出测量值,测量的精度为两个像素点，通常也会采用一个或多个相机进行组合测量。

| 测量软件

测量软件是我司依据多年经验，通过多年实践，自主研发的一款柔性测量软件。

● 测量程序配置：柔性的软件，可以自由配置测量工件、测量通道的种类及测量算法等。

● 测量方式丰富：气动测量、电感测量、视觉测量等尺寸测量；压力、扭力的测量；通止规等其它测量方式，能以通道方式在软件里面柔性配置，根据测量的要求，设置工差及相关判断测量参数，以此判断工件是否合格。

● 测量种类丰富：多路测量可同时进行，也可分开按步序或无序进行，通过脚本语言配置逻辑运算即可。同时进行的，测量结束直接输出结果；分步判断的，到所有判断条件满足后判断，输出综合判断结果。

● 外部信息录入：支持扫码枪录入测量产品信息，测量数据将捆绑二维码，并将测量值存于本机。

● 测量柔性切换：支持扫码枪扫工单切换产品及测量项目，扫码之后测量将会被参数替换成所需测量产品。

● 强大数据分析：支持测量数据SPC统计分析。

● 强大自检分析：支持量具MSA综合能力分析。

● 可靠数据拓展：支持大数据上传，将测量数据传送至客户大数据终端。

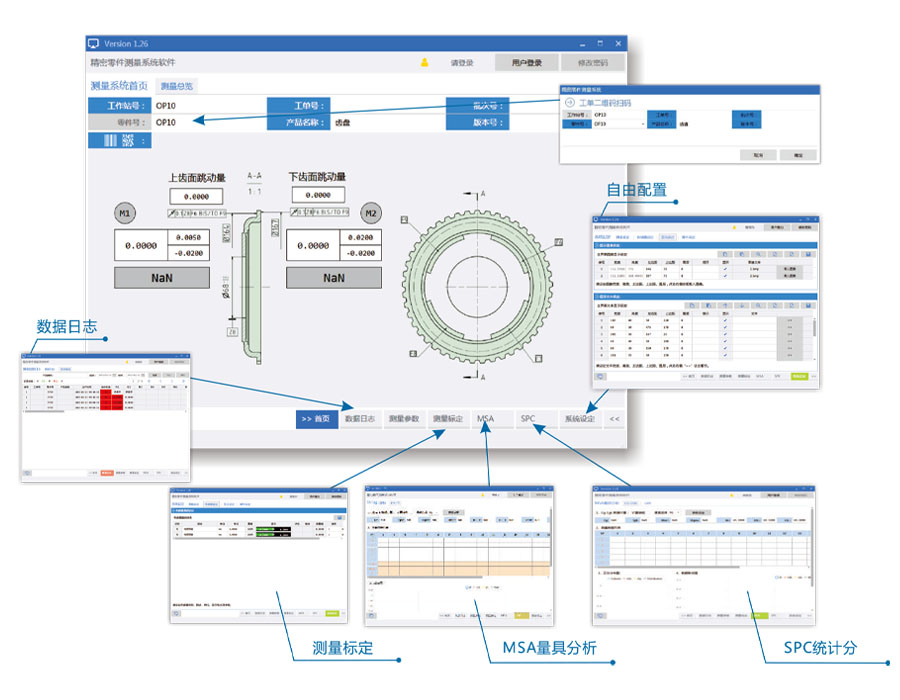

如图工件参数适配简单、易用，根据所需测量方式，选择对应的测量通道，软件将通道计算成测量值，并将综合判断工件是否合格。软件首页直观的展示工件测量信息及检测结果。

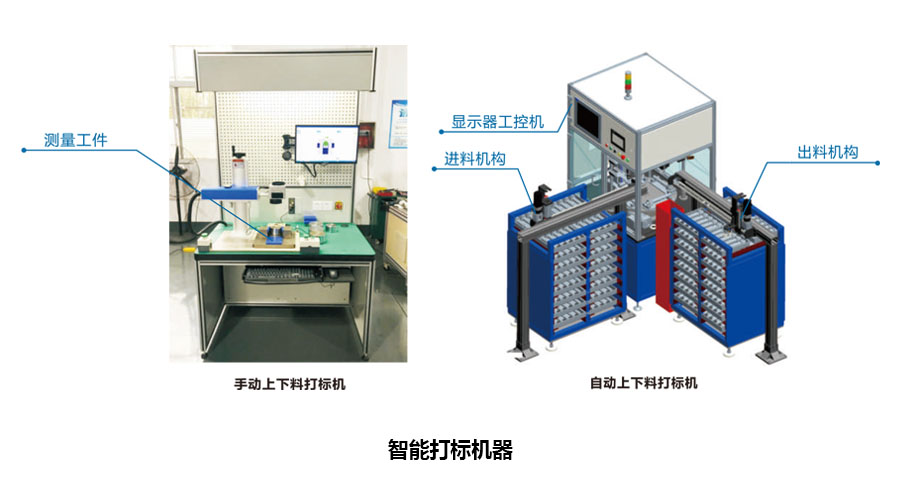

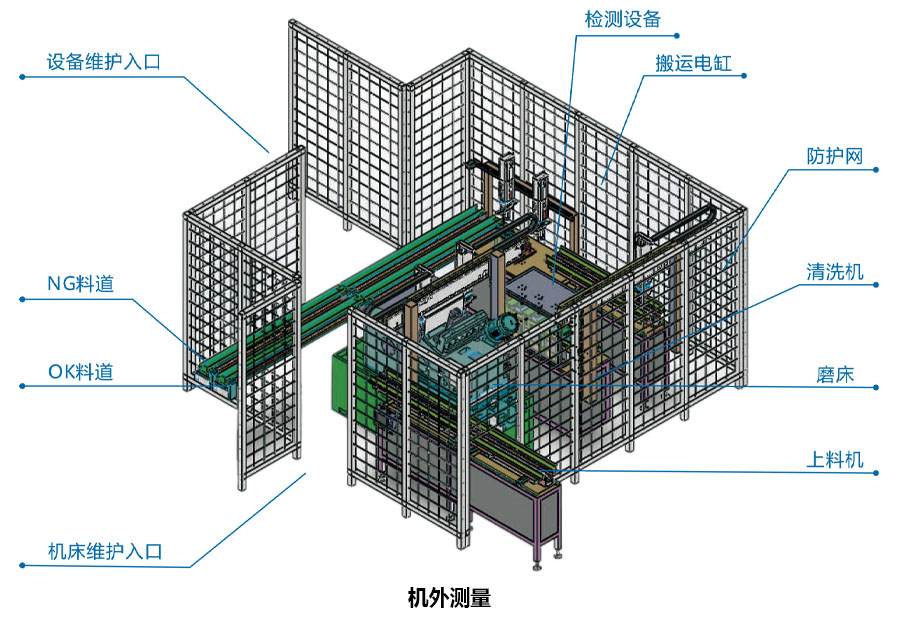

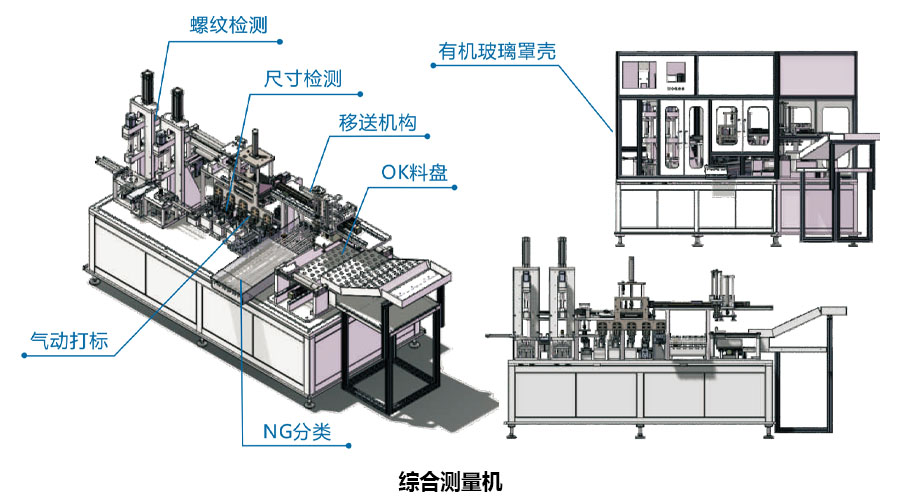

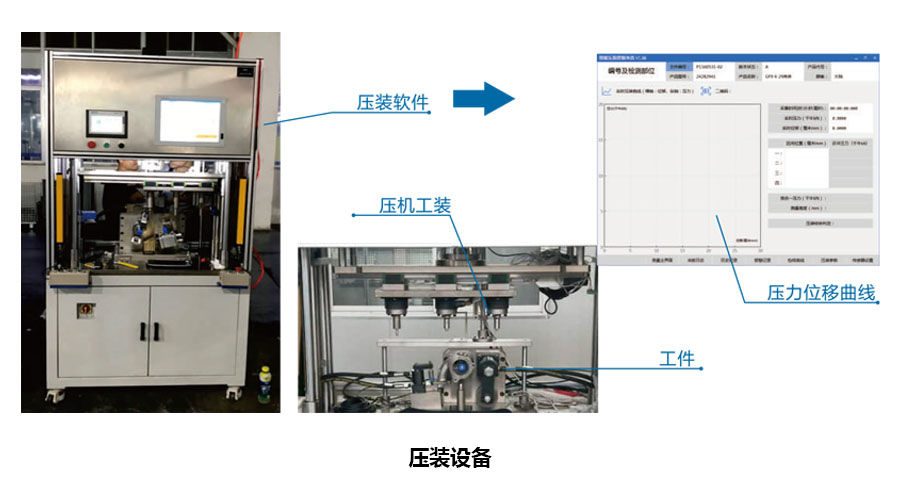

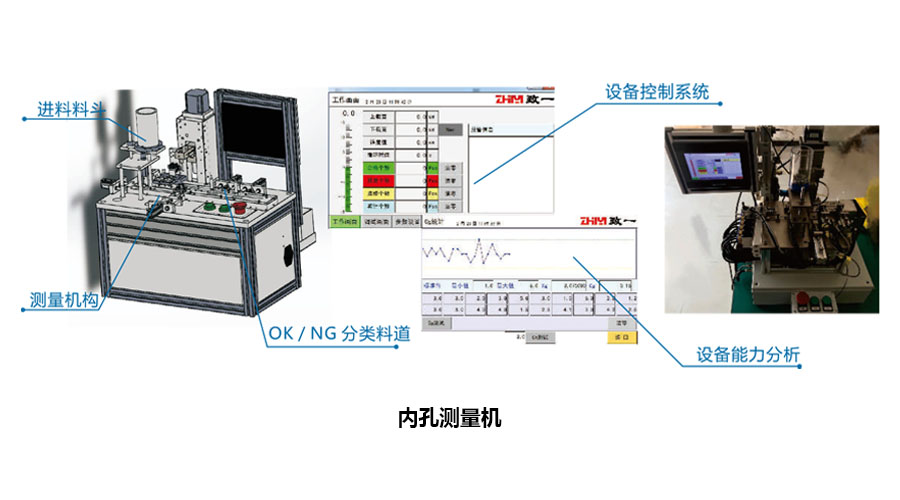

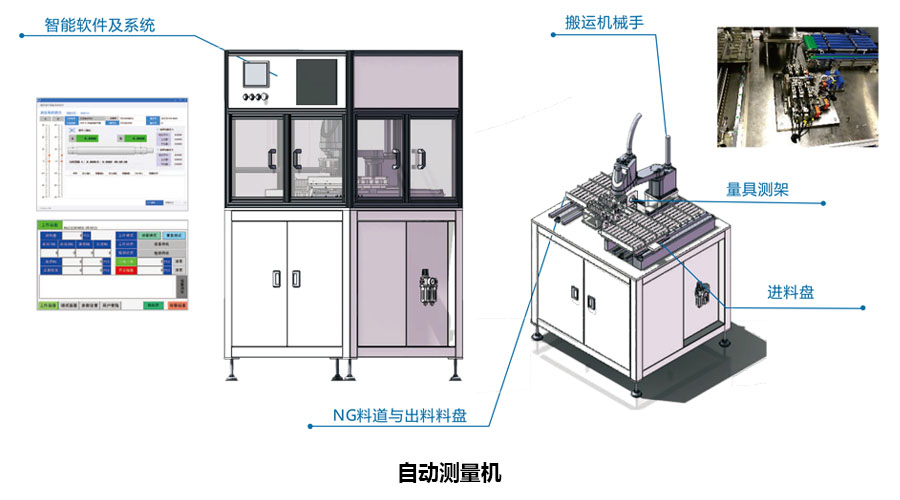

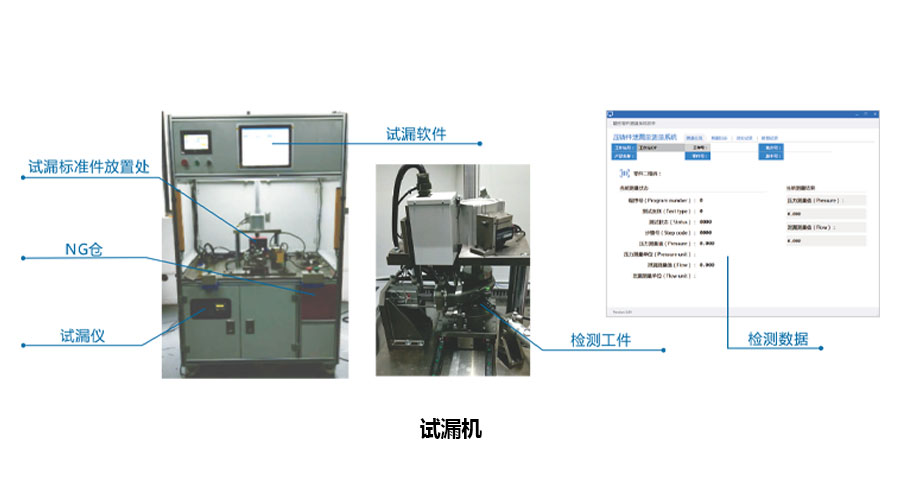

| 测量设备及智能装配
