空气过滤器主体结构解析

一、外壳与框架

‌外壳材质‌

工业级过滤器采用铝合金或不锈钢外壳，耐腐蚀且抗高压冲击，常用于压缩空气系统与气动控制场景。

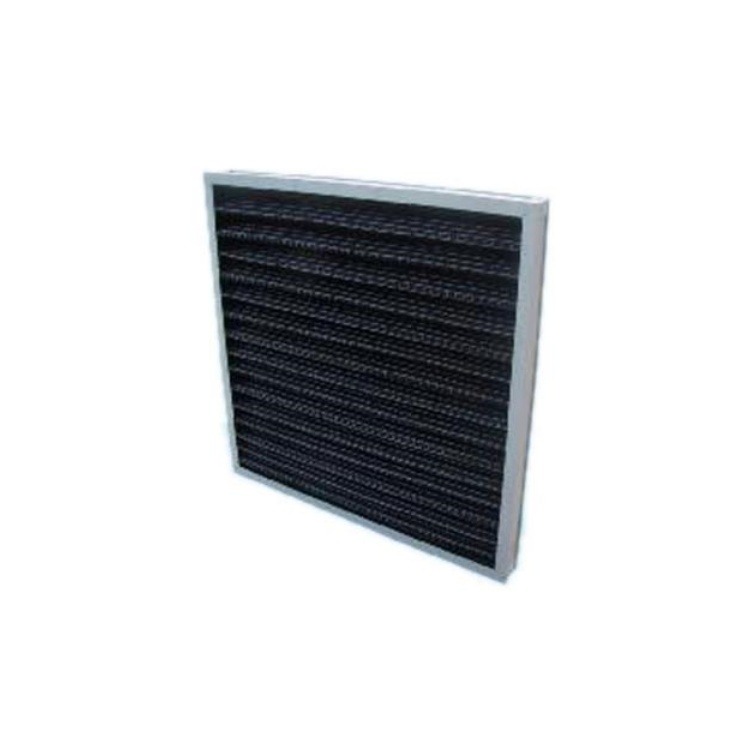

空调等民用场景多使用硬纸板或镀锌铁框，外覆金属方孔网或喷塑铁丝网作为支撑防护层。

‌模块化设计‌

可拆型过滤器外壳内部设有安装槽与定位框，支持滤芯快速插拔更换（如专利中的双滤芯滑动连接设计）。

自洁式过滤器（如MFS脉冲反吹型）由多个独立过滤模块组成，通过出口集管实现多通道集成过滤。

二、滤芯组件

‌滤材类型‌

初级过滤采用无纺布纤维毡、尼龙网或金属孔网，拦截大颗粒粉尘（≥5μm）。

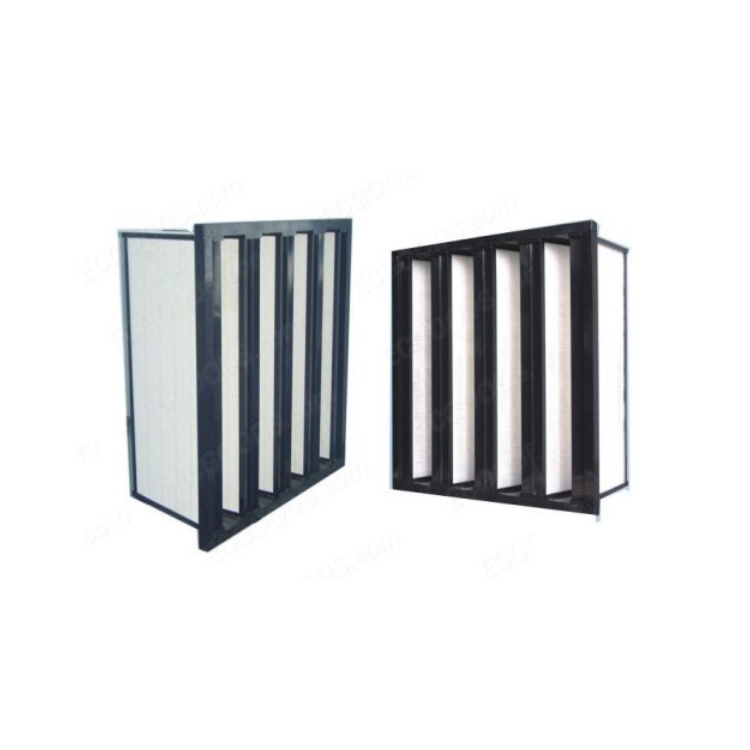

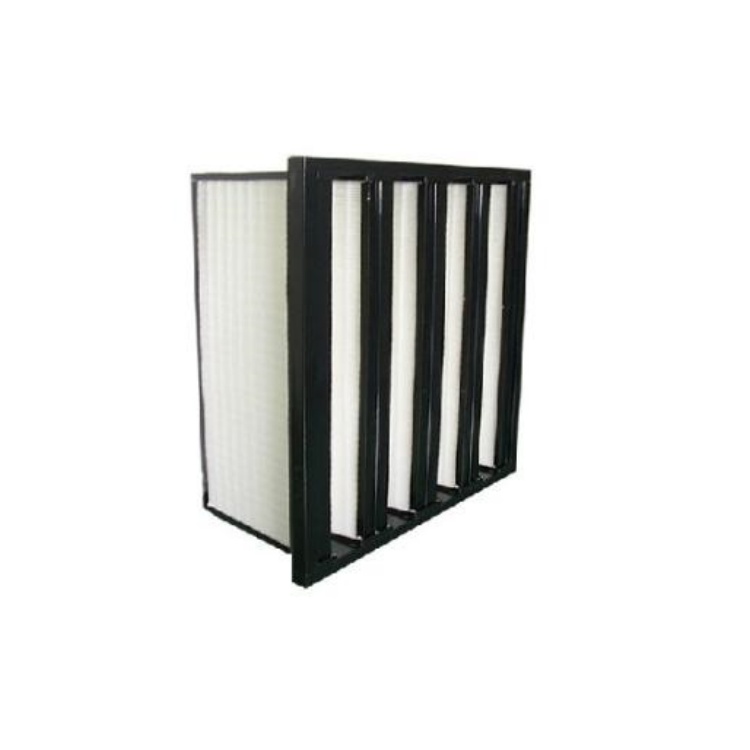

高效过滤层由聚酯纤维棉或多菱形组合结构的过滤网体构成，精度可达微米级（如专利中的双重滤芯分担负荷设计）。

‌功能优化‌

离心后倾式直驱风机配合无隔板高效过滤器，形成风机过滤单元（FFU），适用于百级洁净室环境。

脉冲反吹型滤芯内置文氏管与电磁阀，通过反向气流自动清除积灰，延长使用寿命。

三、固定与连接结构

‌扣接组件‌

网架体通过上/下边部扣件组（如定位插接件、按压锁紧件）与过滤器内壁固定，防止气流冲击导致滤芯位移。

辅助固定结构通过多结合点设计（如菱形网状支撑），增强滤网与框架的连接强度。

‌密封设计‌

安装槽与滤芯间采用防翻边构件，确保高温或高压下密封性稳定（泄漏率≤0.1%）。

四、辅助功能部件

‌分离与调压装置‌

压缩空气过滤器集成离心分离装置，用于油水杂质沉降，配合调压阀实现输出压力稳定（误差≤±10%）。

‌自洁系统‌

电磁阀控制脉冲反吹气流，定时清理滤芯表面粉尘，减少人工维护频率。

五、典型结构组合

‌应用场景‌ ‌核心组件组合‌

工业气动系统 铝合金外壳 + 聚酯纤维滤芯 + 离心分离装置 + 调压阀

洁净室（百级/千级） 不锈钢外壳 + 无隔板高效过滤器 + FFU风机单元 + 阻尼层58

空调及民用设备 硬纸板外框 + 无纺布滤材 + 金属方孔支撑网

空气过滤器通过模块化结构与多级过滤技术适配不同场景需求，其性能核心取决于滤材精度与机械固定可靠性
