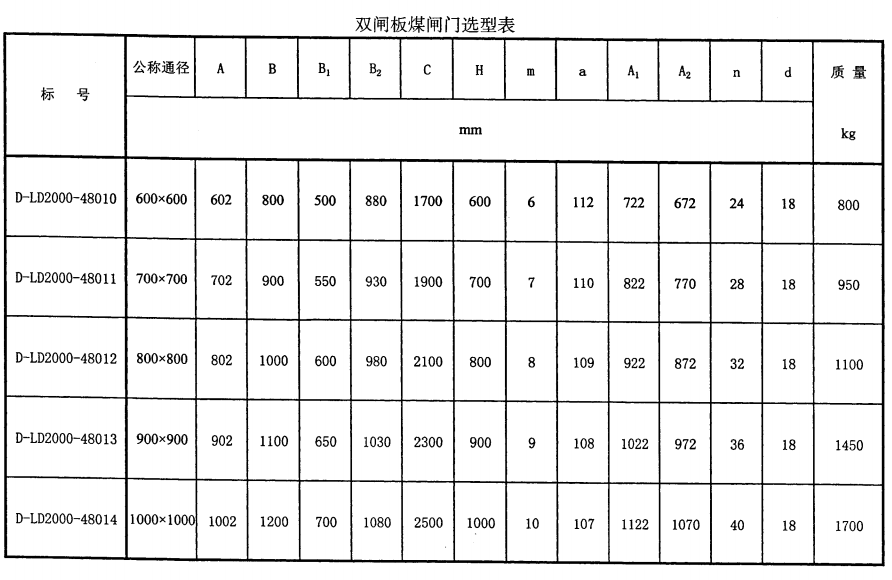

D-LD2000-48001~48014 煤仓闸板门

　　一、产品概述

　　MZB型煤仓闸板门是连云港华能电力根据先进技术和煤粉仓的实际运行情况相结合而设计制造的，适合安装于电厂锅炉粉煤仓及原煤仓下部。根据磨煤机的的工作情况，开启和关闭原煤，使原来繁重的关启原煤工作得到改善。分为单闸板煤仓门和双闸板煤仓门，该设备可现场手控控制也可接DCS系统远程控制。运行安全灵活可靠，大大减轻了工作人员的劳动强度，并减少了关闭前的准备时间。是火力发电厂锅炉技术改造和设备更新换代的优选产品。

　　二、结构简介

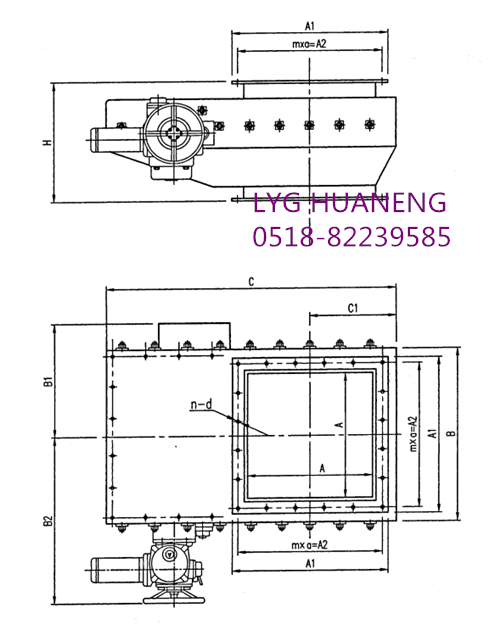

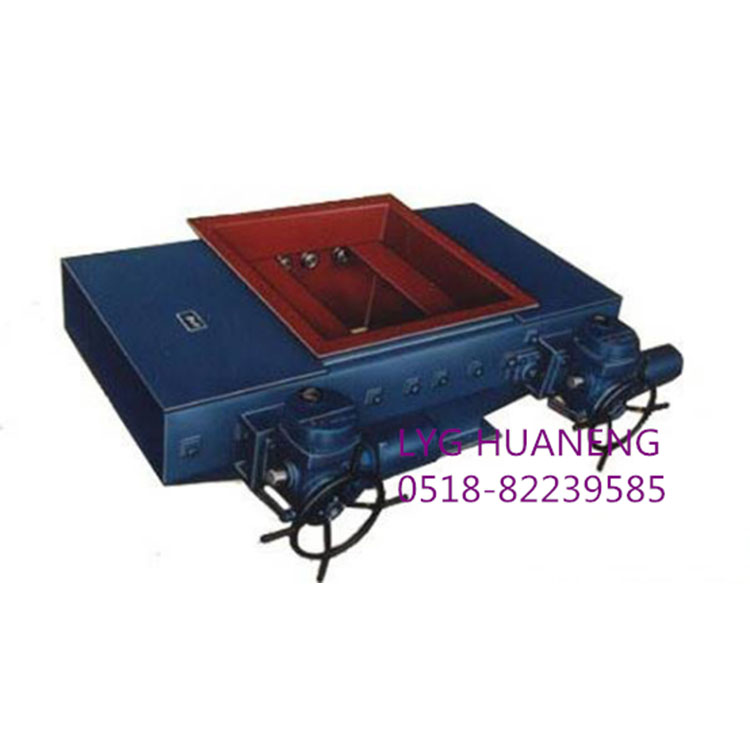

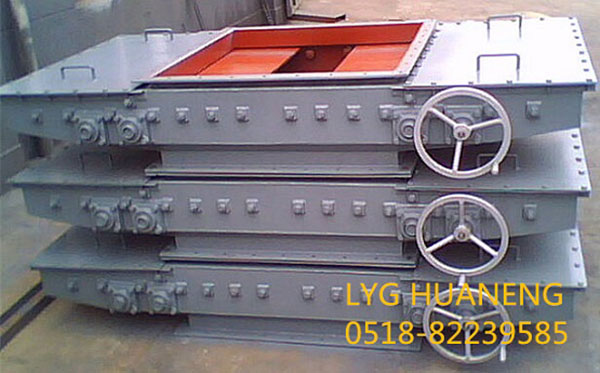

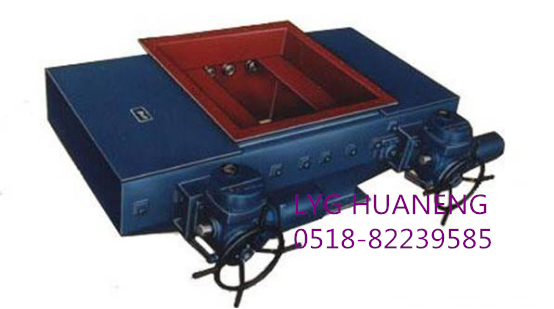

　　MZB煤仓闸板门主要由进料口、出料口、本体支架、传动机构、门板、执行机构和控制箱组成。有单闸板和双闸板两种形式，双闸门由两块闸板组成，工作时由传动机构带动，两块闸块水平相对运动完成开启和关闭动作。也可用于磨煤机出口至燃烧器进口送粉管道上，除尘器气力除灰系统中落灰管道上和烟囱灰斗下部起切断气粉混合物流动的作用。

　　本体支架是安装所有零部件的基本结构，同时也是原煤的通道。进料口是由法兰与煤斗连接，原煤由进料口上部垂直进入，通过闸门的开启，从出料口下部落出，进入下道设备。电动执行机构和传动机构是整台设备的关键部件。

　　华能电力辅机采用质量可靠，性能优异的配套部件，使整台设备操作灵活方便，运行安全可靠。具体性能特点如下：

　　1、根据直径大小，选择是单门闸板或双门闸板形式，驱动方式有电动气动或手动。

　　2、门闸板传动方式有齿轮副传动方式或螺杆传动，启闭灵活。

　　3、双门闸板煤闸门采用双驱动，执行机构布置在门框左右侧。

　　4、门闸板运行设计有导轮滑动结构，移动平滑无卡涩。

　　5、设有检修门结构，方便维护和保养。

　　6、门闸板选用耐磨材质，带有过力矩保护。

　　三、技术参数

　　1、产品型号：

　　电动（手动）煤闸门   MZB（SMZ）-W*H*L

　　2、适用介质：原煤及煤粉

　　3、工作温度：≤400℃

　　4、设计压力：0.35MPa

　　5、电源：交流三相；380V/50HZ（或用户指定）

　　四、供货范围

　　供货范围包括煤仓闸板门的闸门本体、反法兰、执行机构和控制箱。

　　五. 订货须知

　　1. 提供落煤管道直径尺寸。

　　2. 驱动方式：电动、气动或手动

　　3. 连接方式：法兰螺栓连接或法兰平面对焊连接。

　　4. 订货前供方会按需要提供煤闸门外形图给需方确认。
