一、 逆止门核心结构与组件

　　引风机气动逆止门专为大型锅炉烟风系统设计，其结构需要承受高温、高压和含尘烟气的考验。根据近期的电厂改造项目，其关键部件和材质要求如下：

　　二、 逆止门工作原理与动作过程

　　引风机气动逆止门的工作过程围绕“快速开启、严密关闭”的核心逻辑进行，具体如下：

　　1. 开启过程（引风机启动时）

　　当引风机启动指令发出，压缩空气进入气动执行器。执行器通过驱动外部的连杆摇臂机构，带动门轴旋转，从而将门板从关闭位置推向打开位置。门板全开时，其平面与气流方向平行，流道几乎无阻挡，设计目标是实现流动阻力为零，从而降低风机能耗。

　　2. 全开状态（引风机正常运行时）

　　在风机正常运行期间，门板保持全开。由于流道顺畅，不仅能减少能量损失，还能显著降低气流撞击门板产生的涡流噪声。

　　3. 关闭过程（引风机停运时）

　　当引风机停止或因故障跳闸，控制系统会联动（或失气）使气动执行器动作。门板在执行器驱动、介质压力（烟气倒流压力）和门板自身重力的多重作用下，迅速向关闭位置旋转。联动机构保证多块门板同时关闭，最终与门框和密封面紧密贴合，实现零泄漏截断，彻底防止烟气倒流和风机转子倒转。

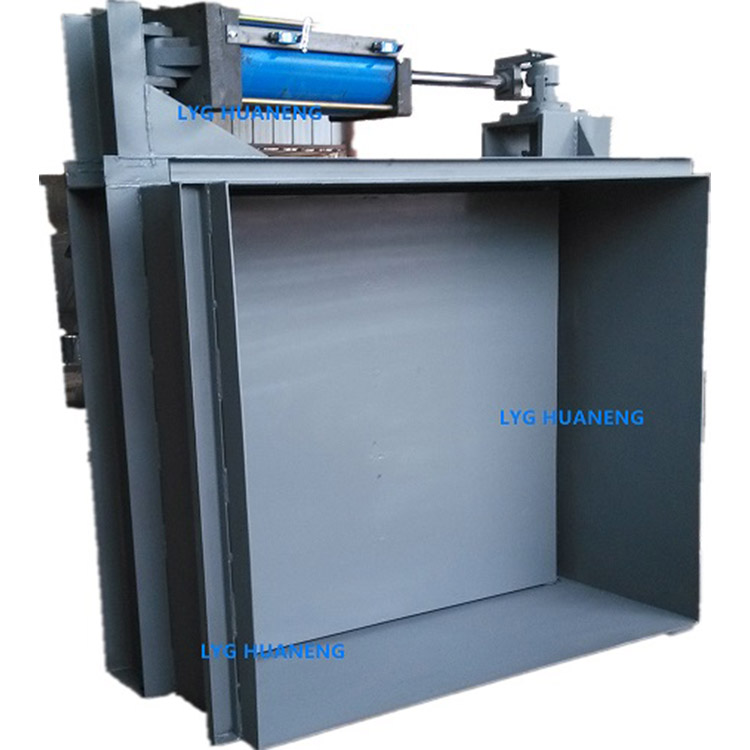

产品图

　　三、 逆止门技术优势与总结

　　相比传统的百叶窗挡板门，现代引风机气动逆止门通过上述结构和原理，实现了以下关键改进：

　　绝对的安全性：通过≤0.1%的超低泄漏率，彻底杜绝因烟气倒灌导致的风机倒转，保障了检修人员的安全和设备稳定。

　　显著的节能性：全开时零阻力设计，可降低风机电流约2A，消除了传统挡板门因关不严造成的能量损失。

　　高度的可靠性：坚固的不锈钢结构、通轴设计以及防卡涩技术，确保了在恶劣工况下的长期稳定运行和开关灵活性。

　　以上就是引风机气动逆止门的结构原理。请问您还想了解它的安装维护要点，还是具体的选型参数？

　　四、逆止门订货须知

　　由于逆止门属于非标定制产品，最准确的做法是：

　　现场测量：精确测量现有引风机出口烟道的内部尺寸（宽×高）。

　　明确工况：提供系统的工作压力、工作温度、介质特性等。

　　咨询厂家：将测量数据和工况要求提交给专业的逆止门生产厂家华能电力辅机，由他们进行设计和选型。
