煤 质 活 性 炭 生 产 工 艺 介 绍

        我司生产的煤质活性炭，以太细煤为原料，经过336型和558型斯列普活化炉高温、水蒸气活化，再经过检验、破碎、筛分、二次检验、包装而成，具体生产过程如下：

1.原料初选：

       选用无烟煤，用螺旋洗料机将原材料进行反复水洗，去除材料中杂质，将水洗过的原材料经过晾晒烘干备用。

2.炭化阶段：

      a）原煤炭化料：将处理好的无烟煤原料，经过输送机输送到温度达到150℃左右回转炭化炉中，将无烟煤内的水分完全蒸发完毕；再将炭化炉升温至400℃-600℃左右，无烟煤内的有机物及挥发性物质急剧地进行热分解，从而制备出固定碳含量一般在85%以上的炭化炉。

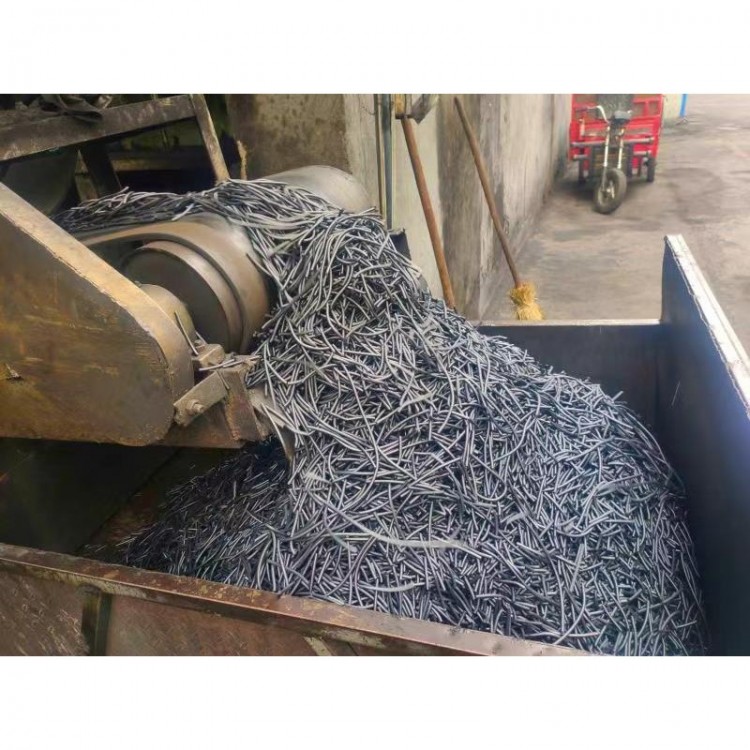

      b) 柱状炭化料：将处理好的无烟煤原料磨粉、在一定温度下加入煤焦油捏合、挤压压条并自然冷却，制备好柱形产品，经过输送机输送到温度达到150℃左右回转炭化炉中，将无烟煤内的水分完全蒸发完毕；再将炭化炉升温至400℃-600℃左右，无烟煤内的有机物及挥发性物质急剧地进行热分解，从而制备出固定碳含量一般在90%以上的炭化炉。

3.活化阶段：

       将制备好的炭化料，经过提升机输送到活化炉中，并高压注入水蒸汽，形成二氧化碳、空气（主要是氧）或它们的混合物（烟道气）为活化介质，将无烟煤中的孔隙打开，并在高温下（900～1100℃左右，活化段温度）活化一定的时间后，活化好的产品直接进入经冷却塔冷却，待活性炭的温度降到100摄氏度左右为冷却完毕、出料。

4.后序处理阶段：

       活化好的活性炭经过QS检验后，根据不同的用户需求，对活化好的活性炭进行破碎、筛分、酸洗、磨粉等工序。

二．生产工艺图

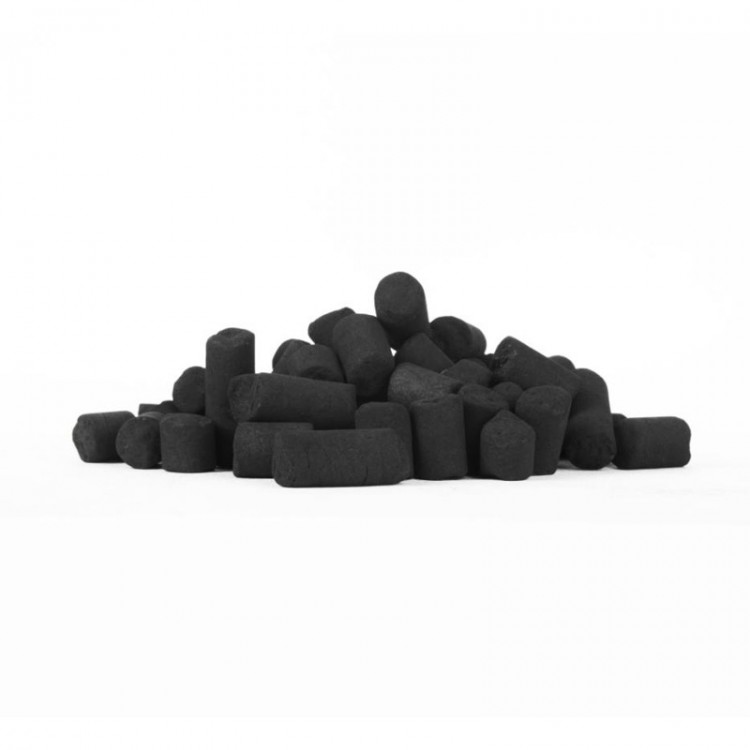

三、产品系列

       我司生产的煤质活性炭，主要有JPFQ、JPPT、JPFW、JPWWR、JPWS、JPDL、JPTS、JPZN、JPWT、JPGT、JPKL及JPFM等系列，具体参数、用途可以点击产品分类中的产品详细介绍。
