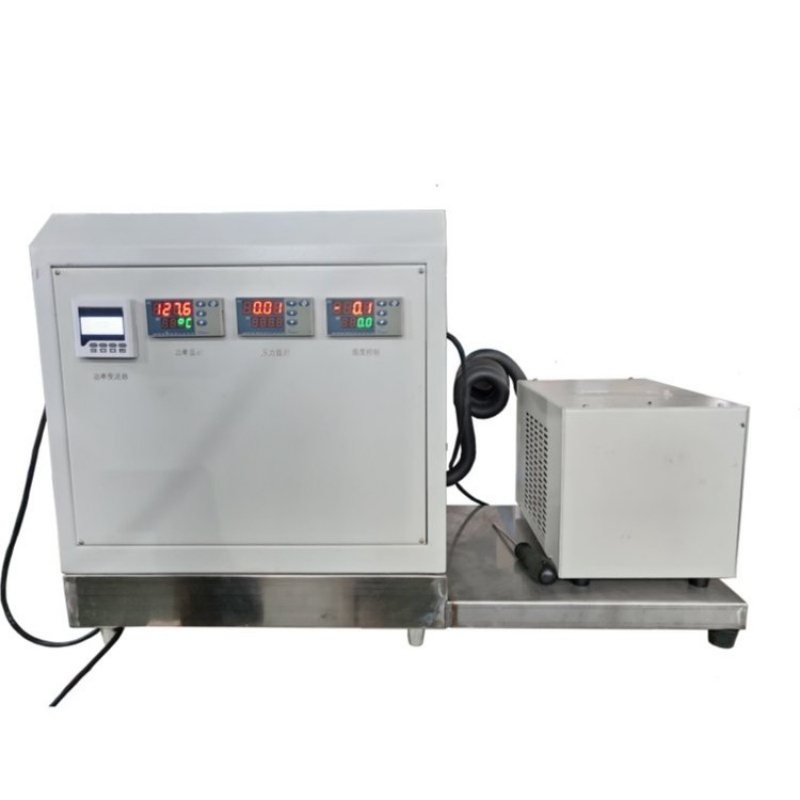

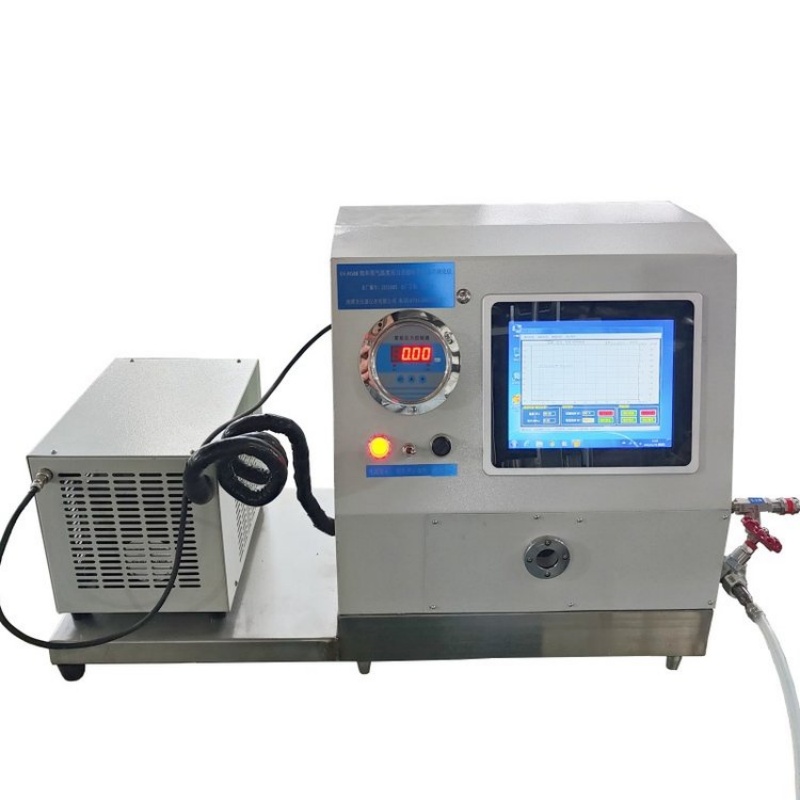

湘科XK-RG88饱和蒸气温度压力及超临界相态可视化仪

概述：

饱和蒸气温度压力及超临界相态可视化仪可用于高校学生热力学、热工基础、制冷原理等相关课程教学实验。实验台可更换不同工质，在满足普通教学的同时还可让学生进行不同工质超临界相态和临界乳光现象实验。实验台造型美观大方、设计结构紧凑合理、测量精度高、测试范围广，有利于增强了学生创新实践能力、开阔学生眼界、提高教学质量。

二、实验内容

1、工质气液饱和蒸汽压力与温度的实验；

2、工质亚临界过度到临界、超临界时的临界乳光现象观测和对应的温度、压力情况实验。

三、主要特点

1）测试范围广，支持多种工质

2）大直径可视，LED背光灯，方便观察工质状态；

3）内置加热/制冷系统，可快速加热或冷却，可恒温控制；低温可达零下4度左右。4)界面美观，可生成实验报表，可USB导出实验数据。

主要技术参数

1、可视承压罐体由厚壁不锈钢罐体及双层高强度石英玻璃装配组成，系统承压力最高可达10MPa,可使工质达到亚临界及超临界状态，压力范围：0~10MPa，同时带有压力报警和超压保护系统；

2、温度范围：室温~150℃，实验台带温度报警和超温保护系统，保证实验过程安全可靠；

3、高精度压力传感器（0-10MPa）、温度传感器（0-300℃），测试精度优于1%；

4、触摸屏实时显示系统温度、压力、功率等数据及数据曲线，并可生成实验报表，可U盘导出实验数据，便于学生进行实验数据分析；

5、加热器契合罐体结构，加热传热均匀，加热量（0-500W）可无级调节；

6、为保证视觉体验，箱体后盖装有新型LED灯，视觉效果柔和、均匀视窗后面可放图片做背景来了解临界过程的界面变化，便于观察实验现象；

7、箱体内部自带冷却系统，确保实验快速启停，提高实验效率。

8、外形尺寸：长1000mm×宽400mm×高600mm9、风冷却处理系统一套，配置外置小型压缩机，

10、可通过压力数显表来显示测试压力数值范围，同时也在触摸屏上显示出来。
