湘科DRC-II中空真空玻璃U（K）值传热系数测试仪，平板热流计法

湘科DRC-II中空玻璃传热系数测试仪

一、概述：

该仪器符合GB/T 22476-2008中空玻璃稳态U值(传热系数)的计算及测定、GB/T 10295-2008（绝热材料稳态热阻及有关特性的测定-热流计法）标准设计制造。测量和控制均采用计算机控制，实现仪器的全自动测量。

该仪器主要用于中空玻璃传热系数U（K）值的测试，也可用于其它绝热材料的导热系数测试。

二、主要技术指标：

1、传热系数U（K）值范围：0.5-20W/m²K，测试精度：<5％。

2、导热系数范围：0.005-0.2W/mk，测试精度：<5％。

3、试样尺寸：大于等于600mm×600mm×（5-50）mm。

4、热面温度范围：室温+10℃——90℃。

5、冷面温度范围：5℃——60℃。

6、压力控制：0-1000（N）。

7、计算机全自动测试控制。

8、仪器电源：220V/50Hz,功耗小于2KW。

三、工作原理：在稳态条件下，在具有平行表面的均匀试件内，建立类似于以两个平行温度均匀的平面为界的无限大平板中存在的一维的均匀热流密度。通过测量冷热面温度和热流密度可计算出样品的传热系数和导热系数。

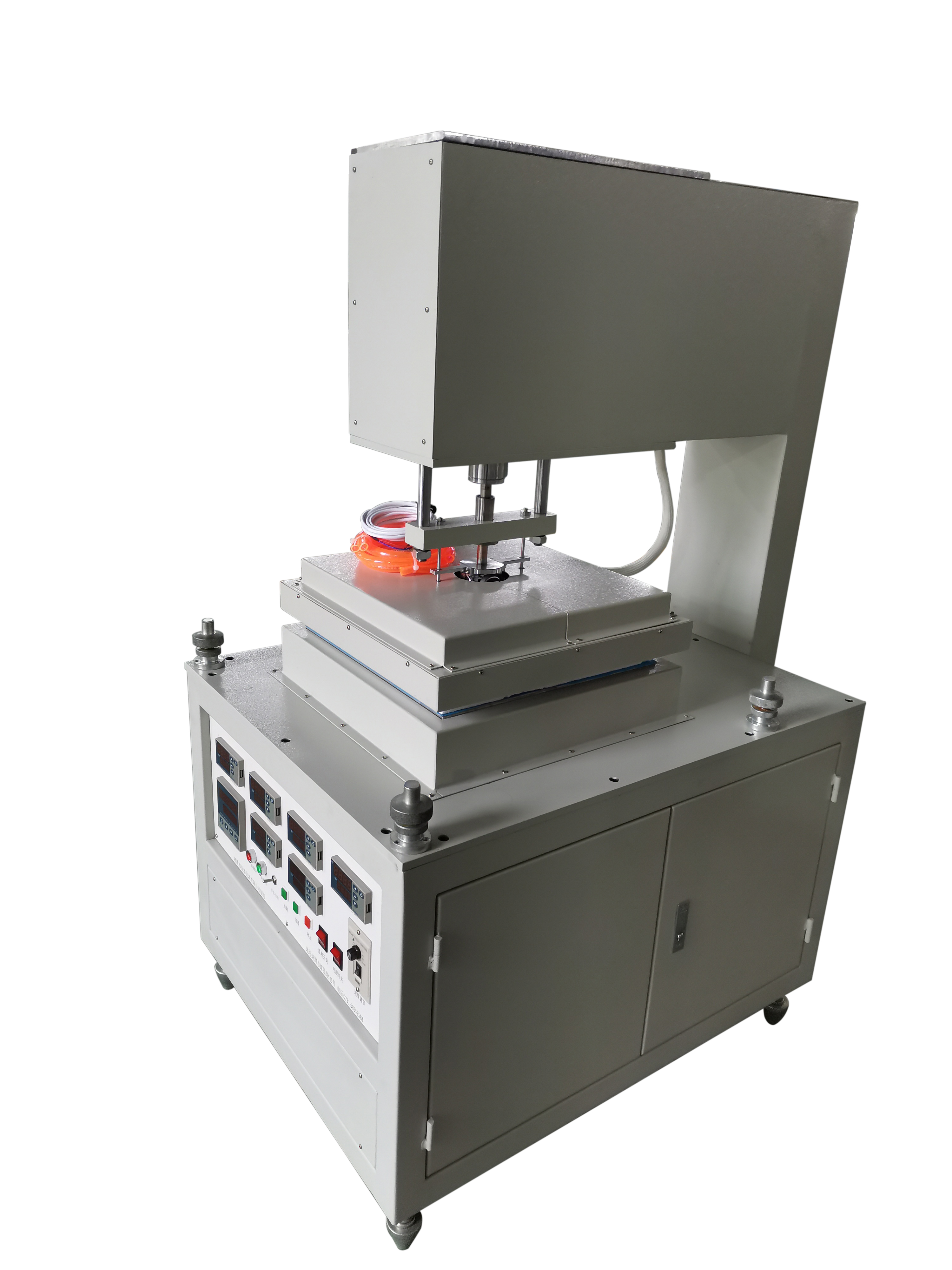

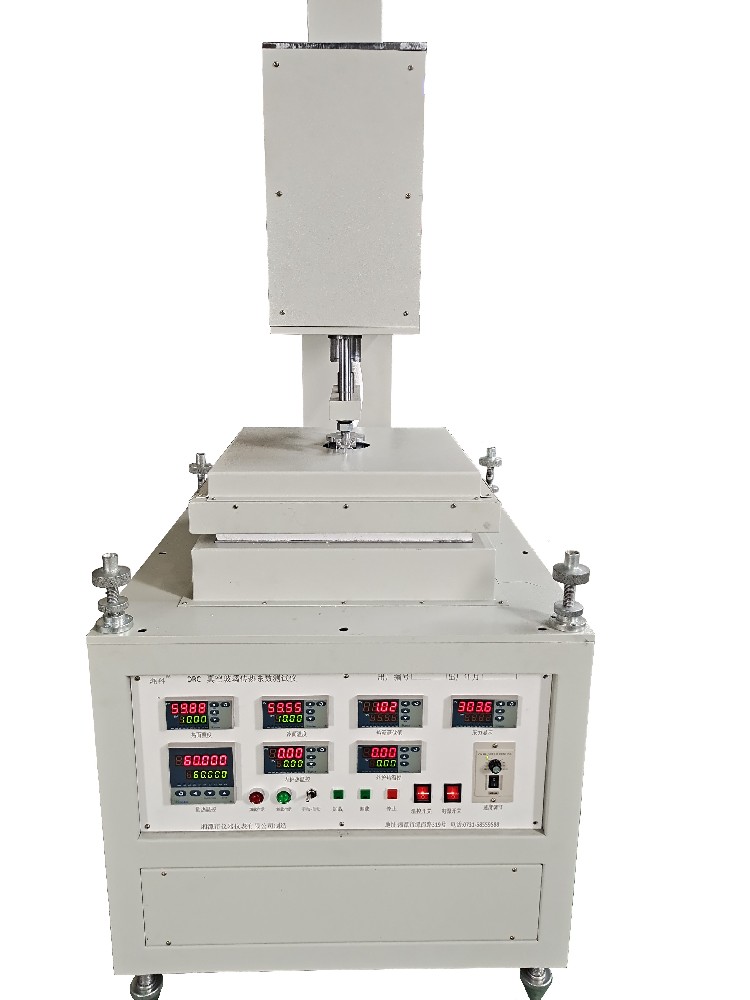

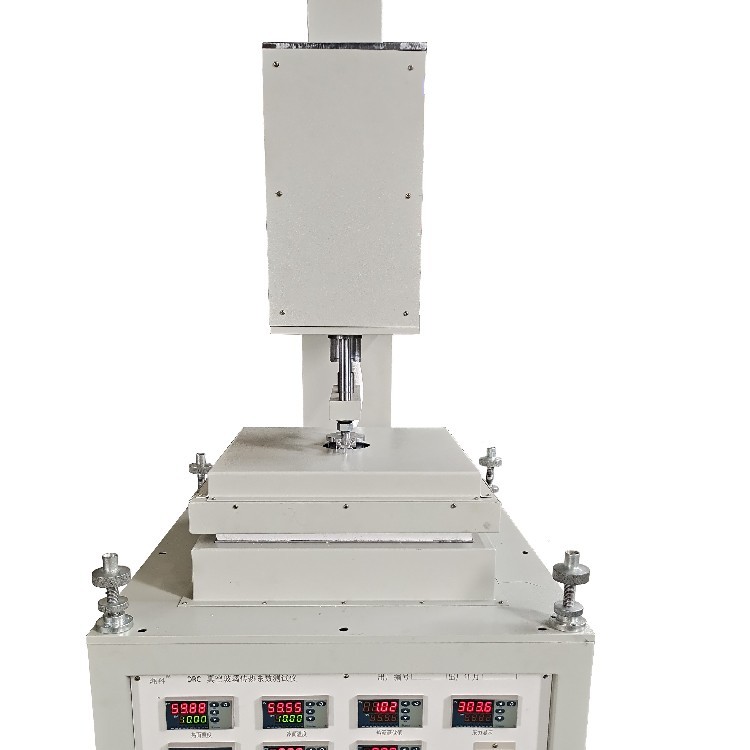

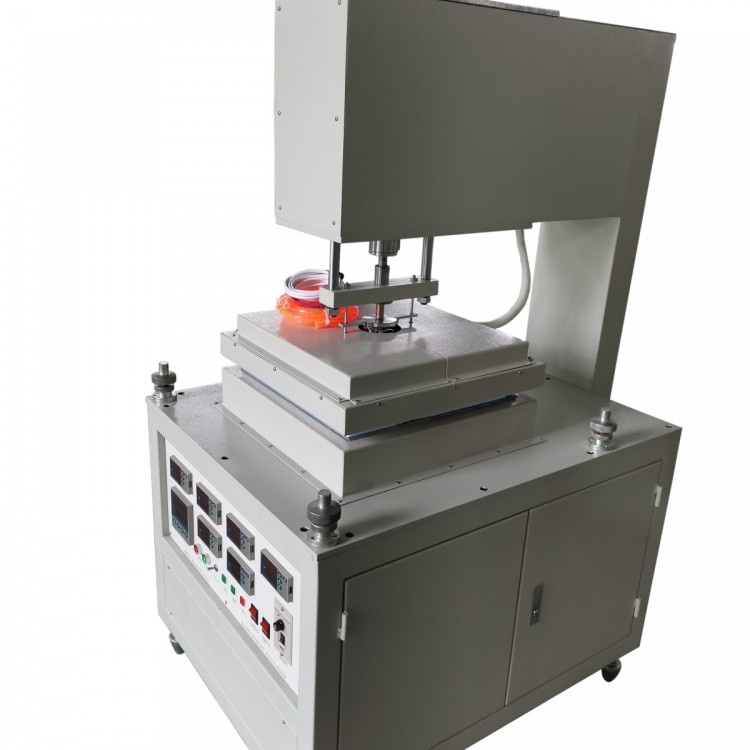

     设备由冷板总成，电动加压装置，热板总成（包括量热，内护热，外护热部分），数据采集控制系统和计算机测控系统组成。试样放置在冷热板之间，利用电动加压装置压紧试样，冷板恒温系统和热板控温系统提供试样两面稳定温差，量热器上的热流计测量出通过试样的热流密度，然后计算出试样的传热系数和导热系数。

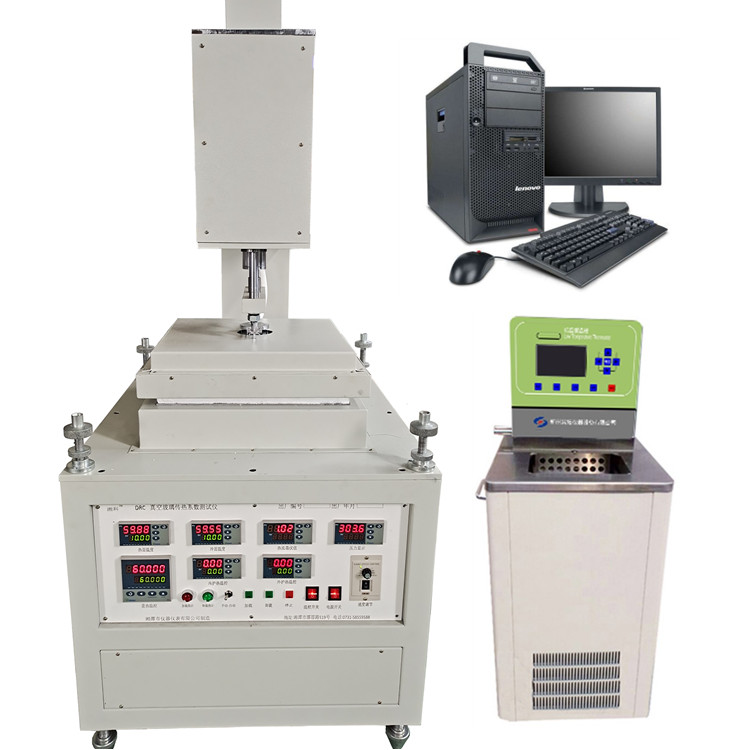

配置：含DRC-II传热系数测试主机壹台，软件壹套，高精度恒温水槽壹台，电脑壹台（按合同配置）。
