本实用新型公开了一种污水处理用中心转动刮吸泥机，包括沉淀池主体、桥架、吸泥泵、侧壁刮耙、中心竖座和底壁刮耙，所述中心竖座底部固定在沉淀池主体底部中心位置处，中心竖座顶部固定有电机套筒，电机套筒内部固定有驱动电机，驱动电机上端转动连接有中心转座，中心转座上部与桥架底部中心焊接固定，侧壁刮耙和底壁刮耙内部均做空腔处理，侧壁刮耙和背离沉淀池主体侧壁的一侧均连通有吸泥支管，吸泥支管与吸泥主管连通，且底壁刮耙吸泥主管底部连通，吸泥主管与吸泥泵连接，所述吸泥泵上连接有出泥管。本实用新型可以对截面呈圆形的沉淀池的底壁和侧壁进行刮泥吸泥的作用，实用性价比高，同时也适用于后期沉淀池清池清洗工作。

权利要求书

1.一种污水处理用中心转动刮吸泥机，包括沉淀池主体(1)、桥架(3)、吸泥泵(9)、侧壁刮耙(12)、中心竖座(13)和底壁刮耙(14)，其特征在于：所述中心竖座(13)底部固定在沉淀池主体(1)底部中心位置处，中心竖座(13)顶部固定有电机套筒(4)，电机套筒(4)内部固定有驱动电机(5)，驱动电机(5)上端转动连接有中心转座(6)，中心转座(6)上部与桥架(3)底部中心焊接固定，所述吸泥泵(9)固定在桥架(3)上端面，所述桥架(3)和底壁刮耙(14)之间通过连接竖架(8)固定连接，所述侧壁刮耙(12)上端通过固定架(11)与桥架(3)固定，侧壁刮耙(12)底部与底壁刮耙(14)两端固定连接，所述侧壁刮耙(12)和底壁刮耙(14)结构一致，侧壁刮耙(12)和底壁刮耙(14)内部均做空腔处理，侧壁刮耙(12)和背离沉淀池主体(1)侧壁的一侧均连通有吸泥支管(2)，吸泥支管(2)与吸泥主管(10)连通，且底壁刮耙(14)背离沉淀池主体(1)底壁的一侧与吸泥主管(10)底部连通，吸泥主管(10)与吸泥泵(9)连接，所述吸泥泵(9)上连接有出泥管(7)，所述侧壁刮耙(12)和底壁刮耙(14)靠近沉淀池主体(1)内壁的一侧面上均安装有刮板(16)，且侧壁刮耙(12)和底壁刮耙(14)靠近沉淀池主体(1)内壁的一侧面均开设有数量不少于三个的吸泥嘴(15)。

2.根据权利要求1所述的一种污水 处理用中心转动刮吸泥机，其特征在于：所述沉淀池主体(1)截面呈圆形。

3.根据权利要求1所述的一种污水处理用中心转动刮吸泥机，其特征在于：所述桥架(3)的竖直高度高于沉淀池主体(1)上端面。

4.根据权利要求1所述的一种污水处理用中心转动刮吸泥机，其特征在于：所述吸泥泵(9)共设置有两个，且吸泥泵(9)关于桥架(3)对称分布。

5.根据权利要求1所述的一种污水处理用中心转动刮吸泥机，其特征在于：所述刮板(16)与沉淀池主体(1)内壁均接触，且刮板(16)为硬质塑胶材质制成。

6.根据权利要求1所述的一种污水处理用中心转动刮吸泥机，其特征在于：所述侧壁刮耙(12)截面呈弧形，且侧壁刮耙(12)截面弧度与沉淀池主体(1)截面弧度一致，底壁刮耙(14)呈长条形。

说明书

一种污水处理用中心转动刮吸泥机

技术领域

本实用新型涉及污水处理设备技术领域，具体为一种污水处理用中心转动刮吸泥机。

背景技术

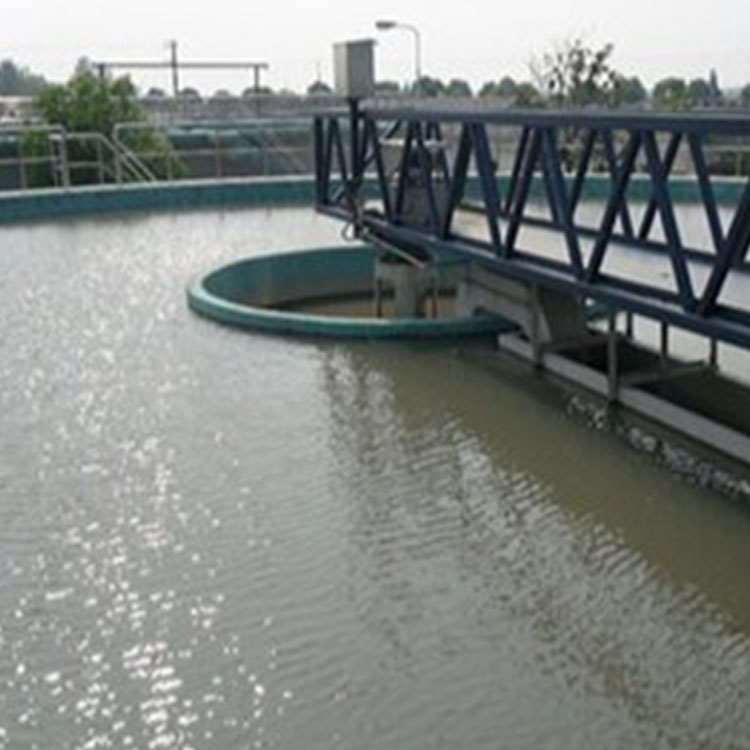

现有污水处理技术中经常采用刮吸泥机，其中最为常见的就是中心转动的刮吸泥机，现有的中心转动的刮吸泥机工作原理是指利用中心转动带动位于沉淀池底部的刮耙来刮动沉淀的淤泥，再利用吸泥泵将淤泥进行吸附。

上述内容中的吸泥泵大多为设置在水下，所以对于各种吸泥泵的选用就必须考虑防水的因素，无疑增加了成本，同时现有的中心转动刮吸泥机只进行了沉淀池底壁的刮泥工作，而对于侧壁上沉积的淤泥等污染物均没有做出处理，再者就是现有的刮吸泥机在细节方面尤其是在吸泥管道的架设方面，使用铺设的管路较多，这样一来也无疑增加了成本。

实用新型内容

本实用新型的目的在于提供一种污水处理用中心转动刮吸泥机，具备底壁和侧壁同时进行刮泥吸泥的工作和吸泥泵水上设置降低吸泥泵的成本的优点，解决现有的刮吸泥机在吸泥泵选用上要求防水同时只对沉淀池底壁进行刮泥吸泥的问题。

为实现上述目的，本实用新型提供如下技术方案：一种污水处理用中心转动刮吸泥机，包括沉淀池主体、桥架、吸泥泵、侧壁刮耙、中心竖座和底壁刮耙，所述中心竖座底部固定在沉淀池主体底部中心位置处，中心竖座顶部固定有电机套筒，电机套筒内部固定有驱动电机，驱动电机上端转动连接有中心转座，中心转座上部与桥架底部中心焊接固定，所述吸泥泵固定在桥架上端面，所述桥架和底壁刮耙之间通过连接竖架固定连接，所述侧壁刮耙上端通过固定架与桥架固定，侧壁刮耙底部与底壁刮耙两端固定连接，所述侧壁刮耙和底壁刮耙结构一致，侧壁刮耙和底壁刮耙内部均做空腔处理，侧壁刮耙和背离沉淀池主体侧壁的一侧均连通有吸泥支管，吸泥支管与吸泥主管连通，且底壁刮耙背离沉淀池主体底壁的一侧与吸泥主管底部连通，吸泥主管与吸泥泵连接，所述吸泥泵上连接有出泥管，所述侧壁刮耙和底壁刮耙靠近沉淀池主体内壁的一侧面上均安装有刮板，且侧壁刮耙和底壁刮耙靠近沉淀池主体内壁的一侧面均开设有数量不少于三个的吸泥嘴。

优选的，所述沉淀池主体截面呈圆形。

优选的，所述桥架的竖直高度高于沉淀池主体上端面。

优选的，所述吸泥泵共设置有两个，且吸泥泵关于桥架对称分布。

优选的，所述刮板与沉淀池主体内壁均接触，且刮板为硬质塑胶材质制成。

优选的，所述侧壁刮耙截面呈弧形，且侧壁刮耙截面弧度与沉淀池主体截面弧度一致，底壁刮耙呈长条形。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型主要以截面为圆形的沉淀池为对象，以桥架为载体利用驱动电机带动桥架、侧壁刮耙和底壁刮耙同步旋转运动，继而达到中心转动刮泥的效果，同时在设置的侧壁刮耙可以对沉淀池的侧壁进行刮泥工作，相较于传统的刮吸泥机而言，刮泥范围更广。

2、本实用新型上的侧壁刮耙和底壁刮耙内部均做空腔处理，而且在侧壁刮耙和底壁刮耙上均开设有吸泥嘴，并且利用吸泥泵的吸附力将刮动后的淤泥从吸泥嘴吸附至空腔再至吸泥支管和吸泥主管，最终通过设置的出泥管排出池外，如此设置使得吸泥泵可以固定放置在桥架上，大大降低了对于吸泥泵的防水性能的要求以及对吸泥泵上的输电线路的防水要求，有助于节约成本。

3、本实用新型结构相较于现有的中心转动式的刮泥吸泥机而言，性价比和功能更加丰富，不仅仅能用于沉淀时的刮泥吸泥还能用于后续的沉淀池清池清洗。
