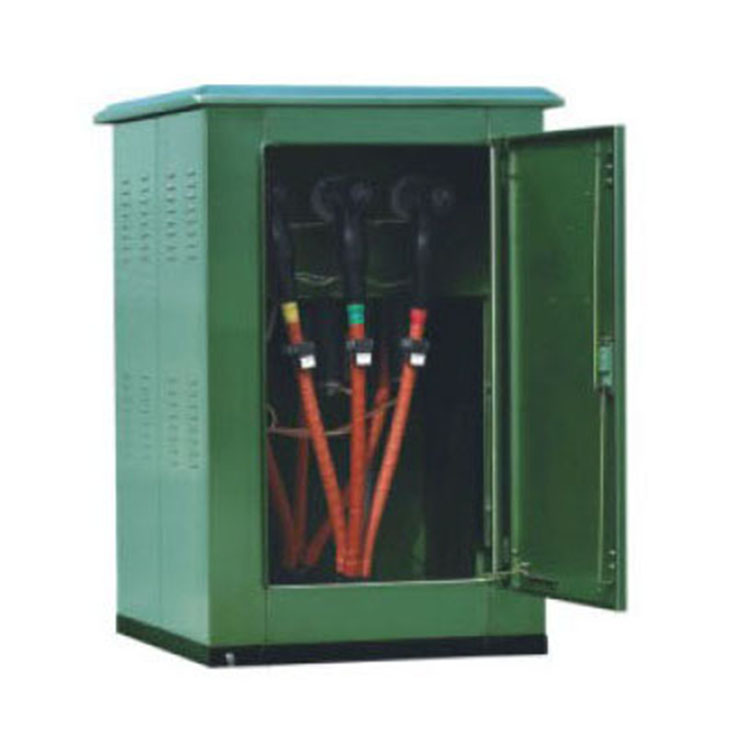

一、产品概述

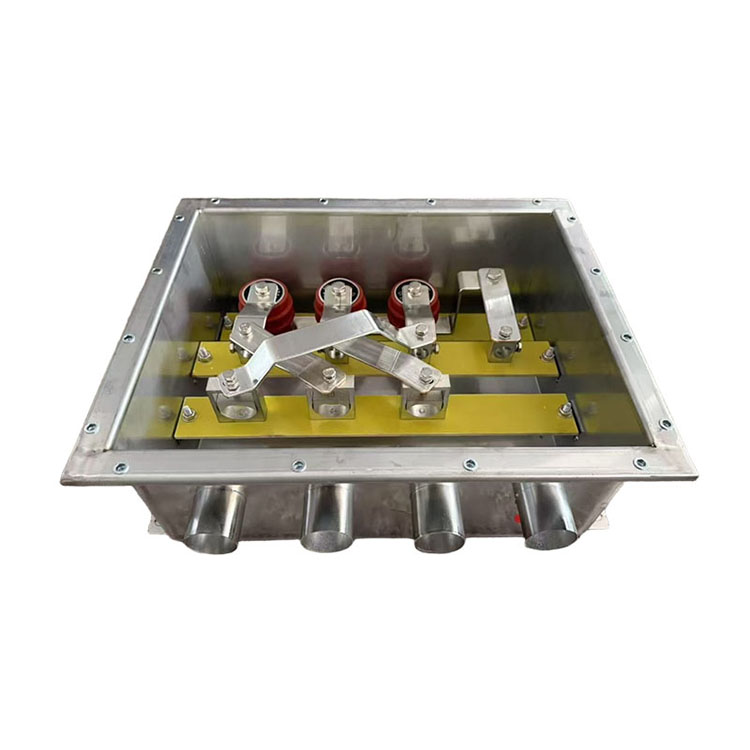

适用于电缆护层保护接地箱、直接接地箱、交叉互联箱、护层绝缘监视箱的设计、制造、使用的技术要求。

二、执行标准

GB11032-2000、IEC6009-4、DL/T401-2002

三、使用范围

系统额定电压:10KV

电缆标称截面:25-800m㎡

额定频率:50Hz、60Hz

保护接地箱、直接接地箱、交叉互联箱、护层绝缘监视箱为三相共体，单相请注明。

四、出厂试验(试验标准JB8144)

1、直流耐压试验:5.5KV，1min，不闪络，不击穿。

2、额定短路电流持续时间4S

3、额定短时耐受电流(主回路)20KA

4、额定峰值耐受电流(主回路)50KA

5、额定雷电冲击耐受电压185KV

6、外壳耐受机械应力试验:外壳无裂痕，无影响电气性能的损伤

五、安装方式

挂壁式、地埋式、支架式、落地式、暗装(嵌入式)等。

六、箱体使用材料

不锈钢304、复合材料SMC、玻璃钢DMC。

七、箱体使用环境

温度：-25-40℃

海拔：3000米以下，大于3000米请说明。

防护等级：IP55IP56IP65IP66IP68等。

八、安装工艺

1)剥去电缆绝缘层，使裸露的导线长短与接线端子孔的长短相符。

2)清理箱内物件。

3)将箱体内接线端子拆下来，然后把剥切好的接地电缆和接线端子压接好，再将接线端子穿进箱体进线口，用螺丝固定好接线端子。

4)固定好第一根电缆后再穿第二根电缆，重复3的操作，直至四根电缆全部固定好。

5)在出线管与电缆之间填好橡皮条，将电缆固定在出线管中间。

6)用防水胶带将出线管口密封。

7)在出线管上缩好热缩管。

8)用橡胶绝缘带密封热缩管两个端口。

9)在防水带上包覆PVC胶带，半搭盖包二层。

10)清理箱内物件。

11)装好密封垫及箱盖，注意螺丝不能一下拧紧，要分三次紧三圈拧紧。否则会引起箱盖变形。

12)将箱体固定在指定位置即可。
