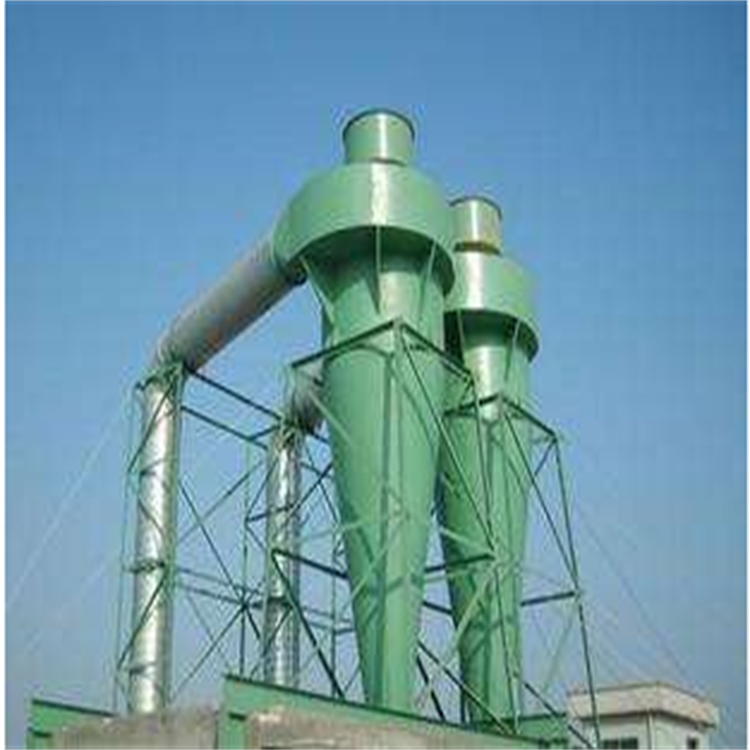

旋风分离器结构是由旋风筒体，集灰和蜗壳（或集风帽）三部分组成，该除尘器设备具有阻力小，除尘效率高，处理风量大，性能稳定，

占地面积小结构简单，实用等特点。旋风分离器一般用于捕集5-15μm以上的颗粒。旋风分离器的缺点是捕集微粒小于5μm的效率不高。

旋风分离器工作原理是旋风分离器内气流与尘粒的运动概况：旋转气流的绝大部分沿器壁自圆筒体，呈螺旋状由上向下向圆锥体底部运动，形成

下降的外旋含尘气流，在强烈旋转过程中所产生的离心力将密度远远大于气体的尘粒甩向器壁，尘粒一旦与器壁接触，便失去惯性力

而靠入口速度的动量和自身的重力沿壁面下落进入集灰斗。旋转下降的气流在到达圆锥体底部后。沿除尘器的轴心部位转而向上。

形成上升的内旋气流，并由除尘器的排气管排出。自进气口流人的另一小部分气流，则向旋风分离器顶盖处流动，然后沿排气管外

侧向下流动，当达到排气管下端时，即反转向上随上升的中心气流一同从诽气管排出，分散在其中的尘粒也随
