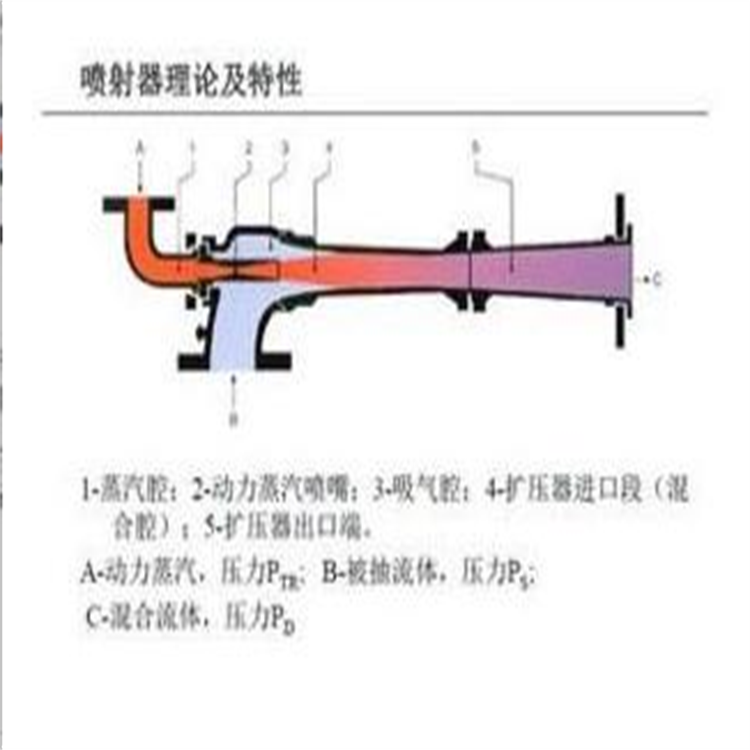

蒸汽喷射抽空器是有一定压力的工作水蒸气通过拉瓦尔喷嘴，减压增速以超音速在吸入室与被抽介质混合，携带被抽介质一起向前运动，进入扩压管减速增压，排至下一级喷射器或大气，从而在吸入室形成真空。由于用户对真空度要求不同，每台蒸汽喷射真空泵可由单级或数级喷射器串接。级数越多，真空度越高（残压越低）。

  一般吸入压力与级数的关系如下：

     为了降低第一级和第二级喷射器的工作负荷和蒸汽耗量，在第一级和第二级喷射器之间设置了中间冷凝器。

     为了降低第一级喷射器的排空噪音，在第一级喷射器后设置消音器。

     中间冷凝器有喷淋直冷式、混合直冷式和列管间冷式 3 种。

产品用途

1JH系列：适用于气力输送，废气（尾气）回收（捕集），减压蒸发，加氢裂解，催化重整。
2JH系列：适用于化纤脱水，油脂脱水，无机盐、碱液及其它化合物的真空浓缩蒸发。
3JH系列：适用于甘油蒸馏，油脂蒸馏、油脂脱色、切片干燥，真空脱泡，单体回收，浓缩结晶，真空浸渍，真空回潮等。
4JH系列：适用于脂肪酸蒸馏，油脂脱臭，浓缩结晶，升华干燥，蔬菜真空脱水等。
5JH系列：适用于聚脂脱泡，药品升华干燥，钢液真空处理等。

1JH 系列一级蒸汽喷射器技术参数
