1、文丘里混合器的工作原理

　 文丘里混合器是以高压力物料为工作流，无压（低压）物料为引射流，高压物料通过喷嘴形成的高速所产生的负压来吸入并喷射另一种低压流流体，并在混合管内混合。

   文丘里混合器与其它类型混合器相比有两个显著地优点。其一，它能直接进行不同压力流体的混合。其二，SN系列喷射混合器能使压力较低流体的压力有所提高。

2、文丘里混合器的种类

　　文丘里混合器主要型号共有三种：JHWP-Ⅰ型、JHWP-Ⅱ型和JHWP-Ⅲ型。JHWP-Ⅰ型文丘里混合器是以液态物料为工作流，液态物料为引射流，液态物料通过喷嘴形成的高速所产生的负压来吸入并喷射另一种低压流流体，并在混合管内混合。液/液喷射式喷射器具有稀释、输送、混合等功能的混合器。如石油化工、钢铁冶金、热电、医药、环保等行业水处理中药液的输送、稀释混合；耐腐蚀液液喷射混合器采用不锈钢或碳钢内衬聚四氟  乙烯壳体、喷子采用聚四氟  乙烯制造，具有极佳的耐腐蚀性能，非常适合用来腐蚀性物料的稀释、输送、混合。例如：浓硫酸、盐 酸等腐蚀性物料的稀释、酸性与碱性物料的中和反应等。

　　JHWP-Ⅱ型文丘里混合器是气/气混合器，既是工作流体和引射流体都是气体。由于气体的粘度都很小，所以只要操作条件合适；JHWP-II型文丘里混合器几乎用于所有的气体；

　　JHWP-Ⅲ型文丘里混合器是气/液混合器，通常液体的压力较高作为工作流体，而气体的压力较低作为引射流体。喷射混合器是以液态物料为工作流，气态物料为引射流，液态物料通过喷嘴向吸入室高速喷出，将液态物料的压力能变为动能，形成高速射流，在吸入室中的气体被高速射流强制挟带，气体与高速喷射的流体互相摩擦，混合与挤压形成气液混合流，进入扩压器，从而使吸入室压力降低，形成真空，具有抽空、混合、冷凝、排水等功能的混合器

3、文丘里混合器的结构示意

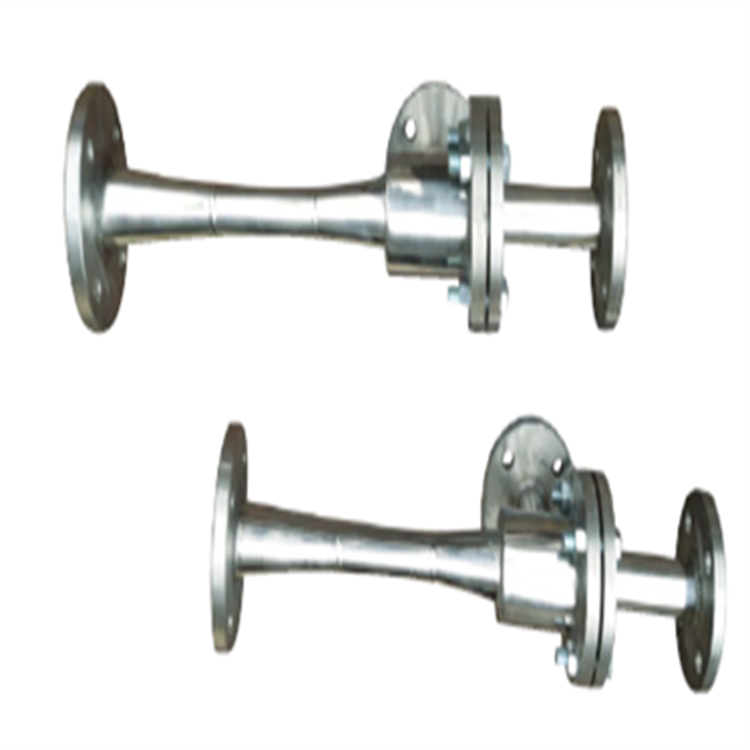

　　文丘里混合器由接受室、喷嘴、混合室、扩散室组成。

4、文丘里混合器的设计和订货须知

A：文丘里混合器设计订货时，提供以下技术参数，以便设计选择合理的文丘里混合器。

B：可代您设计选型。

C：应提供的文丘里混合器技术参数

（1）文丘里混合器主流的介质。

（2）文丘里混合器吸入口的介质、粘度。

（3）文丘里混合器介质的浓度、粘性、有无腐蚀成分，即应用场合。

（4）文丘里混合器主流的流量、压力、温度等。

（5）文丘里混合器吸入口的流量（或者负压要求）。

（6）文丘里混合器材质等其它要求。
