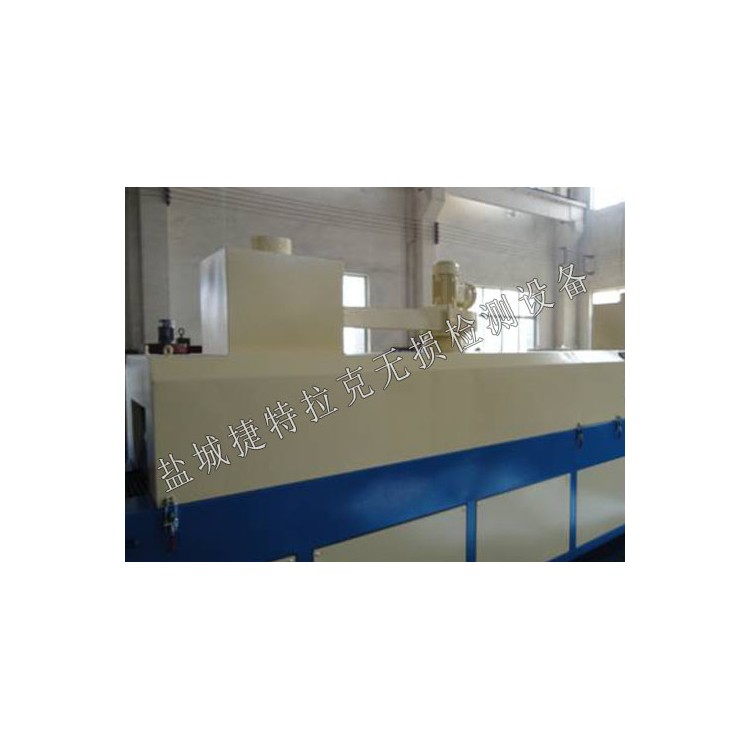

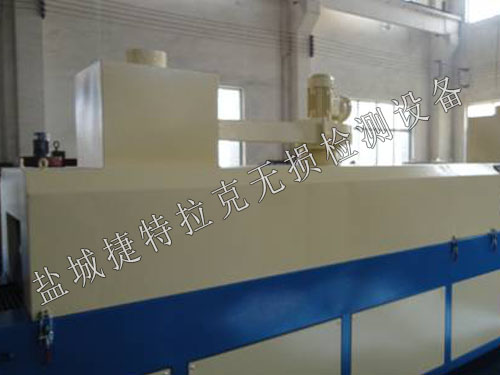

CTQ-III链板通过式清洗机链板通过式清洗机该专用清洗机的结构由机身和液箱部件、网带输送系统、清洗喷淋系统、压缩空气吹干系统、热风烘干系统、清洗液循环净化系统、喷雾系统和电控系统等主要部分组成。主要清洗工程机械类 比较重的工件
| 型号 | 40 -Ⅰ | 40 -Ⅱ | 50 -Ⅰ | 50 -Ⅱ | 60 -Ⅰ | 60 -Ⅱ | 70 -Ⅰ | 70 -Ⅱ | 80 -Ⅰ | 80 -Ⅱ | 100 -Ⅰ | 100 -Ⅱ | |
| 外 形 尺 寸 | 长 | 2500 | 4200 | 2800 | 4200 | 3200 | 4400 | 3800 | 6000 | 4200 | 6400 | 4600 | 7000 |
| 宽 | 1400 | 1450 | 1700 | 1900 | 2100 | 2400 | |||||||
| 高 | 1700 | 1800 | 2250 | 2685 | 2685 | 2805 | |||||||
| 烘干 加长 | 2500 | 3000 | 3500 | 3500 | 4000 | 4000 | |||||||
| 通过件 最大尺寸 BXH （mm） | 400×300 | 500×400 | 600×400 | 700×550 | 800×650 | 1000×800 | |||||||
| 承载能力 （Kg/m2） | 300 | 400 | 500 | 700 | 700 | 700 | |||||||
| 装料高度 （mm） | 1000 | 1100 | |||||||||||
| 输送速度 （r.p.m） | 0.18-1.8（无级可调） | ||||||||||||
| 清洗压力 （MPa） | 0.3 | 0.5 | |||||||||||
| 清洗液温度 （℃） | 常温至80℃（可调、自控） | ||||||||||||
| 加热方式 | 蒸气或电加热 | ||||||||||||
| 吹干方式 | 压力缩空气 | ||||||||||||
| 水箱容积 （m3） | 0.8 | 0.8 ×2 | 1.1 | 1.1 ×2 | 1.2 | 1.2 ×2 | 1.2 | 1.2 ×2 | 1.5 | 1.5 ×2 | 2.4 | 2.4 ×2 | |
| 水泵电机功率（KW） | 4 | 4 ×2 | 5.5 | 5.5 ×2 | 7.5 | 7.5 ×2 | 15 | 15 ×2 | 15 | 15 ×2 | 22 | 22 ×2 | |
| 压缩空气耗量（m3/h） | 45 | 51 | 60 | 69 | 84 | 105 | |||||||
| 蒸气耗量（T/H） | 0.1 | 0.1 ×2 | 0.12 | 0.12 ×2 | 0.2 | 0.2 ×2 | 0.3 | 0.3 ×2 | 0.35 | 0.35 ×2 | 0.45 | 0.45 ×2 | |
| 电加热功率（KW） | 21 | 21 ×2 | 30 | 30 ×2 | 45 | 45 ×2 | 63 | 63 ×2 | 90 | 90 ×2 | 120 | 120 ×2 | |
| 总功率（KW） | 26 | 51 | 37 | 73 | 54 | 106 | 81 | 159 | 107.2 | 212.2 | 144.2 | 286.2 | |
| 整机 无烘干 （Kg） | 2337 | 2439 | 2692 | 3412 | 2900 | 3600 | 3600 | 4500 | 4200 | 5400 | 4800 | 6950 | |
| 重量 加烘干 （Kg） | 3037 | 3239 | 3492 | 4012 | 3600 | 4300 | 5763 | 7125 | 7028 | 8775 | 10369 | 10607 | |
