气动液压泵LTG系列

气动液压泵应用范围广泛，可以充水、充油、填充化学介质，广泛用于试压、爆破、高压注射等领域，采用3-8bar压缩空气驱动，输出压力可调，自动保压补压，输出压力可达400MPa，可用于防爆领域。

工作原理

气动液压泵工作原理类似于压力增压器，对大径空气驱动活塞施加一个很低的压力，当此压力作用于一个小面积活塞上时，产生一个高压。通过一个二位五通气控换向阀，增压泵能够实现连续运行。由单向阀控制的高压柱塞不断的将液体排出，增压泵的出口压力大小与空气驱动压力有关。当驱动部分和输出液体部分之间的压力达到平衡时，增压泵会停止运行，不再消耗空气。，输出液压=增压比×驱动气压。通过一个简单气体减压阀可以设定出口压力。

当出口压力升高时，泵会减速运行，并对差动活塞产生一定的阻力，当力平衡时，泵会自动停止运行。当出口压力降低或驱动气压增大时，泵会自动启运运行。

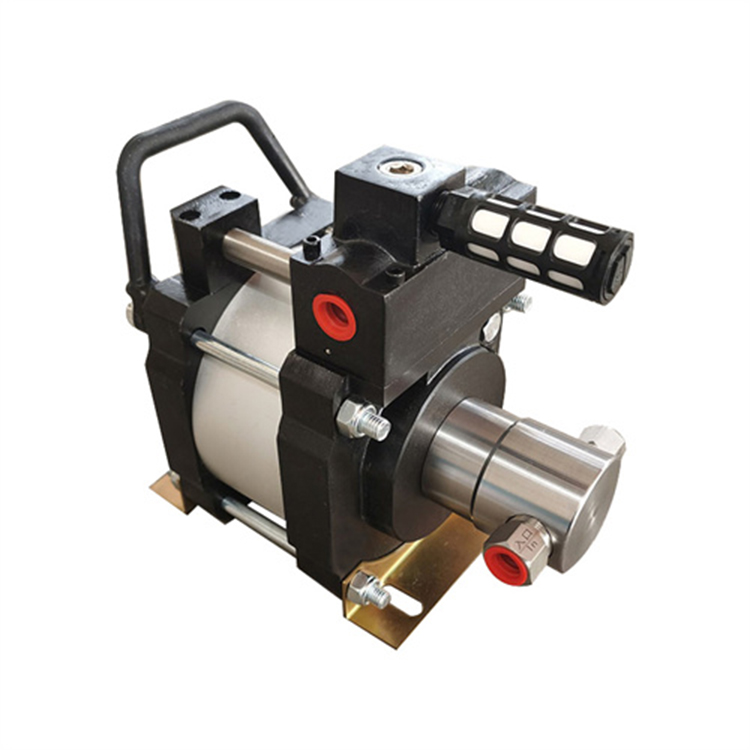

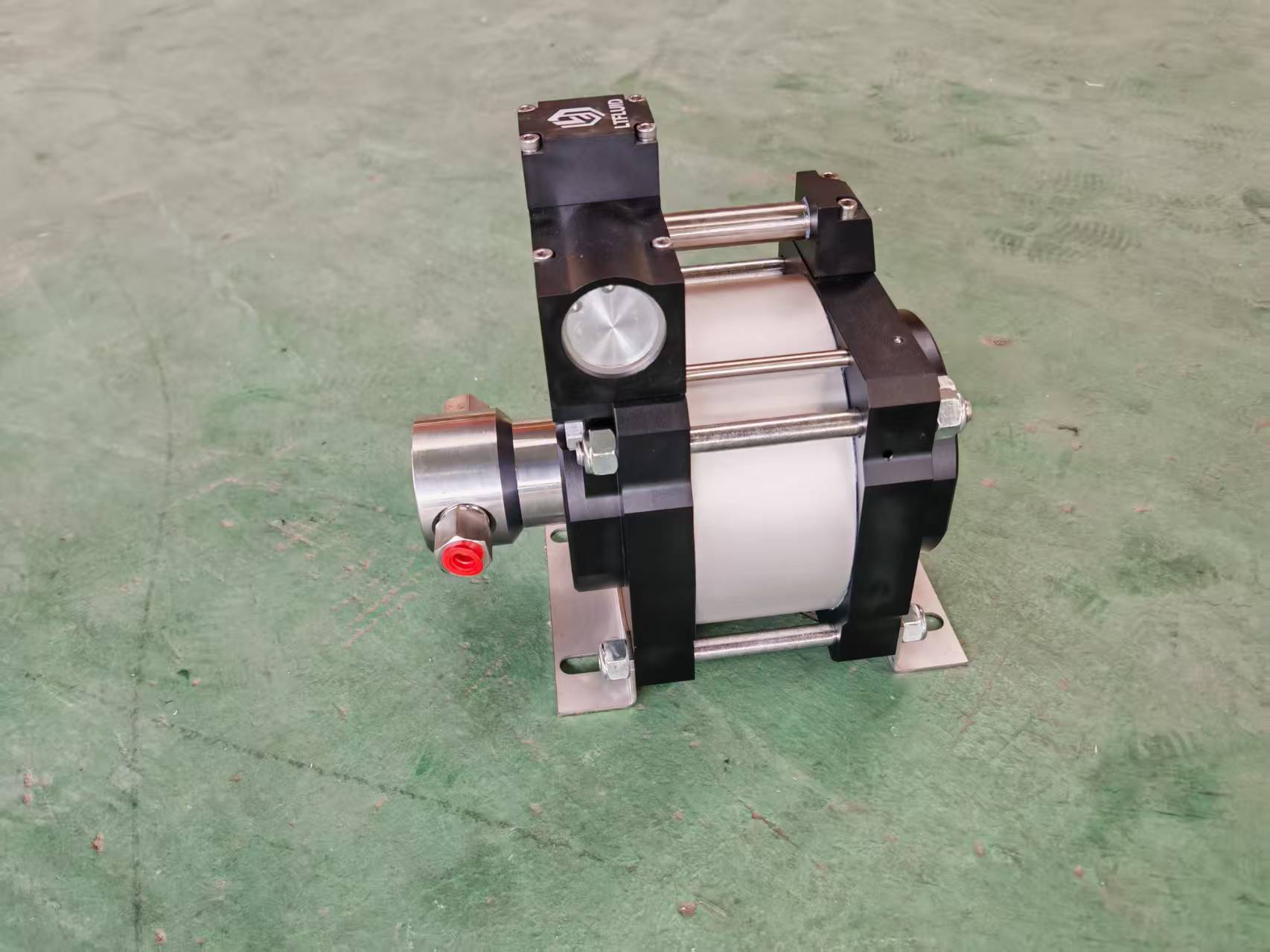

LTG系列气动液压泵

LTG系列气动液压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动，泵体气驱部分全部采用铝合金制造，铝合金零部件加工后经氧化处理成黑色，保证了产品的外型美观及永不生锈。接液部分材质根据介质不同选用碳钢或不锈钢，泵的全套密封件均为进口优质产品，从而保证了泵的性能。

本系列气动液压泵驱动活塞直径为160mm。最大驱动气压为10bar，为了保证泵的寿命，建议使用气压≤8bar。

*增压比为驱动活塞面积/液压柱塞面积

*出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及最大允许值)

*流量为在空气驱动压力为6bar(87psi)，出口压力为0时液泵的近似流量

*液泵运行所需的最小驱动压力为3bar(43.5psi)，依据特定的压力比达到一定的输出压力
